86型智能门磁PUSH开关 S1-WiFi版开发者文档

产品型号：GSAW1B

产品概要信息

基本描述

一款支持远程控制且具备传统功能的PUSH开关，220V交流供电，自带12V直流输出给门禁供电，适配电磁门控制通断，支持MQTT协议与TCP协议二次开发

主要特点

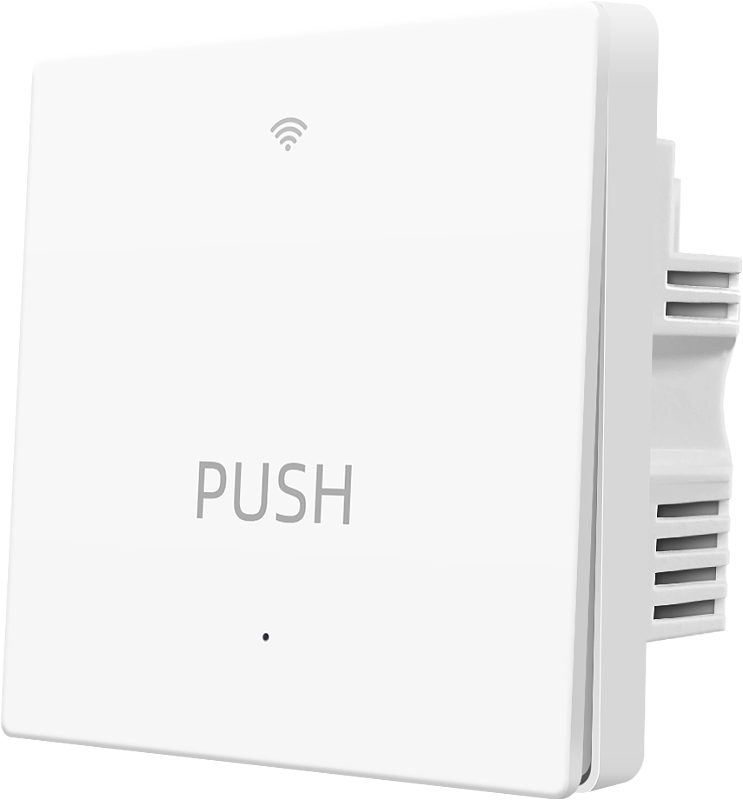

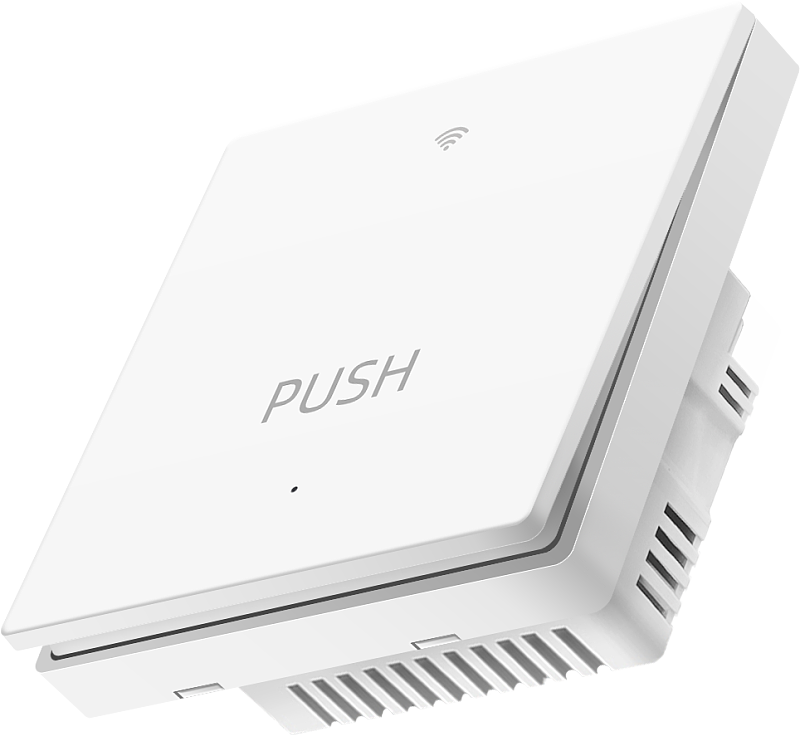

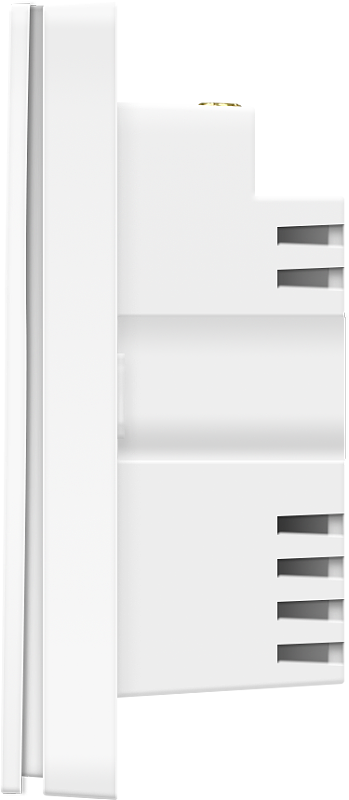

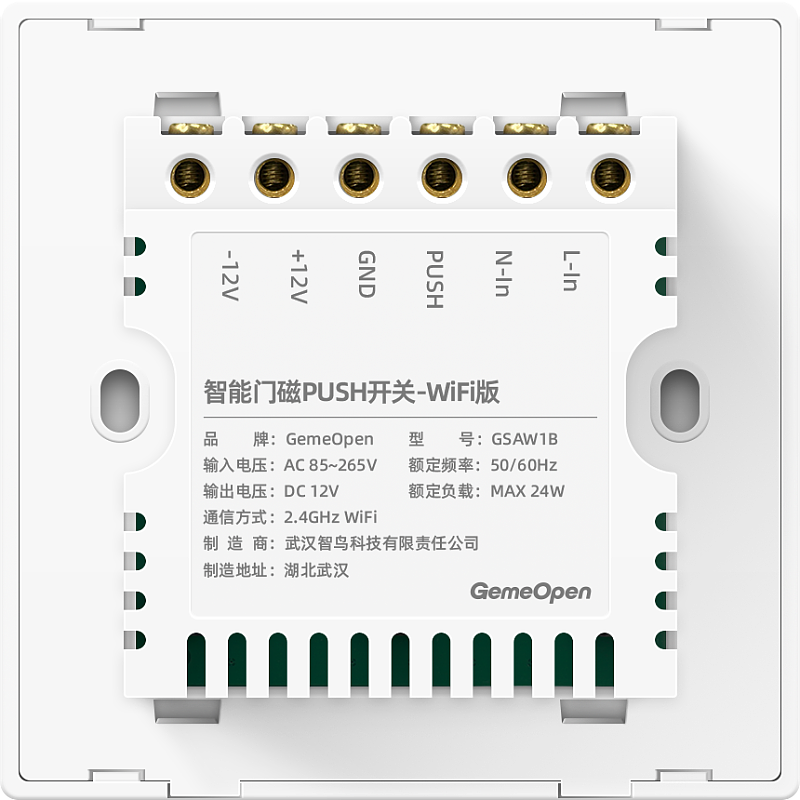

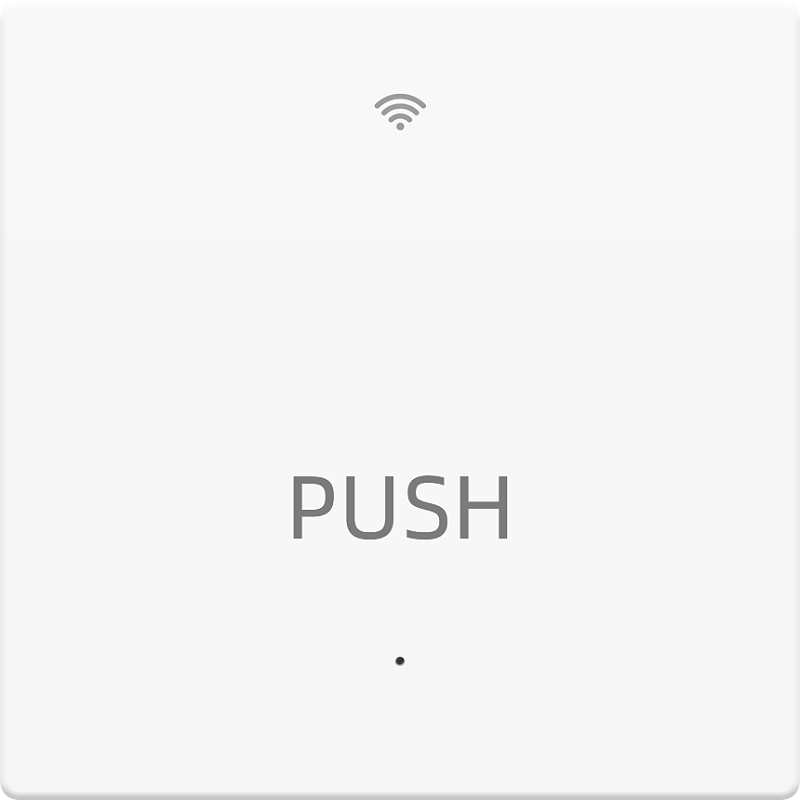

产品图片

技术支持

企业微信扫一扫

武汉智鸟科技有限责任公司

企业官网：www.smart-bird.cn

服务热线：130-0715-9689

办公地址：湖北省武汉市高新大道光谷崇文中心B1栋1401、1409

控制采集

点动控制

controller-event-pulseTime

指令简介

远程控制设备的导通状态，指令执行后，设备立即导通PUSH和GND。（仅在自动模式下才能触发）

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"pulse" : 1,
"type" : "event"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	消息ID字段	202201241610366046
2	pulse	int	点动控制，固定传1	1
3	type	String	控制设备点动固定传"event"	event

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "controller-event-pulseTime",
"mac" : "4CEBD60BFD62",
"message" : "ok",
"messageId" : "202201241610366046",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-event-pulseTime
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行返回结果	ok
4	messageId	String	消息ID字段	202201241610366046
5	source	String	指令回复“command"	command
6	success	boolean	执行结果	true

获取设备基础信息

info-all

指令简介

获取设备信息一般会包含：设备通断电状态、MAC/IMEI、固件版本、设备内网IP地址、设备WIFI网络名称等信息，不同的产品返回的信息有所差异

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"type" : "info"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	消息ID字段	202201241610366046
2	type	String	获取设备基本信息固定传"info"	info

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "info-all",
"delayPowerOn" : 8,
"dhcpEnable" : 1,
"doorMode" : 0,
"ip" : "192.168.0.85",
"mac" : "78EE4CFFD0A0",
"messageId" : "202201241610366046",
"signal" : -75,
"source" : "command",
"ssid" : "GemeOpen",
"type" : "GSAM1B",
"version" : "1.0.0",
"wifiLock" : 1
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	info-all
2	delayPowerOn	int	通电延时时间，0-30秒	8
3	dhcpEnable	int	自动寻址1：开启， 0：关闭，默认开启	1
4	doorMode	int	0 ：常开、1常闭 2 ：自动，默认模式为：自动	0
5	ip	String	设备连接WIFI后获取的IP	192.168.0.85
6	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	78EE4CFFD0A0
7	messageId	String	消息ID字段	202201241610366046
8	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
9	source	String	消息来源，自动上报“auto”，指令回复“command”，按键反馈“button”	command
10	ssid	String	设备当前连接的WIFI名称	GemeOpen
11	type	String	设备类型	GSAM1B
12	version	String	当前固件版本号	1.0.0
13	wifiLock	int	配网锁，0：关闭，1：开启	1

设备维护

重置设备

controller-reset

指令简介

恢复出厂设置后配网信息和自定义信息都会清空，请谨慎操作！

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"system" : "reset",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	消息ID字段	202201241610366046
2	system	String	重置/恢复出厂设置默认填"reset"	reset
3	type	String	固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "controller-reset",
"mac" : "4CEBD60BFD62",
"message" : "ok",
"messageId" : "202201241610366046",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-reset
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行返回结果	ok
4	messageId	String	消息ID字段	202201241610366046
5	source	String	指令回复“command"	command
6	success	boolean	执行结果	true

重启设备

controller-restart

指令简介

软重启后，通过指令设置的参数将生效，同时设备将重新连接Wifi/4G网络，注意设备IP地址可能发生变化

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"system" : "restart",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	消息ID字段	202201241610366046
2	system	String	重启设备默认填"restart"	restart
3	type	String	固定填"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "controller-restart",
"mac" : "4CEBD60BFD62",
"message" : "ok",
"messageId" : "202201241610366046",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-restart
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行返回结果	ok
4	messageId	String	消息ID字段	202201241610366046
5	source	String	指令回复“command"	command
6	success	boolean	执行结果	true

获取设备通讯信息

info-protocol

指令简介

获取当前设备与服务端交互的通信协议及协议配置参数，目前支持MQTT、TCP Client，设备出厂时默认接入GemeOpen厂家MQTT测试服务器，免费提供客户调试使用，如需接入自己的服务器或使用其他协议，请自行搭建服务器。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"type" : "protocol"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	消息ID字段	202201241610366046
2	type	String	获取设备通讯信息固定传"protocol"	protocol

设备返回信息

设备向服务端订阅topic上报消息

{
"clientId" : "admin",
"commandName" : "info-protocol",
"messageId" : "202201241610366046",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/topic/qos0",
"server" : "192.168.0.66",
"source" : "command",
"subcribe" : "/topic/qos1",
"username" : "username"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	admin
2	commandName	String	指令名称	info-protocol
3	messageId	String	消息ID字段	202201241610366046
4	port	String	端口号	1883
5	protocol	String	协议类型	mqtt
6	publish	String	自定义发布主题注意:不可重复	/topic/qos0
7	server	String	自定义服务器地址	192.168.0.66
8	source	String	指令回复“command"	command
9	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
10	username	String	自定义服务器用户名	username

设置设备通电延时

setting-delayPowerOn

指令简介

设置点动控制后，门磁再次通电的时间，如设置5秒，按下面板或触发点动控制后，门磁5秒后才会通电，这时合上门磁才会吸合。

向设备发送指令

服务端向设备订阅topic发送消息

{
"delayPowerOn" : 0,
"messageId" : "202201241610366046",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	delayPowerOn	int	通电延时时间，0-30秒	0
2	messageId	String	消息ID字段	202201241610366046
3	type	String	固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-delayPowerOn",
"delayPowerOn" : 8,
"dhcpEnable" : 1,
"doorMode" : 0,
"ip" : "192.168.122.119
",
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"signal" : -75,
"source" : "command",
"ssid" : "GemeOpen",
"type" : "GSAM1B",
"version" : "1.2.3",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-delayPowerOn
2	delayPowerOn	int	通电延时时间，0-30秒	8
3	dhcpEnable	int	自动寻址1：开启， 0：关闭，默认开启	1
4	doorMode	int	0 ：常开、1常闭 2 ：自动，默认模式为：自动	0
5	ip	String	设备连接WIFI后获取的IP	192.168.122.119
6	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
7	messageId	String	消息ID字段	202201241610366046
8	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
9	source	String	指令回复“command"	command
10	ssid	String	设备当前连接的WIFI名称	GemeOpen
11	type	String	设备类型	GSAM1B
12	version	String	当前固件版本号	1.2.3
13	wifiLock	int	配网锁，0：关闭，1：开启	0

设置设备常开/常闭/自动模式

setting-doorMode

指令简介

设置模式为0及常开模式，门磁一直不吸合；设置模式为1及常闭模式，门磁一直吸合；设置模式为2及自动模式，门磁默认吸合状态，通过按动面板或点动控制触发门磁不吸合。

向设备发送指令

服务端向设备订阅topic发送消息

{
"doorMode" :2,
"messageId" : "202201241610366046",
"type" : "event"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	doorMode	int	0 ：常开、1常闭 2 ：自动，默认模式为：自动	0
2	messageId	String	消息ID字段	202201241610366046
3	type	String	设备控制传"event"	event

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-doorMode",
"mac" : "4CEBD60BFD62",
"message" : "ok",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-doorMode
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行返回结果	ok
4	source	String	指令回复“command"	command
5	success	boolean	执行结果	true

自定义MQTT

setting-mqtt

指令简介

设备支持自定义MQTT，注意：在通过MQTT自定义MQTT信息后，需要将设备断电重启或者向设备发送重启命令才可生效。

向设备发送指令

服务端向设备订阅topic发送消息

{
"clientId" : "admin",
"messageId" : "202201241610366046",
"password" : "123456",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/topic/qos0",
"server" : "192.168.0.66",
"subcribe" : "/topic/qos1",
"type" : "custom",
"username" : "username"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	admin
2	messageId	String	消息ID字段	202201241610366046
3	password	String	密码	123456
4	port	String	端口号	1883
5	protocol	String	协议类型	mqtt
6	publish	String	自定义发布主题注意:不可重复	/topic/qos0
7	server	String	自定义服务器地址	192.168.0.66
8	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
9	type	String	固定传"custom"	custom
10	username	String	自定义服务器用户名	username

设备返回信息

设备向服务端订阅topic上报消息

{
"clientId" : "admin",
"commandName" : "setting-mqtt",
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"password" : "123456",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/topic/qos0",
"server" : "192.168.0.66",
"source" : "command",
"subcribe" : "/topic/qos1",
"username" : "username"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	admin
2	commandName	String	指令名称	setting-mqtt
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
4	messageId	String	消息ID字段	202201241610366046
5	password	String	密码	123456
6	port	String	端口号	1883
7	protocol	String	协议类型	mqtt
8	publish	String	自定义发布主题注意:不可重复	/topic/qos0
9	server	String	自定义服务器地址	192.168.0.66
10	source	String	指令回复“command"	command
11	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
12	username	String	自定义服务器用户名	username

清除已匹配遥控器

setting-remote-clear

指令简介

支持通过指令远程清除匹配遥控器。可一次性清除全部4个按键，也可单独清除指定按键。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "20260520",
"remoteMatch" : 2,
"remoteMatchKey" : "A",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	remoteMatch	int	1 开始匹配，0 取消匹配，2 清除已匹配数据	2
3	remoteMatchKey	String	单独清除指定按键："A" "B" "C" "D"。不传或传空字符串 "" 表示清除全部	A
4	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-remote-clear",
"mac" : "2026bb16aa14",
"message" : "ok",
"messageId" : "20260520",
"remoteMatched" : 1,
"remoteMatchKey" : "A",
"remoteMatchStep" : "",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-remote-clear
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	2026bb16aa14
3	message	String	执行返回结果	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	remoteMatched	int	int 遥控器匹配状态：0 未匹配，1 已匹配	1
6	remoteMatchKey	String	单独清除指定按键："A" "B" "C" "D"。不传或传空字符串 "" 表示清除全部	A
7	remoteMatchStep	String	当前等待学习的按键："A" "B" "C" "D"，未在匹配模式为空字符串 ""
8	source	String	指令回复“command"	command
9	success	boolean	执行结果	true

进入遥控器匹配模式

setting-remote-match

指令简介

支持通过指令远程匹配遥控器。可一次性学习全部4个按键，也可单独学习指定按键。设备进入匹配模式后，等待接收对应按键信号，学习成功后断电保存。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "20260520",
"remoteMatch" : 2,
"remoteMatchKey" : "A",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	remoteMatch	int	1 开始匹配，0 取消匹配，2 清除已匹配数据	2
3	remoteMatchKey	String	单独学习指定按键："A" "B" "C" "D"。不传或传空字符串 "" 表示学习全部4个按键	A
4	type	String	固定传 "setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-remote-match",
"mac" : "2026bb16aa14",
"message" : "ok",
"messageId" : "key C matched",
"remoteMatched" : 1,
"remoteMatchKey" : "A",
"remoteMatchStep" : "",
"source" : "auto",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-remote-match
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	2026bb16aa14
3	message	String	执行返回结果	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	key C matched
5	remoteMatched	int	int 遥控器匹配状态：0 未匹配，1 已匹配	1
6	remoteMatchKey	String	单独学习指定按键："A" "B" "C" "D"。不传或传空字符串 "" 表示学习全部4个按键	A
7	remoteMatchStep	String	当前等待学习的按键："A" "B" "C" "D"，未在匹配模式为空字符串 ""
8	source	String	指令回复“command"	auto
9	success	boolean	执行结果	true

自定义TCP

setting-tcp

指令简介

设备支持通过MQTT方式自定义TCP信息，注意：通过MQTT自定义TCP信息后，需要将设备断电重启或者向设备发送重启命令才可生效。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"port" : "1883",
"protocol" : "mqtt",
"server" : "192.168.0.66",
"type" : "custom"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	消息ID字段	202201241610366046
2	port	String	端口号	1883
3	protocol	String	协议类型	mqtt
4	server	String	自定义服务器地址	192.168.0.66
5	type	String	固定传"custom"	custom

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-tcp ",
"messageId" : "202201241610366046",
"port" : "1883",
"protocol" : "mqtt",
"server" : "192.168.0.66",
"source" : "command"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-tcp
2	messageId	String	消息ID字段	202201241610366046
3	port	String	端口号	1883
4	protocol	String	协议类型	mqtt
5	server	String	自定义服务器地址	192.168.0.66
6	source	String	指令回复“command"	command

设置WiFi账号

setting-wifi-config

指令简介

修改设备的 WiFi 连接信息（网络名称与密码），使设备连接至指定的 WiFi 网络。设备仅支持 2.4G WiFi（不支持 5G 频段），请确认目标网络为 2.4G。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"password" : "123456",
"ssid" : "GemeOpen",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	消息ID字段	202201241610366046
2	password	String	密码	123456
3	ssid	String	设备当前连接的WIFI名称	GemeOpen
4	type	String	固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-wifi-config",
"mac" : "4CEBD60BFD62",
"message" : "ok",
"messageId" : "202201241610366046",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-wifi-config
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行返回结果	ok
4	messageId	String	消息ID字段	202201241610366046
5	source	String	指令回复“command"	command
6	success	boolean	执行结果	true

设置IP获取方式

setting-wifi-dhcpEnable

指令简介

配置设备的 IP 获取方式，设备出厂时IP获取方式默认为DHCP，静态 IP 需位于路由器网段内且未被占用，否则可能无法联网或冲突。

向设备发送指令

服务端向设备订阅topic发送消息

{
"dhcpEnable" : 1,
"dns" : "192.168.0.1",
"gateway" : "192.168.0.1",
"local_ip" : "192.168.0.118",
"messageId" : "202201241610366046",
"subnet" : "255.255.255.0",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	dhcpEnable	int	自动寻址1：开启， 0：关闭，默认开启	1
2	dns	String	DNS服务器地址	192.168.0.1
3	gateway	String	默认网关	192.168.0.1
4	local_ip	String	IP地址	192.168.0.118
5	messageId	String	消息ID字段	202201241610366046
6	subnet	String	子网掩码	255.255.255.0
7	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-wifi-dhcpEnable",
"mac" : "4CEBD60BFD62",
"message" : "ok",
"messageId" : "202201241610366046",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-wifi-dhcpEnable
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行返回结果	ok
4	messageId	String	消息ID字段	202201241610366046
5	source	String	指令回复“command"	command
6	success	boolean	执行结果	true

设置WiFi配网锁

setting-wifi-lock

指令简介

wifi配网锁定后，设备无法通过长按配网按钮进入配网操作，仅能通过MQTT/TCP协议解锁配网功能

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "setting",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	设备设置固定传"setting"	setting
2	wifiLock	int	配网锁，0：关闭，1：开启	0

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-wifi-lock",
"delayPowerOn" : 8,
"dhcpEnable" : 1,
"doorMode" : 0,
"ip" : "192.168.122.119
",
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"signal" : -75,
"source" : "command",
"ssid" : "GemeOpen",
"type" : "GSAM1B",
"version" : "1.2.3",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-wifi-lock
2	delayPowerOn	int	通电延时时间，0-30秒	8
3	dhcpEnable	int	自动寻址1：开启， 0：关闭，默认开启	1
4	doorMode	int	0 ：常开、1常闭 2 ：自动，默认模式为：自动	0
5	ip	String	设备连接WIFI后获取的IP	192.168.122.119
6	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
7	messageId	String	消息ID字段	202201241610366046
8	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
9	source	String	指令回复“command"	command
10	ssid	String	设备当前连接的WIFI名称	GemeOpen
11	type	String	设备类型	GSAM1B
12	version	String	当前固件版本号	1.2.3
13	wifiLock	int	配网锁，0：关闭，1：开启	0
