380V智能断路器63A-漏保-4G版开发者文档

产品型号：GSBR4T-4G

产品概要信息

基本描述

主要特点

4G网络，电流/电压/视在功率电量采集
AC380V接入，
最大负载电流63A，可设阈值

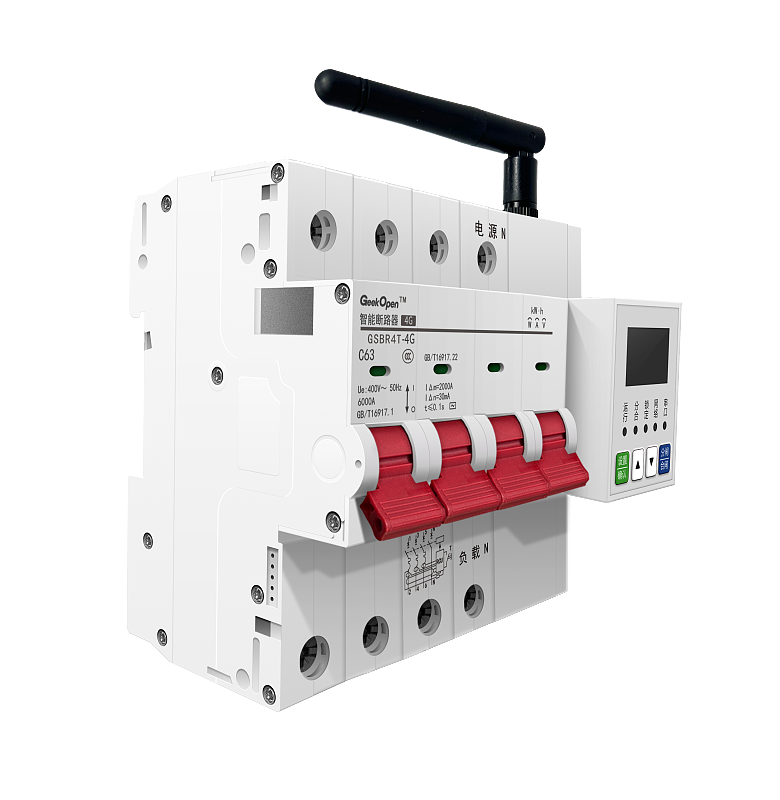

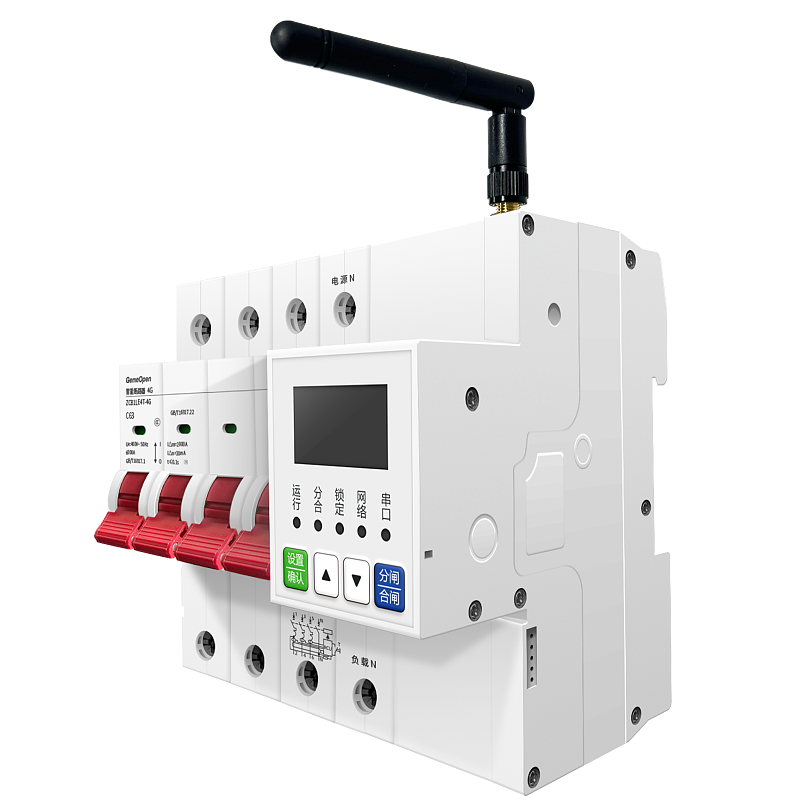

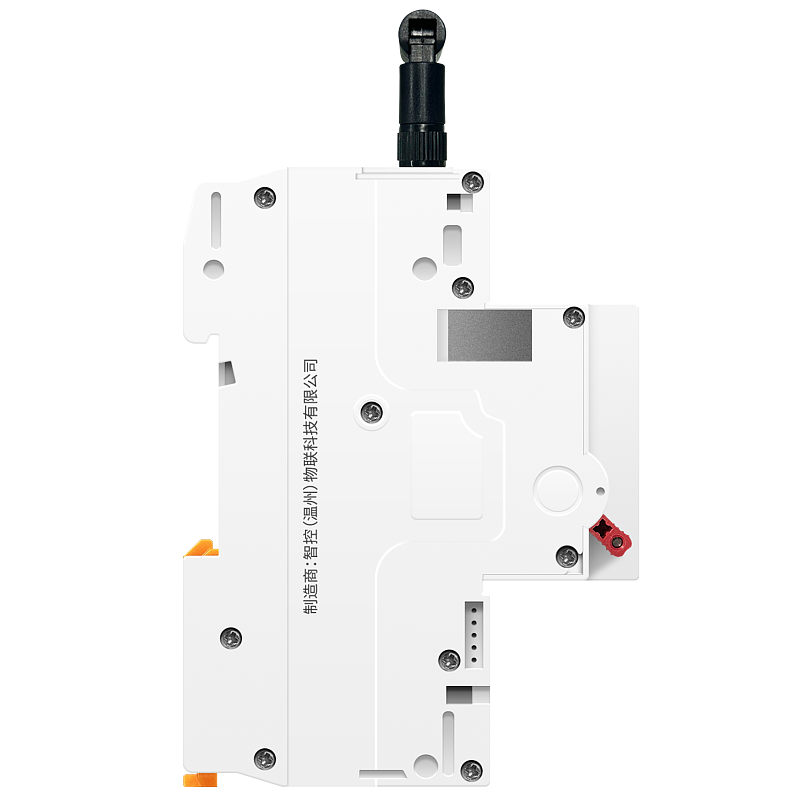

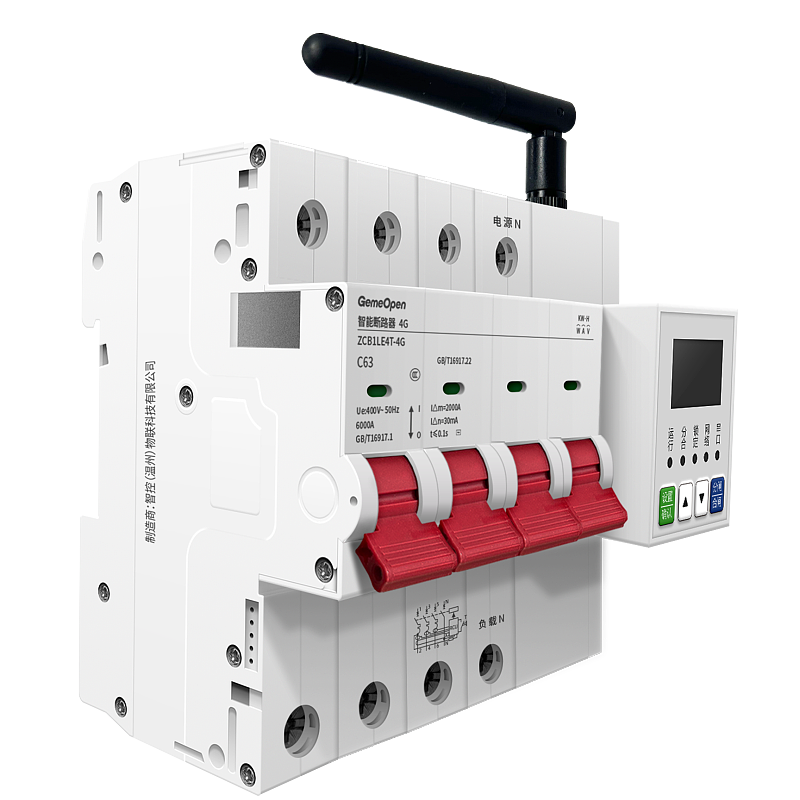

产品图片

技术支持

企业微信扫一扫

武汉智鸟科技有限责任公司

企业官网：www.smart-bird.cn

服务热线：130-0715-9689

办公地址：湖北省武汉市高新大道光谷崇文中心B1栋1401、1409

全部指令

controller-event

指令简介

通断器、空开、10A-86插座、16A-86插座、10A转换器插座、16A转换器插座等单路设备的通电或断电操作

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	key	int	插座通断电状态，0：断电，1：通电	0
2	type	String	控制设备开合闸固定传"event"	event

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备类型	GSBR4T-4G
2	iccid	String	SIM-卡ICCID值	89860122327100294793
3	key	int	插座通断电状态，0：断电，1：通电	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
6	resetLock	int	重置锁，0：关闭，1：开启	0
7	signal	int	信号强度，取值范围(0~75),值越大越好	75
8	version	String	当前固件版本号	1.0.6

controller-leaktest

指令简介

该指令只针对带漏电保护的设备使用。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	leaktest	int	进行漏电测试，固定传“1”	1
2	type	String	设备设置固定传“setting”	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备类型	GSBR4T-4G
2	iccid	String	SIM-卡ICCID值	89860122327100294793
3	key	int	插座通断电状态，0：断电，1：通电	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
6	resetLock	int	重置锁，0：关闭，1：开启	0
7	signal	int	信号强度，取值范围(0~75),值越大越好	75
8	version	String	当前固件版本号	1.0.6

controller-reset

指令简介

恢复出厂设置后配网信息和自定义信息都会清空，请谨慎操作！

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	重置/恢复出厂设置默认填"reset"	reset
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值

controller-restart

指令简介

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	重置/恢复出厂设置默认填"restart"	restart
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值

device-timer-interval

指令简介

设置定时上报电量信息

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
2	timerInterval	int	电量信息上报时间间隔（单位秒），取值范围5-86400	15
3	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	current	float	A相当前电流，15027表示当前电流为15.027A	15027
2	current_B	int	B相当前电流，有值则显示，数值含义同A相	15027
3	current_C	int	C相当前电流，有值则显示，数值含义同A相	15027
4	energy	float	合相计量，25047表示合相计量为：250.47kwh	25047
5	key	int	插座通断电状态，0：断电，1：通电	0
6	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
7	power	float	A相当前功率，29210表示当前功率为29210W	29210
8	power_B	int	B相当前功率，有值则显示，数值含义同A相	29210
9	power_C	int	C相当前功率，有值则显示，数值含义同A相	29210
10	voltage	float	A相当前电压，2262表示当前电压为226.2V	2262
11	voltage_B	int	B相当前电压，有值则显示，数值含义同A相	2260
12	voltage_C	int	C相当前电压，有值则显示，数值含义同A相	2260

device-timer-task

指令简介

此项非主动下发的指令，只展示用户开启定时上报任务后，定时返回的消息样式

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	current	float	当前电流，单位A，保留三位小数	15.027
2	current_B	int	B相当前电流，有值则显示，数值含义同A相	15027
3	current_C	int	C相当前电流，有值则显示，数值含义同A相	15027
4	energy	float	累计用电量，单位KW*H，保留三位小数，断电后不会归零，重置后会归零	25.047
5	imei	String	设备唯一标识	866965087690928
6	key	int	设备通断电状态，0：断电，1：通电	0
7	power	float	当前功率，单位W，保留三位小数	2921.511
8	power_B	int	B相当前功率，有值则显示，数值含义同A相	29210
9	power_C	int	C相当前功率，有值则显示，数值含义同A相	29210
10	voltage	float	当前电压，单位V，保留三位小数	226.024
11	voltage_B	int	B相当前电压，有值则显示，数值含义同A相	2260
12	voltage_C	int	C相当前电压，有值则显示，数值含义同A相	2260

error

指令简介

设备出现过压、过流、过载、欠压、漏电等情况时，设备会主动上报相应的错误码给平台

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	error	int	0，无告警；1，短路告警；2，浪涌告警；4，过裁告警；8，漏电告警；16，温度异常告警；32，打火告警；64，高功率告警；128，漏电自检不正常；256，过流告警；512，三相电流不平衡告警；1024，过压告警；2048，欠压告警；4096，三相缺相告警；8192，停电事件告警；16384，磁影响告警；32768，余额不足告警；65535，欠费告警；	0

info-all

指令简介

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备基本信息固定传"info"	info

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备类型	GSBR4T-4G
2	iccid	String	SIM-卡ICCID值	89860122327100294793
3	key	int	插座通断电状态，0：断电，1：通电	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
6	resetLock	int	重置锁，0：关闭，1：开启	0
7	signal	int	信号强度，取值范围(0~75),值越大越好	75
8	version	String	当前固件版本号	1.0.6

info-allset

指令简介

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备告警设置信息固定传"allset"	allset

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	balance	int	余额不足阈值，如余额不足阈值为：10kwh	10
2	balance_set	int	余额不足时是否跳闸，1：跳闸，0：不跳闸	0
3	leak	int	漏电阈值，如漏电阈值为：30ma	30
4	leak_set	int	漏电时是否跳闸，1：跳闸，0：不跳闸	1
5	overcurrent	int	过流阈值，如过流阈值为：63A	63
6	overcur_set	int	过流时是否跳闸，1：跳闸，0：不跳闸	1
7	overpower	int	过载阈值，如过载阈值为：13kw	13
8	overpow_set	int	过裁时是否跳闸，1：跳闸，0：不跳闸	0
9	overtemp	int	过温阈值，如过温阈值为：80℃	80
10	overtem_set	int	过温时是否跳闸，1：跳闸，0：不跳闸	1
11	overvoltage	int	过压阈值，如过压阈值为：275V	275
12	overvol_set	int	过压时是否跳闸：1:跳闸，0:不跳闸	1
13	undervoltage	int	欠压阈值，如欠压阈值为：160V	160
14	undervol_set	int	欠压时是否跳闸，1：跳闸，0：不跳闸	1

info-chargeenergy

指令简介

该指令只针对开启了预付费功能的设备有效。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	设备设置固定传“chargeenergy”	chargeenergy

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	chargeenergy	int	“1200”为剩余电量，即剩余12KWH电量可用	1200

info-statistic

指令简介

获取设备采集的累积电量、实时电压、实时电流、实时功率信息，注意不同的设备数值单位有区别，取决于设备设计的精度

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备电量信息固定传"statistic"	statistic

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	current	float	A相当前电流，15027表示当前电流为15.027A	15027
2	current_B	int	B相当前电流，有值则显示，数值含义同A相	15027
3	current_C	int	C相当前电流，有值则显示，数值含义同A相	15027
4	energy	float	合相计量，25047表示合相计量为：250.47kwh	25047
5	key	int	插座通断电状态，0：断电，1：通电	0
6	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
7	power	float	A相当前功率，29210表示当前功率为29210W	29210
8	power_B	int	B相当前功率，有值则显示，数值含义同A相	29210
9	power_C	int	C相当前功率，有值则显示，数值含义同A相	29210
10	voltage	float	A相当前电压，2262表示当前电压为226.2V	2262
11	voltage_B	int	B相当前电压，有值则显示，数值含义同A相	2260
12	voltage_C	int	C相当前电压，有值则显示，数值含义同A相	2260

info-temperature

指令简介

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备板载温度固定传"temperature"。	temperature

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	temperature	float	板载温度为17℃	170

setting-chargeenergy

指令简介

该指令只针对开启了预付费功能的设备有效。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	chargeenergy	int	“1200”为剩余电量，即剩余12KWH电量可用	1200
2	type	String	设备设置固定传“setting”	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值

setting-key-lock

指令简介

功能按键锁定后，设备仅能通过MQTT/TCP协议操作，例如控制开关的通断、插座的通断电，都只能通过指令操作

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	keyLock	int	锁扣： 0：可手动控制分合闸，异常分闸恢复正常后不会自动合闸； 1：可手动分合闸，异常分闸恢复正常后自动合闸； 2：不可手动控制分合闸，异常情况分闸恢复正常后自动合闸。异常分闸指：欠压、过压重新上电等异常情况出现的跳闸。	0
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值

setting-mqtt

指令简介

设备支持自定义MQTT，注意：在通过MQTT自定义MQTT信息后，需要将设备断电重启或者向设备发送重启命令才可生效。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	custom
2	password	String	密码	password
3	port	String	端口号	1883
4	protocol	String	协议类型	mqtt
5	publish	String	自定义发布主题注意:不可重复	/topic/qos0
6	server	String	自定义服务器地址	192.168.0.66
7	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
8	type	String	设备自定义固定传"custom"	custom
9	username	String	自定义服务器用户名	username

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	admin
2	password	String	密码	password
3	port	String	端口号	1883
4	protocol	String	协议类型	mqtt
5	publish	String	自定义发布主题注意:不可重复	/topic/qos0
6	server	String	自定义服务器地址	192.168.0.66
7	username	String	自定义服务器用户名	username

setting-prepayment

指令简介

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	prepayment	String	是否开启预付费功能， 0：关闭；1：开启	0
2	type	String	设备设置固定传“setting”	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值

setting-reset-lock

指令简介

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	resetLock	int	重置锁，0：关闭，1：开启	0
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值

setting-seterror1

指令简介

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	leak	int	漏电阈值，如漏电阈值为：30ma	30
2	leak_set	int	漏电时是否跳闸，1：跳闸，0：不跳闸	1
3	overpower	int	过载阈值，如过载阈值为：13kw	13
4	overpow_set	int	过载时是否跳闸，1：跳闸，0：不跳闸	0
5	overtemp	int	过温阈值，如过温阈值为：80℃	80
6	overtem_set	int	过温时是否跳闸，1：跳闸，0：不跳闸	1
7	type	String	设备设置固定值"seterror1"	seterror1

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值

setting-seterror2

指令简介

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	balance	int	余额不足阈值，如余额不足阈值为：10kwh	10
2	balance_set	int	余额不足时是否跳闸，1：跳闸，0：不跳闸	0
3	overcurrent	int	过流阈值，如过流阈值为：63A	63
4	overcur_set	int	过流时是否跳闸，1：跳闸，0：不跳闸	1
5	overvoltage	int	过压阈值，如过压阈值为：275V	275
6	overvol_set	int	过压时是否跳闸：1:跳闸，0:不跳闸	1
7	type	String	设备设置固定值"seterror2"	seterror2
8	undervoltage	int	欠压阈值，如欠压阈值为：160V	160
9	undervol_set	int	欠压时是否跳闸，1：跳闸，0：不跳闸	1

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
