智能红外控制器-WiFi版开发者文档

产品型号：GSCU1B

产品概要信息

基本描述

一款支持学习的红外遥控器，采用MQTT/TCP协议控制，上行使用WiFi网络连接，开发者使用任意开发语言，实现对遥控器的控制，5V USB-C供电，发射有效距离6米。
常用于空调遥控、电视遥控、电扇遥控，接入开发者私有物联网平台，实现远程控制以及智能联动。

主要特点

WiFi网络，远程控制
支持学习248种红外信号
5V 1A供电

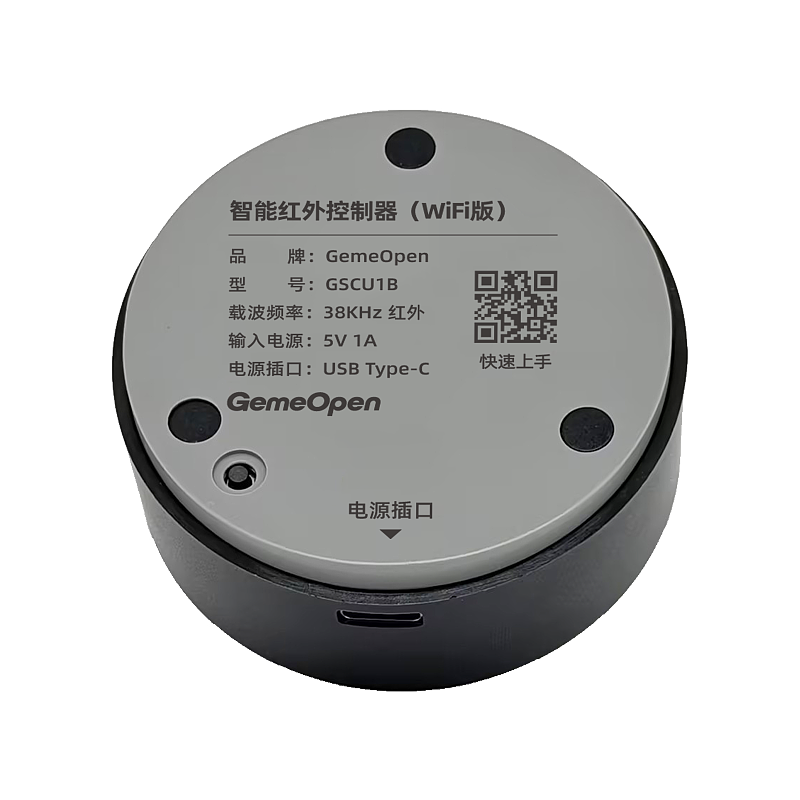

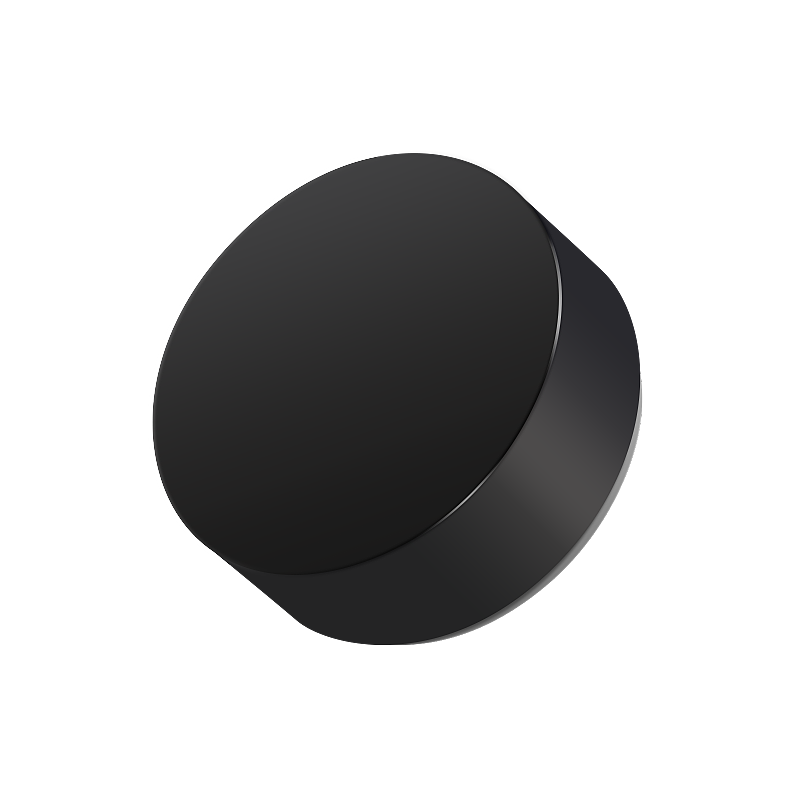

产品图片

技术支持

企业微信扫一扫

武汉智鸟科技有限责任公司

企业官网：www.smart-bird.cn

服务热线：130-0715-9689

办公地址：湖北省武汉市高新大道光谷崇文中心B1栋1401、1409

控制采集

发送学习过的红外指令

controller-infrared-emit

指令简介

发送对应学习过的红外指令。

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"action" : "emit",
　　"data" :
　　{
　　　　"no" : 110
　　},
　　"type" : "infrared"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	发射红外码，固定为"emit"	emit
2	data	Object	数据
3	no	int	红外码编号，编号范围1~248	110
4	type	String	红外相关指令默认填"infrared"	infrared

设备返回信息

设备向服务端订阅topic上报消息

{
　　"action" : "emit",
　　"mac" : "10b41d1a2f40",
　　"messageId" : "2026092201",
　　"no" : 110,
　　"success" : true,
　　"type" : "infrared"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	学习红外码指令默认填"learn"	emit
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	10b41d1a2f40
3	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	2026092201
4	no	int	红外码编号，编号范围1~248	110
5	success	boolean	执行结果，执行成功：true；执行失败：false	true
6	type	String	固定值"infrared"	infrared

擦除红外指令

controller-infrared-erase

指令简介

将全部学习过的擦除。

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"action" : "erase",
　　"type" : "infrared"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	擦除红外码，固定为"erase"	erase
2	type	String	红外相关指令默认填"infrared"	infrared

设备返回信息

设备向服务端订阅topic上报消息

{
　　"action" : "erase",
　　"mac" : "10b41d1a2f40",
　　"messageId" : "2026092201",
　　"success" : true,
　　"type" : "infrared"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	学习红外码指令默认填"learn"	erase
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	10b41d1a2f40
3	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	2026092201
4	success	boolean	执行结果，执行成功：true；执行失败：false	true
5	type	String	固定值"infrared"	infrared

学习红外代码

controller-infrared-learn

指令简介

通过指令下发学习红外指令。

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"action" : "learn",
　　"data" :
　　{
　　　　"no" : 110
　　},
　　"type" : "infrared"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	学习红外码指令默认填"learn"	learn
2	data	Object	数据
3	no	int	红外码编号，编号范围1~248	110
4	type	String	红外相关指令默认填"infrared"	infrared

设备返回信息

设备向服务端订阅topic上报消息

{
　　"action" : "learn",
　　"mac" : "10b41d1a2f40",
　　"messageId" : " 2026092201",
　　"no" : 110,
　　"success" : true,
　　"type" : "infrared"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	学习红外码指令默认填"learn"	learn
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	10b41d1a2f40
3	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	2026092201
4	no	int	红外码编号，编号范围1~248	110
5	success	boolean	执行结果，执行成功：true；执行失败：false	true
6	type	String	固定值"infrared"	infrared

获取设备基础信息

info-all

指令简介

查询当前设备的基础信息，如设备MAC地址、设备型号、固件版本号、当前连接的WiFi名称（ssid）、当前设备被分配的IP地址、WiFi信号强度及相关配置信息。

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"messageId" : "2026092201",
　　"type" : "info"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	2026092201
2	type	String	固定值"info"	info

设备返回信息

设备向服务端订阅topic上报消息

{
　　"code" : "Infrared-Controller-wifi",
　　"ip" : "192.168.0.223",
　　"mac" : "10b41d1a2f40",
　　"messageId" : "2026092201",
　　"signal" : -45,
　　"ssid" : "gemeopen",
　　"type" : "info",
　　"version" : "1.1.6",
　　"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备型号代码	Infrared-Controller-wifi
2	ip	String	设备连接WIFI后获取的IP	192.168.0.223
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	10b41d1a2f40
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	2026092201
5	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-45
6	ssid	String	设备当前连接的WIFI名称	gemeopen
7	type	String	固定值"info"	info
8	version	String	当前固件版本号	1.1.6
9	wifiLock	int	配网锁，0：关闭，1：开启	0

设备维护

恢复出厂

controller-reset

指令简介

恢复出厂设置后配网信息和自定义信息都会清空，请谨慎操作！

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"system" : "reset",
　　"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	重置/恢复出厂设置默认填"reset"	reset
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
　　"commandName" : "controller-reset",
　　"mac" : "4CEBD60BFD62",
　　"message" : "ok",
　　"messageId" : "20260520",
　　"source" : "command",
　　"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-reset
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	source	String	指令回复“command"	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true

设备软重启

controller-restart

指令简介

软重启后，通过指令设置的参数将生效，同时设备将重新连接Wifi/4G网络，注意设备IP地址可能发生变化

向设备发送指令

服务端向设备订阅topic发送消息

{
"system" : "restart",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	设备软重启固定传"restart"	restart
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "controller-restart",
"mac" : "4CEBD60BFD62",
"message" : "ok",
"messageId" : "20260520",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-restart
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	source	String	指令回复“command"	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true

ir_read

指令简介

读取指定编号的红外码数据。

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"action" : "ir_read",
　　"data" :
　　{
　　　　"no" : 100
　　},
　　"messageId" : "API-xxx",
　　"type" : "infrared"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	读取红外码指令，默认填"read"	ir_read
2	data	Object	数据
3	messageId	String	消息ID字段	API-xxx
4	no	int	红外码编号，编号范围1~248	100
5	type	String	消息类型	infrared

设备返回信息

设备向服务端订阅topic上报消息

{
　　"commandName" : "controller-infrared-read",
　　"ir_data" : "00495D2D0606060506060606060506060606060605110611051106110511061006110610060606060606060506060606061006060610061106100611061006110606061006FFFFFFFF",
　　"mac" : "4CEBD60BFD62",
　　"message" : "ok",
　　"messageId" : "API-xxx",
　　"no" : 100,
　　"source" : "command",
　　"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-infrared-read
2	ir_data	String	红外码数据，包含 2字节长度头 + 红外数据 + 4字节结尾FF	00495D2D0606060506060606060506060606060605110611051106110511061006110610060606060606060506060606061006060610061106100611061006110606061006FFFFFFFF
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
4	message	String	执行返回结果	ok
5	messageId	String	消息ID字段	API-xxx
6	no	int	红外码编号，编号范围1~248	100
7	source	String	指令回复“command"	command
8	success	boolean	执行结果	true

ir_write

指令简介

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"action" : "ir_write",
　　"ir_data" : "00495D2D0606060506060606060506060606060605110611051106110511061006110610060606060606060506060606061006060610061106100611061006110606061006FFFFFFFF",
　　"messageId" : "API-xxx",
　　"no" : 110,
　　"type" : "infrared"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	写入红外码指令,固定填 "ir_write"	ir_write
2	ir_data	String	红外码数据（HEX字符串，包含长度头和结尾FF）	00495D2D0606060506060606060506060606060605110611051106110511061006110610060606060606060506060606061006060610061106100611061006110606061006FFFFFFFF
3	messageId	String	消息ID字段	API-xxx
4	no	int	红外码编号，编号范围1~248	110
5	type	String	消息类型	infrared

设备返回信息

设备向服务端订阅topic上报消息

{
　　"commandName" : "controller-infrared-write",
　　"mac" : "4CEBD60BFD62",
　　"message" : "ok",
　　"messageId" : "API-xxx",
　　"no" : 110,
　　"source" : "command",
　　"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-infrared-write
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行返回结果	ok
4	messageId	String	消息ID字段	API-xxx
5	no	int	红外码编号，编号范围1~248	110
6	source	String	指令回复“command"	command
7	success	boolean	执行结果	true

自定义MQTT

setting-mqtt

指令简介

设备支持自定义MQTT，注意：在通过MQTT自定义MQTT信息后，需要将设备断电重启或者向设备发送重启命令才可生效。

向设备发送指令

服务端向设备订阅topic发送消息

{
"clientId" : "admin",
"password" : "password",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/topic/qos0",
"server" : "192.168.0.66",
"subcribe" : "/topic/qos1",
"type" : "custom",
"username" : "username"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	admin
2	password	String	密码	password
3	port	String	端口号	1883
4	protocol	String	协议类型	mqtt
5	publish	String	自定义发布主题注意:不可重复	/topic/qos0
6	server	String	自定义服务器地址	192.168.0.66
7	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
8	type	String	自定义MQTT配置默认填"custom"	custom
9	username	String	自定义服务器用户名	username

设备返回信息

设备向服务端订阅topic上报消息

{
"clientId" : "admin",
"commandName" : "setting-mqtt",
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"password" : "123456",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/rqlMqR/GYofdXmMpHQa/8cce4e51e2c7/subscribe",
"server" : "broker.emqx.io",
"source" : "command",
"subcribe" : "/topic/qos1 ",
"username" : "admin"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	admin
2	commandName	String	指令名称	setting-mqtt
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
5	password	String	密码	123456
6	port	String	端口号	1883
7	protocol	String	协议类型	mqtt
8	publish	String	自定义发布主题注意:不可重复	/rqlMqR/GYofdXmMpHQa/8cce4e51e2c7/subscribe
9	server	String	自定义服务器地址	broker.emqx.io
10	source	String	指令回复“command"	command
11	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
12	username	String	自定义服务器用户名	admin

自定义TCP

setting-tcp

指令简介

设备支持通过MQTT方式自定义TCP信息，注意：通过MQTT自定义TCP信息后，需要将设备断电重启或者向设备发送重启命令才可生效。

向设备发送指令

服务端向设备订阅topic发送消息

{
"port" : "1883",
"protocol" : "tcp",
"server" : "192.168.0.66",
"type" : "custom"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	port	String	端口号	1883
2	protocol	String	协议类型	tcp
3	server	String	自定义服务器地址	192.168.0.66
4	type	String	默认填"custom"	custom

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-tcp",
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"port" : "8080",
"protocol" : "tcp",
"server" : "192.168.0.66",
"source" : "command"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-tcp
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
4	port	String	端口号	8080
5	protocol	String	协议类型	tcp
6	server	String	自定义服务器地址	192.168.0.66
7	source	String	指令回复“command"	command
