86型零火智能开关-单开-4G版开发者文档

产品型号：GSCW1B-4G

产品概要信息

基本描述

主要特点

4G网络，单路控制，电量采集
AC110v-250V宽电压输入
单路最大负载800W

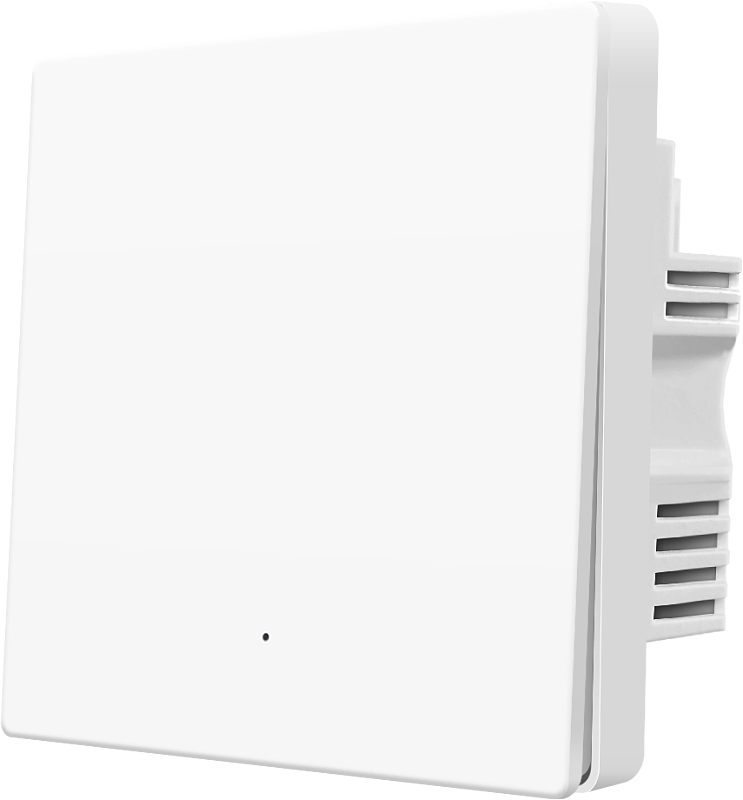

产品图片

技术支持

企业微信扫一扫

武汉智鸟科技有限责任公司

企业官网：www.smart-bird.cn

服务热线：130-0715-9689

办公地址：湖北省武汉市高新大道光谷崇文中心B1栋1401、1409

控制采集

远程控制设备通断电

controller-event

指令简介

通断器、空开、10A-86插座、16A-86插座、10A转换器插座、16A转换器插座等单路设备的通电或断电操作

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"key2" : 1,
　　"type" : "event"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	key2	int	控制设备二路通断 0：关灯，1：开灯	1
2	type	String	控制设备开关固定传"event"	event

设备返回信息

设备向服务端订阅topic上报消息

{
　　"code" : "GSCW1B-4G",
　　"commandName" : "controller-event",
　　"iccid" : "89861125208093419602",
　　"imei" : "866965087693583",
　　"key2" : 1,
　　"keyLock" : 0,
　　"messageId" : "",
　　"resetLock" : 0,
　　"signal" : 16,
　　"source" : "command",
　　"timerEnable" : 1,
　　"timerInterval" : 300,
　　"version" : "1.1.0"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备型号	GSCW1B-4G
2	commandName	String	指令名称	controller-event
3	iccid	String	SIM-卡ICCID值	89861125208093419602
4	imei	String	设备唯一标识	866965087693583
5	key2	int	控制设备二路通断 0：关灯，1：开灯	1
6	keyLock	int	按键锁，0：关闭，1：开启	0
7	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。
8	resetLock	int	重置锁，0：关闭，1：开启	0
9	signal	int	信号强度，显示规则为：signal int 信号强度，取值范围(0~31),值越大越好	16
10	source	String	指令回复“command"	command
11	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
12	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围1-86400	300
13	version	String	当前固件版本号	1.1.0

设置数据自动上报频率

device-timer-interval

指令简介

配置设备数据的定时上报参数，包括是否上报与上报频率。启用后，设备按设定频率周期上报电量、开关状态等数据至服务器。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"timerEnable" : 1,
"timerInterval" : 15,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
2	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
3	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
4	type	String	固定值"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"code" : "GSCW1B-4G",
"commandName" : "device-timer-interval",
"iccid" : "89861125208093419602",
"imei" : "866965087693583",
"key2" : 0,
"keyLock" : 0,
"messageId" : "202201241610366046",
"onState" : 1,
"resetLock" : 0,
"signal" : 16,
"source" : "command",
"timerEnable" : 1,
"timerInterval" : 15,
"version" : "1.1.0"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备型号	GSCW1B-4G
2	commandName	String	指令名称	device-timer-interval
3	iccid	String	SIM-卡ICCID值	89861125208093419602
4	imei	String	设备唯一标识	866965087693583
5	key2	int	控制设备二路通断 0：关灯，1：开灯	0
6	keyLock	int	按键锁，0：关闭，1：开启	0
7	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
8	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
9	resetLock	int	重置锁，0：关闭，1：开启	0
10	signal	int	信号强度，显示规则为：signal int 信号强度，取值范围(0~31),值越大越好	16
11	source	String	指令回复“command"	command
12	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
13	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
14	version	String	当前固件版本号	1.1.0

用电数据自动上报

device-timer-task

指令简介

此项非主动下发的指令，只展示用户开启定时上报任务后，定时返回的消息样式

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值

设备返回信息

设备向服务端订阅topic上报消息

{
"voltage": 236.988,
"imei": "866965087693583",
"commandName": "device-timer-interval",
"messageId": "",
"source": "auto",
"key2": 0,
"energy": 0,
"power": 0.068,
"current": 0.003
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	device-timer-interval
2	current	float	当前电流，单位A，保留三位小数	0.003
3	energy	float	累计用电量，单位KW*H，保留三位小数，断电后不会归零，重置后会归零	0
4	imei	String	设备唯一标识	866965087693583
5	key2	int	控制设备二路通断 0：关灯，1：开灯	0
6	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。
7	power	float	当前功率，单位W，保留三位小数	0.068
8	source	String	指令回复“command"	auto
9	voltage	float	当前电压，单位V，保留三位小数	236.988

获取设备基础信息

info-all

指令简介

获取设备信息一般会包含：设备通断电状态、MAC/IMEI、固件版本、设备内网IP地址、设备WIFI网络名称等信息，不同的产品返回的信息有所差异

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"type" : "info"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备基本信息固定传"info"	info

设备返回信息

设备向服务端订阅topic上报消息

{
　　"code" : "GSCW1B-4G",
　　"commandName" : "info-all",
　　"iccid" : "89861125208093419602",
　　"imei" : "866965087693583",
　　"key2" : 0,
　　"keyLock" : 0,
　　"messageId" : "",
　　"resetLock" : 0,
　　"signal" : 17,
　　"source" : "command",
　　"timerEnable" : 1,
　　"timerInterval" : 300,
　　"version" : "1.1.0"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备型号	GSCW1B-4G
2	commandName	String	指令名称	info-all
3	iccid	String	SIM-卡ICCID值	89861125208093419602
4	imei	String	设备唯一标识	866965087693583
5	key2	int	控制设备二路通断 0：关灯，1：开灯	0
6	keyLock	int	按键锁，0：关闭，1：开启	0
7	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。
8	resetLock	int	重置锁，0：关闭，1：开启	0
9	signal	int	信号强度，显示规则为：signal int 信号强度，取值范围(0~31),值越大越好	17
10	source	String	指令回复“command"	command
11	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
12	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围1-86400	300
13	version	String	当前固件版本号	1.1.0

获取设备统计信息

info-statistic

指令简介

获取设备采集的累积电量、实时电压、实时电流、实时功率信息，注意不同的设备数值单位有区别，取决于设备设计的精度

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "statistic"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备电量信息固定传"statistic"	statistic

设备返回信息

设备向服务端订阅topic上报消息

{
"voltage": 236.807,
"imei": "866965087693583",
"commandName": "info-statistic",
"messageId": "",
"source": "command",
"key2": 0,
"energy": 0,
"power": 0.088,
"current": 0.003
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	info-statistic
2	current	float	当前电流，单位A，保留三位小数	0.003
3	energy	float	累计用电量，单位KW*H，保留三位小数，断电后不会归零，重置后会归零	0
4	imei	String	设备唯一标识	866965087693583
5	key2	int	控制设备二路通断 0：关灯，1：开灯	0
6	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。
7	power	float	当前功率，单位W，保留三位小数	0.088
8	source	String	指令回复“command"	command
9	voltage	float	当前电压，单位V，保留三位小数	236.807

定时任务

查询定时通断任务

info-timer-task-query

指令简介

查询设备已设置的定时通断电任务列表及详情。

向设备发送指令

服务端向设备订阅topic发送消息

{
"action" : "timerTaskQuery",
"messageId" : "202201241610366046",
"type" : "event"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	固定值timerTaskQuery	timerTaskQuery
2	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
3	type	String	设备设置固定传"event"	event

设备返回信息

设备向服务端订阅topic上报消息

{
"action" : "timerTaskQuery",
"commandName" : "info-timer-task-query",
"imei" : "866965087693583",
"list" : {},
"messageId" : "202201241610366046",
"source" : "command",
"type" : "event"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	设备定时任务查询默认填"timerTaskQuery"	timerTaskQuery
2	command	Object	指令	{ "key":1, "type":"event" }
3	commandName	String	指令名称	info-timer-task-query
4	hour	int	小时0~23	0
5	imei	String	设备唯一标识	866965087693583
6	list	List	list为列表，参数带number、week、hour、minute、repeat是定时按星期时分执行一次，参数不带week则是每天按时分循环执行,key1、key2、key3含义同event指令	{}
7	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
8	minute	int	分钟0~60	0
9	number	int	任务编号	1
10	repeat	String	重复week：按周重复,day：按天重复,oneof:一次任务	week
11	source	String	指令回复“command"	command
12	type	String	固定值"event"	event

设置倒计时通断任务

setting-timer-countdown

指令简介

设置倒计时任务——指定时长与到点动作（关闭/开启）。

向设备发送指令

服务端向设备订阅topic发送消息

{
"countdownSecond" : 10
,
"finishCommand" :
{
"key2" : 0,
"type" : "event"
},
"messageId" : "20260520",
"task" : "countdown",
"timerInterval" : 0,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	countdownSecond	int	倒计时总时间	10
2	finishCommand	Object	完成任务
3	key2	int	控制设备二路通断 0：关灯，1：开灯	0
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	task	String	固定值“countdown"	countdown
6	timerInterval	int	进度上报间隔（秒）。0表示仅上报开始和结束，>0时必须小于 countdownSecond	0
7	type	String	控制设备开关固定传"event"	event
8	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-timer-countdown",
"countdownSecond" : 10,
"finishCommand" :
{
"key2" : 0,
"type" : "event"
},
"imei" : "866965087693583",
"messageId" : "202201241610366046",
"source" : "command",
"task" : "countdown",
"timerInterval" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-timer-countdown
2	countdownSecond	int	倒计时总时间	10
3	finishCommand	Object	完成任务	{"key2":0,"type":"event"}
4	imei	String	设备唯一标识	866965087693583
5	key2	int	控制设备二路通断 0：关灯，1：开灯	0
6	key2	int	控制设备二路通断 0：关灯，1：开灯	0
7	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
8	source	String	指令回复“command"	command
9	task	String	固定值“countdown"	countdown
10	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	0
11	type	String	控制设备开关固定传"event"	event
12	type	String	固定值"xxx"	event

倒计时任务自动上报

setting-timer-countdown-active

指令简介

设备按照约定的JSON 格式上报倒计时状态。上报频率由"设置倒计时任务"指令配置，配置后设备按周期将数据发布至约定主题（topic），设备端无订阅行为（仅发布），服务端订阅该发布主题后即可接收上报数据。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	key	int	设备通断电状态，0：断电，1：通电	0
2	key2	int	控制设备二路通断 0：关灯，1：开灯	0
3	type	String	固定值"xxx"	event
4	type	String	固定值"xxx"	event

设备返回信息

设备向服务端订阅topic上报消息

{
"state": 0,
"countdownSecond": 10,
"imei": "866965087693583",
"source": "auto",
"remaining": 10,
"commandName": "setting-timer-countdown-active"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-timer-countdown-active
2	countdownSecond	int	倒计时总时间	10
3	imei	String	设备唯一标识	866965087693583
4	key2	int	控制设备二路通断 0：关灯，1：开灯	0
5	remaining	float		10
6	source	String	指令回复“command"	auto
7	state	int	任务状态：0：待启动，1：正在进行，2：结束	0
8	type	String	固定值"xxx"	event

清除倒计时任务

setting-timer-countdown-clear

指令简介

删除设备中已设置的所有倒计时通断电任务，删除为不可逆操作，删除后需重新设置。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"task" : "countdown-clear",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
2	task	String	固定值“countdown"	countdown-clear
3	type	String	固定值"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-timer-countdown-clear",
"imei" : "866965087693583",
"message" : "ok",
"messageId" : "202201241610366046",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-timer-countdown-clear
2	imei	String	设备唯一标识	866965087693583
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
5	source	String	指令回复“command"	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true

清除定时通断任务

setting-timer-delete

指令简介

删除设备中已设置的单条定时通断电任务，删除为不可逆操作，删除后需重新设置。

向设备发送指令

服务端向设备订阅topic发送消息

{
"action" : "delete",
"messageId" : "202201241610366046",
"number" : 1,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	删除定时器动作	delete
2	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
3	number	int	任务编号	1
4	type	String	固定值"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-timer-delete",
"imei" : "866965087693583",
"message" : "ok",
"messageId" : "202201241610366046",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-timer-delete
2	imei	String	设备唯一标识	866965087693583
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
5	source	String	指令回复“command"	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true

设置定时通断任务

setting-timer-task

指令简介

新增或编辑定时通断电任务，设置后到点执行开启/关闭操作。

向设备发送指令

服务端向设备订阅topic发送消息

{
"command" :
{
"key2" : 0,
"type" : "event"
},
"hour" : 16,
"minute" : 40,
"number" : 1,
"repeat" : "oneof",
"task" : "timer",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	command	Object	指令	{"key2":0,"type":"event"}
2	hour	int	小时0~23	16
3	key2	int	控制设备二路通断 0：关灯，1：开灯	0
4	minute	int	分钟0~60	40
5	number	int	任务编号	1
6	repeat	String	重复weekdays：按周重复,day：按天重复,oneof:一次任务	oneof
7	task	String	固定值“countdown"	timer
8	type	String	固定值"setting"	setting
9	type	String	固定值"xxx"	event

设备返回信息

设备向服务端订阅topic上报消息

{
"command" :
{
"key2" : 0,
"type" : "event"
},
"commandName" : "setting-timer-task",
"hour" : 16,
"imei" : "866965087693583",
"minute" : 40,
"number" : 1,
"repeat" : "oneof",
"source" : "command"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	command	Object	指令	{"key2":0,"type":"event"}
2	commandName	String	指令名称	setting-timer-task
3	hour	int	小时0~23	16
4	imei	String	设备唯一标识	866965087693583
5	key2	int	控制设备二路通断 0：关灯，1：开灯	0
6	minute	int	分钟0~60	40
7	number	int	任务编号	1
8	repeat	String	重复weekdays：按周重复,day：按天重复,oneof:一次任务	oneof
9	source	String	指令回复“command"	command
10	type	String	固定值"xxx"	event

设备维护

重置/恢复出厂设置

controller-reset

指令简介

将设备恢复至出厂状态，清除全部用户数据与配置，并自动重启。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"system" : "reset",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
2	system	String	重置/恢复出厂设置默认填"reset"	reset
3	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"success": true,
"message": "ok",
"imei": "866965087693583",
"source": "command",
"commandName": "controller-reset",
"messageId": "202201241610366046"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-reset
2	imei	String	设备唯一标识	866965087693583
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
5	source	String	指令回复“command"	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true

设备软重启

controller-restart

指令简介

软重启后，通过指令设置的参数将生效，同时设备将重新连接Wifi/4G网络，注意设备IP地址可能发生变化

向设备发送指令

服务端向设备订阅topic发送消息

{
"system" : "restart",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	重置/恢复出厂设置默认填"restart"	restart
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"success": true,
"message": "ok",
"imei": "866965087693583",
"source": "command",
"commandName": "controller-restart",
"messageId": ""
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-restart
2	imei	String	设备唯一标识	866965087693583
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。
5	source	String	指令回复“command"	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true

累计用电量清零

energy-clear

指令简介

将设备累计用电量清零，清零后从零开始重新累计统计，仅清除累计用电量，不影响其他数据。清零为不可逆操作，清除后累计数据无法恢复！

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"system" : "energy-clear",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
2	system	String	energy-clear 电量清零	energy-clear
3	type	String	设置设备固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"success": true,
"message": "ok",
"imei": "866965087693583",
"source": "command",
"commandName": "energy-clear",
"messageId": "202201241610366046"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	energy-clear
2	imei	String	设备唯一标识	866965087693583
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
5	source	String	指令回复“command"	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true

获取设备通讯协议

info-protocol

指令简介

获取当前设备与服务端交互的通信协议及协议配置参数，目前支持MQTT、TCP Client和HTTP Server（固件版本2.0.0以上支持），设备出厂时默认接入GemeOpen厂家MQTT测试服务器，免费提供客户调试使用，如需接入自己的服务器或使用其他协议，请自行搭建服务器。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"type" : "protocol"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
2	type	String	固定值"protocol"	protocol

设备返回信息

设备向服务端订阅topic上报消息

{
"clientId" : "866965087693583",
"commandName" : "info-protocol",
"messageId" : "202201241610366046",
"password" : "SUXOihwWNLMTRFKCFL",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/GpTDLq/YfERChieZGFP/866965087693583/subscribe",
"server" : "mqtt.smart-bird.cn",
"source" : "command",
"subcribe" : "/GpTDLq/YfERChieZGFP/866965087693583/publish",
"username" : "YfERChieZGFP"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	866965087693583
2	commandName	String	指令名称	info-protocol
3	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
4	password	String	密码	SUXOihwWNLMTRFKCFL
5	port	String	端口号	1883
6	protocol	String	协议类型	mqtt
7	publish	String	自定义发布主题注意:不可重复	/GpTDLq/YfERChieZGFP/866965087693583/subscribe
8	server	String	自定义服务器地址	mqtt.smart-bird.cn
9	source	String	指令回复“command"	command
10	subcribe	String	自定义订阅主题，注意：不可重复	/GpTDLq/YfERChieZGFP/866965087693583/publish
11	username	String	自定义服务器用户名	YfERChieZGFP

设置按键控制锁

setting-key-lock

指令简介

功能按键锁定后，设备仅能通过MQTT/TCP协议操作，例如控制开关的通断、插座的通断电，都只能通过指令操作

向设备发送指令

服务端向设备订阅topic发送消息

{
"keyLock" : 1,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	keyLock	int	按键锁，0：关闭，1：开启	1
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"code" : "GSCW1B-4G",
"commandName" : "setting-keyLock",
"iccid" : "89861125208093419602",
"imei" : "866965087693583",
"key2" : 0,
"keyLock" : 1,
"messageId" : "",
"onState" : 1,
"resetLock" : 0,
"signal" : 15,
"source" : "command",
"timerEnable" : 1,
"timerInterval" : 20,
"version" : "1.1.0"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备型号	GSCW1B-4G
2	commandName	String	指令名称	setting-keyLock
3	iccid	String	SIM-卡ICCID值	89861125208093419602
4	imei	String	设备唯一标识	866965087693583
5	key2	int	控制设备二路通断 0：关灯，1：开灯	0
6	keyLock	int	按键锁，0：关闭，1：开启	1
7	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。
8	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
9	resetLock	int	重置锁，0：关闭，1：开启	0
10	signal	int	信号强度，显示规则为：signal int 信号强度，取值范围(0~31),值越大越好	15
11	source	String	指令回复“command"	command
12	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
13	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	20
14	version	String	当前固件版本号	1.1.0

自定义MQTT参数

setting-mqtt

指令简介

设备支持自定义MQTT，注意：在通过MQTT自定义MQTT信息后，需要将设备断电重启或者向设备发送重启命令才可生效。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	custom
2	password	String	密码	password
3	port	String	端口号	1883
4	protocol	String	协议类型	mqtt
5	publish	String	自定义发布主题注意:不可重复	/topic/qos0
6	server	String	自定义服务器地址	192.168.0.66
7	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
8	type	String	设备自定义固定传"custom"	custom
9	username	String	自定义服务器用户名	username

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	admin
2	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
3	password	String	密码	123456
4	port	String	端口号	1883
5	protocol	String	协议类型	mqtt
6	publish	String	自定义发布主题注意:不可重复	/topic/qos0
7	server	String	自定义服务器地址	192.168.0.66
8	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
9	username	String	自定义服务器用户名	username

设置上电默认状态

setting-on-state

指令简介

配置设备断电恢复后输出的默认状态，即断电恢复瞬间设备是通电还是断电。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "20260520",
"onState" : 1,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
3	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"code" : "GSCW1B-4G",
"commandName" : "setting-onState",
"iccid" : "89861125208093419602",
"imei" : "866965087693583",
"key2" : 0,
"keyLock" : 0,
"messageId" : "20260520",
"onState" : 1,
"resetLock" : 0,
"signal" : 17,
"source" : "command",
"timerEnable" : 1,
"timerInterval" : 20,
"version" : "1.1.0"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备型号	GSCW1B-4G
2	commandName	String	指令名称	setting-onState
3	iccid	String	SIM-卡ICCID值	89861125208093419602
4	imei	String	设备唯一标识	866965087693583
5	key2	int	控制设备二路通断 0：关灯，1：开灯	0
6	keyLock	int	按键锁，0：关闭，1：开启	0
7	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
8	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
9	resetLock	int	重置锁，0：关闭，1：开启	0
10	signal	int	信号强度，显示规则为：signal int 信号强度，取值范围(0~31),值越大越好	17
11	source	String	指令回复“command"	command
12	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
13	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	20
14	version	String	当前固件版本号	1.1.0

设置按键重置锁

setting-reset-lock

指令简介

开启后设备只能通过mqtt,tcp方式重置.

向设备发送指令

服务端向设备订阅topic发送消息

{
"resetLock" : 1,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	resetLock	int	重置锁，0：关闭，1：开启	1
2	type	String	固定值"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"code" : "GSCW1B-4G",
"commandName" : "setting-resetLock",
"iccid" : "89861125208093419602",
"imei" : "866965087693583",
"key2" : 0,
"keyLock" : 0,
"resetLock" : 1,
"signal" : 15,
"source" : "command",
"timerEnable" : 1,
"timerInterval" : 15,
"version" : "1.1.2"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备型号代码	GSCW1B-4G
2	commandName	String	指令名称	setting-resetLock
3	iccid	String	SIM-卡ICCID值	89861125208093419602
4	imei	String	设备唯一标识	866965087693583
5	key2	int	控制设备二路通断 0：关灯，1：开灯	0
6	keyLock	int	按键锁，0：关闭，1：开启	0
7	resetLock	int	重置锁，0：关闭，1：开启	1
8	signal	int	信号强度，显示规则为：signal int 信号强度，取值范围(0~31),值越大越好	15
9	source	String	指令回复“command"	command
10	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
11	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
12	version	String	当前固件版本号	1.1.2
