智能通断器25A-S2 Plus-WiFi(GSCW1M2P)

打印/保存文档

GemeOpen

写几行代码，就可以控制的智能设备！

智能通断器25A-S2 Plus-WiFi开发者文档

产品型号：GSCW1M2P

产品概要信息

基本描述

带电量统计功能

主要特点

WiFi网络，电流电压视在功率电量采集
AC110V-250V宽电压输入，
最大负载电流25A

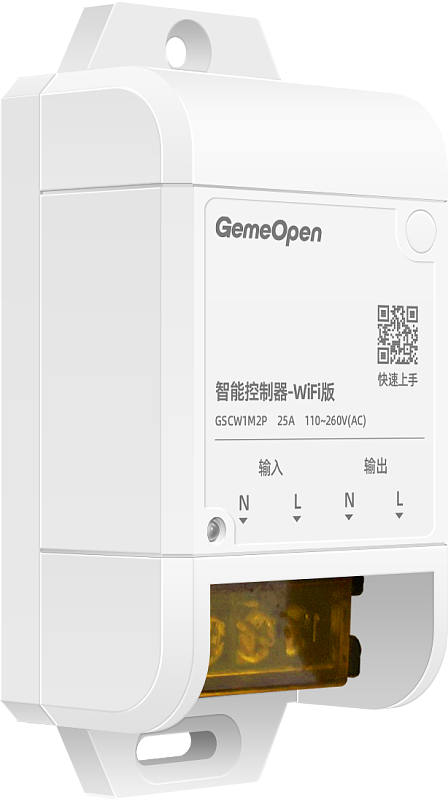

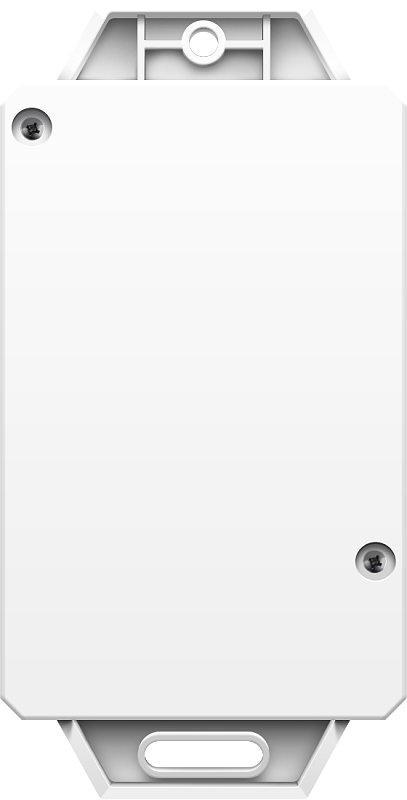

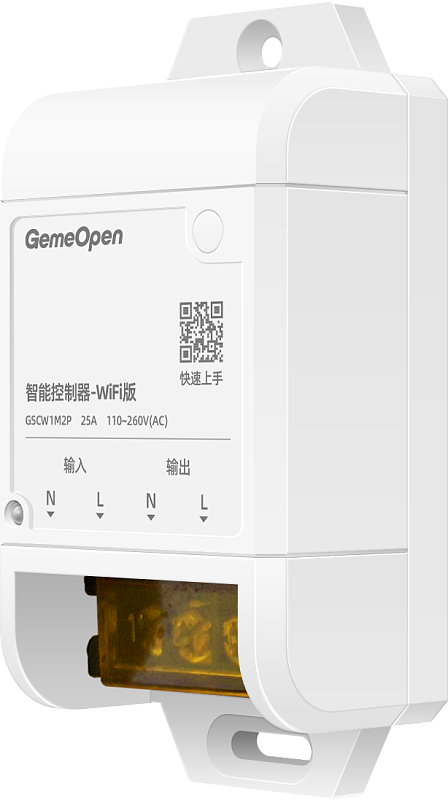

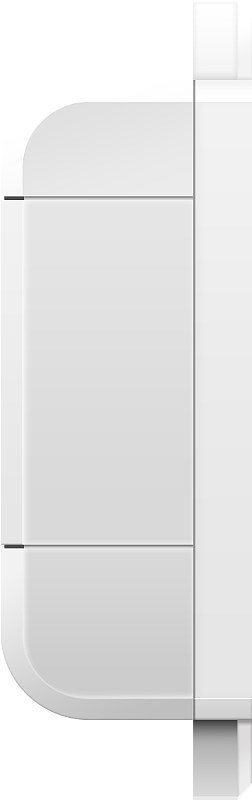

产品图片

技术支持

企业微信扫一扫

武汉智鸟科技有限责任公司

企业官网：www.smart-bird.cn

服务热线：130-0715-9689

办公地址：湖北省武汉市高新大道光谷崇文中心B1栋1401、1409

控制采集

远程控制设备通断电

controller-event

指令简介

通断器、空开、10A-86插座、16A-86插座、10A转换器插座、16A转换器插座等单路设备的通电或断电操作

向设备发送指令

服务端向设备订阅topic发送消息

{
"key" : 0,
"type" : "event"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	key	int	插座通断电状态，0：断电，1：通电	0
2	type	String	控制设备开关固定传"event"	event

设备返回信息

设备向服务端订阅topic上报消息

{
"ip" : "192.168.0.109",
"key" : 0,
"keyLock" : 0,
"mac" : "620194a5683b",
"onState" : 1,
"signal" : -47,
"ssid" : "gemeopen",
"timerEnable" : 0,
"timerInterval" : 0,
"type" : "GSCW1M2P",
"version" : "2.2.0",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	ip	String	设备连接WIFI后获取的IP	192.168.0.109
2	key	int	设备通断电状态，0：断电，1：通电	0
3	keyLock	int	按键锁，0：关闭，1：开启	0
4	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	620194a5683b
5	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
6	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-47
7	ssid	String	设备当前连接的WIFI名称	gemeopen
8	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	0
9	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	0
10	type	String	设备型号	GSCW1M2P
11	version	String	当前固件版本号	2.2.0
12	wifiLock	int	配网锁，0：关闭，1：开启	0

设置数据自动上报频率

device-timer-interval

指令简介

配置设备数据的定时上报参数，包括是否上报与上报频率。启用后，设备按设定频率周期上报电流、开关状态等数据至服务器。

向设备发送指令

服务端向设备订阅topic发送消息

{
"timerEnable" : 1,
"timerInterval" : 15,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
2	timerInterval	int	电量信息上报时间间隔（单位秒），取值范围5-86400	15
3	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"timerEnable" : 1,
"timerInterval" : 15,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
2	timerInterval	int	电量信息上报时间间隔（单位秒），取值范围5-86400	15
3	type	String	设备设置固定传"setting"	setting

查看数据自动上报格式

device-timer-task

指令简介

查看设备定时上报数据的 JSON 格式，供服务器端对接解析设备上报的数据。是否上报与上报频率由"设置数据定时上报频率"指令配置，配置后设备按周期将数据发布至约定主题（topic），设备端无订阅行为（仅发布），服务端订阅该发布主题后即可接收上报数据。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值

设备返回信息

设备向服务端订阅topic上报消息

{
"current" : 15.027,
"energy" : 25.047,
"key" : 0,
"mac" : "ca2b96693fe2",
"messageId" : "device-auto",
"power" : 2921.511,
"voltage" : 226.024

}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	current	float	当前电流，单位A，保留三位小数	15.027
2	energy	float	累计用电量，单位KW*H，保留三位小数，断电后不会归零，重置后会归零	25.047
3	key	int	设备通断电状态，0：断电，1：通电	0
4	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	ca2b96693fe2
5	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	device-auto
6	power	float	当前功率，单位W，保留三位小数	2921.511
7	voltage	float	当前电压，单位V，保留三位小数	226.024

获取设备基础信息

info-all

指令简介

获取设备信息一般会包含：设备通断电状态、MAC/IMEI、固件版本、设备内网IP地址、设备WIFI网络名称等信息，不同的产品返回的信息有所差异

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "info"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备基本信息固定传"info"	info

设备返回信息

设备向服务端订阅topic上报消息

{
"ip" : "192.168.0.22",
"key" : 0,
"keyLock" : 0,
"mac" : "ca2b96693fe2",
"onState" : 1,
"signal" : -51,
"ssid" : "gemeopen",
"timerEnable" : 0,
"timerInterval" : 0,
"type" : "GSCW1M2P",
"version" : "2.2.0",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	ip	String	设备连接WIFI后获取的IP	192.168.0.22
2	key	int	设备通断电状态，0：断电，1：通电	0
3	keyLock	int	按键锁，0：关闭，1：开启	0
4	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	ca2b96693fe2
5	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
6	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-51
7	ssid	String	设备当前连接的WIFI名称	gemeopen
8	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	0
9	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	0
10	type	String	设备型号	GSCW1M2P
11	version	String	当前固件版本号	2.2.0
12	wifiLock	int	配网锁，0：关闭，1：开启	0

获取设备用电量信息

info-statistic

指令简介

获取设备采集的累积电量、实时电压、实时电流、实时功率信息，注意不同的设备数值单位有区别，取决于设备设计的精度

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "statistic"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备电量信息固定传"statistic"	statistic

设备返回信息

设备向服务端订阅topic上报消息

{
"current": 0.056,
"voltage": 230.436,
"power": 0.548,
"energy": 0,
"key": 0,
"mac": "620194a5683b"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	current	float	当前电流，单位A，保留三位小数	0.056
2	energy	float	累计用电量，单位KW*H，保留三位小数，断电后不会归零，重置后会归零	0
3	key	int	设备通断电状态，0：断电，1：通电	0
4	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	620194a5683b
5	power	float	当前功率，单位W，保留三位小数	0.548
6	voltage	float	当前电压，单位V，保留三位小数	230.436

设备维护

重置/恢复出厂设置

controller-reset

指令简介

恢复出厂设置后配网信息和自定义信息都会清空，请谨慎操作！

向设备发送指令

服务端向设备订阅topic发送消息

{
"type": "setting",
"system": "reset"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	重置/恢复出厂设置默认填"reset"	reset
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"type":"setting",
"system":"reset"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	重置/恢复出厂设置默认填"reset"	reset
2	type	String	设备设置固定传"setting"	setting

设备软重启

controller-restart

指令简介

软重启后，通过指令设置的参数将生效，同时设备将重新连接Wifi/4G网络，注意设备IP地址可能发生变化

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"system" : "restart",
　　"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	重置/恢复出厂设置默认填"reset"	restart
2	type	String	固定值"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
　　"system" : "restart",
　　"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	重置/恢复出厂设置默认填"reset"	restart
2	type	String	固定值"setting"	setting

累计用电量清零

energy-clear

指令简介

将设备累计用电量清零，清零后从零开始重新累计统计，仅清除累计用电量，不影响其他数据。清零为不可逆操作，清除后累计数据无法恢复！

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	电量清零固定传“energy-clear”	energy-clear
2	type	String	设置设备固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	energy-clear
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行返回结果	ok
4	messageId	String	消息ID字段	202201241610366046
5	source	String	指令回复“command"	command
6	success	boolean	执行结果	true

获取设备通讯信息

info-protocol

指令简介

获取当前设备与服务端交互的通信协议及协议配置参数，目前支持MQTT、TCP Client，设备出厂时默认接入GemeOpen厂家MQTT测试服务器，免费提供客户调试使用，如需接入自己的服务器或使用其他协议，请自行搭建服务器。

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "protocol"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备通讯协议固定传protocol	protocol

设备返回信息

设备向服务端订阅topic上报消息

{
"clientId" : "ca2b96693fe2",
"mac" : "ca2b96693fe2",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/KIduUf/yLYNjXXuRYpg/ca2b96693fe2/publish",
"server" : "mqtt.smart-bird.cn",
"subcribe" : "/KIduUf/yLYNjXXuRYpg/ca2b96693fe2/subscribe",
"username" : "yLYNjXXuRYpg"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	ca2b96693fe2
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	ca2b96693fe2
3	port	String	端口号	1883
4	protocol	String	协议类型	mqtt
5	publish	String	自定义发布主题注意:不可重复	/KIduUf/yLYNjXXuRYpg/ca2b96693fe2/publish
6	server	String	自定义服务器地址	mqtt.smart-bird.cn
7	subcribe	String	自定义订阅主题，注意：不可重复	/KIduUf/yLYNjXXuRYpg/ca2b96693fe2/subscribe
8	username	String	自定义服务器用户名	yLYNjXXuRYpg

设置设备按键控制锁

setting-key-lock

指令简介

设备按键锁定后，设备无法通过按键控制开关，仅能通过MQTT/TCP协议解锁开关功能

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"keyLock" : 1,
　　"messageId" : "20260520",
　　"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	keyLock	int	按键锁，0：关闭，1：开启	1
2	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
3	type	String	固定值"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
　　"ip" : "192.168.0.56",
　　"key" : 0,
　　"keyLock" : 1,
　　"mac" : "620194a5683b",
　　"messageId" : "20260520",
　　"onState" : 1,
　　"signal" : -56,
　　"ssid" : "gemeopen",
　　"timerEnable" : 0,
　　"timerInterval" : 0,
　　"type" : "GSCW1M2P",
　　"version" : "2.2.0",
　　"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	ip	String	设备连接WIFI后获取的IP	192.168.0.56
2	key	int	设备通断电状态，0：断电，1：通电	0
3	keyLock	int	按键锁，0：关闭，1：开启	1
4	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	620194a5683b
5	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
6	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
7	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-56
8	ssid	String	设备当前连接的WIFI名称	gemeopen
9	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	0
10	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	0
11	type	String	固定值"GSCW1M2P"	GSCW1M2P
12	version	String	当前固件版本号	2.2.0
13	wifiLock	int	配网锁，0：关闭，1：开启	0

自定义MQTT参数

setting-mqtt

指令简介

设备支持自定义MQTT，注意：在通过MQTT自定义MQTT信息后，需要将设备断电重启或者向设备发送重启命令才可生效。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	custom
2	password	String	密码	password
3	port	String	端口号	1883
4	protocol	String	协议类型	mqtt
5	publish	String	自定义发布主题注意:不可重复	/topic/qos0
6	server	String	自定义服务器地址	192.168.0.66
7	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
8	type	String	设备自定义固定传"custom"	custom
9	username	String	自定义服务器用户名	username

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	custom
2	password	String	密码	password
3	port	String	端口号	1883
4	protocol	String	协议类型	mqtt
5	publish	String	自定义发布主题注意:不可重复	/topic/qos0
6	server	String	自定义服务器地址	192.168.0.66
7	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
8	type	String	设备自定义固定传"custom"	custom
9	username	String	自定义服务器用户名	username

设置上电默认状态

setting-on-state

指令简介

断电记忆功能，默认关闭，即设备重新上电后，设备输出将处于断电状态

向设备发送指令

服务端向设备订阅topic发送消息

{
"onState" : 1,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"ip" : "192.168.0.22",
"key" : 0,
"keyLock" : 0,
"mac" : "ca2b96693fe2",
"onState" : 0,
"signal" : -50,
"ssid" : "gemeopen",
"timerEnable" : 1,
"timerInterval" : 15,
"type" : "GSCW1M2P",
"version" : "2.2.0",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	ip	String	设备连接WIFI后获取的IP	192.168.0.22
2	key	int	设备通断电状态，0：断电，1：通电	0
3	keyLock	int	按键锁，0：关闭，1：开启	0
4	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	ca2b96693fe2
5	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	0
6	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-50
7	ssid	String	设备当前连接的WIFI名称	gemeopen
8	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
9	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
10	type	String	设备型号	GSCW1M2P
11	version	String	当前固件版本号	2.2.0
12	wifiLock	int	配网锁，0：关闭，1：开启	0

自定义TCP客户端

setting-tcp

指令简介

设备支持通过MQTT方式自定义TCP信息，注意：通过MQTT自定义TCP信息后，需要将设备断电重启或者向设备发送重启命令才可生效。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	port	String	端口号	8080
2	protocol	String	协议类型	tcp
3	server	String	自定义服务器地址	192.168.0.66
4	type	String	设备自定义固定传"custom"	custom

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	port	String	端口号	8080
2	protocol	String	协议类型	tcp
3	server	String	自定义服务器地址	192.168.0.66
4	type	String	设备自定义固定传"custom"	custom

设置WiFi配网锁

setting-wifi-lock

指令简介

wifi配网锁定后，设备无法通过长按配网按钮进入配网操作，仅能通过MQTT/TCP协议解锁配网功能

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "setting",
"wifiLock" : 1
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	设备设置固定传"setting"	setting
2	wifiLock	int	配网锁，0：关闭，1：开启	1

设备返回信息

设备向服务端订阅topic上报消息

{
"ip" : "192.168.0.22",
"key" : 1,
"keyLock" : 0,
"mac" : "ca2b96693fe2",
"onState" : 1,
"signal" : -52,
"ssid" : "gemeopen",
"timerEnable" : 0,
"timerInterval" : 0,
"type" : "GSCW1M2P",
"version" : "2.2.0",
"wifiLock" : 1
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	ip	String	设备连接WIFI后获取的IP	192.168.0.22
2	key	int	设备通断电状态，0：断电，1：通电	1
3	keyLock	int	按键锁，0：关闭，1：开启	0
4	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	ca2b96693fe2
5	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
6	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-52
7	ssid	String	设备当前连接的WIFI名称	gemeopen
8	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	0
9	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	0
10	type	String	设备型号	GSCW1M2P
11	version	String	当前固件版本号	2.2.0
12	wifiLock	int	配网锁，0：关闭，1：开启	1
