86型零火智能开关-三开-WiFi版开发者文档

产品型号：GSCW3B

产品概要信息

基本描述

主要特点

WiFi网络，三路控制
AC110v-250v宽电压输入
单路最大负载800W

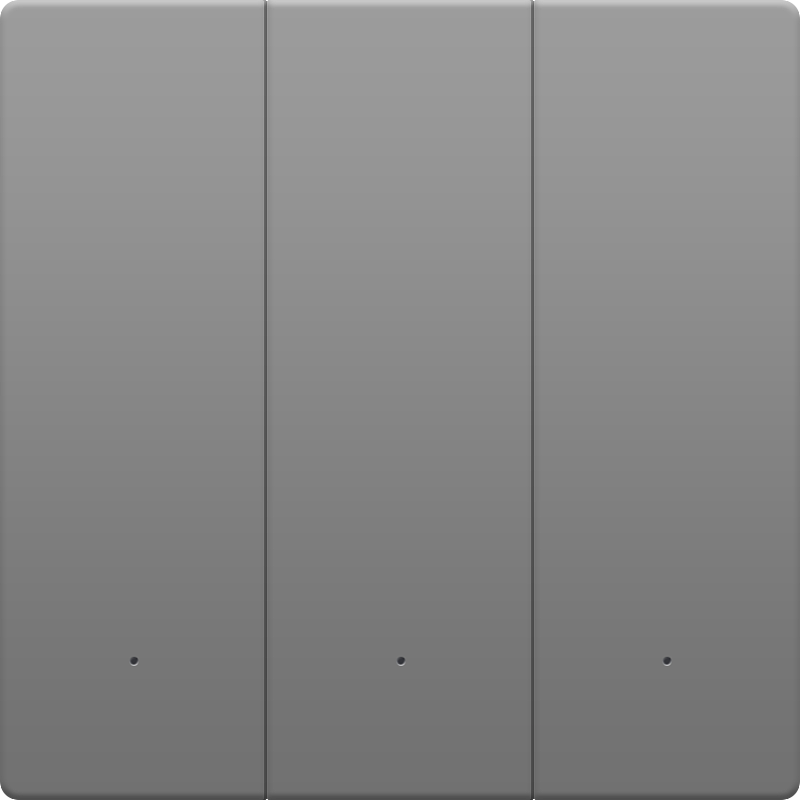

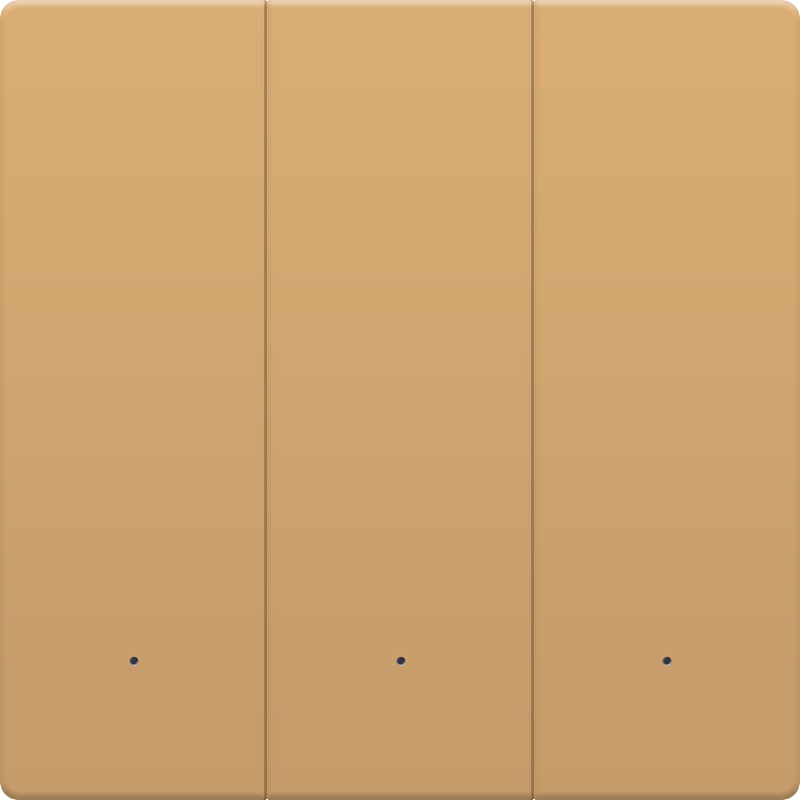

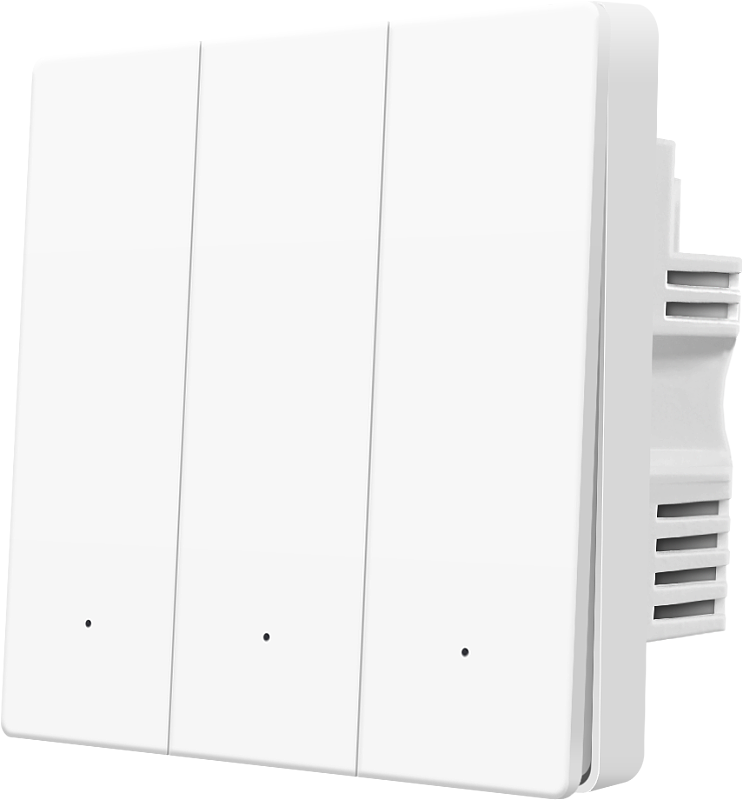

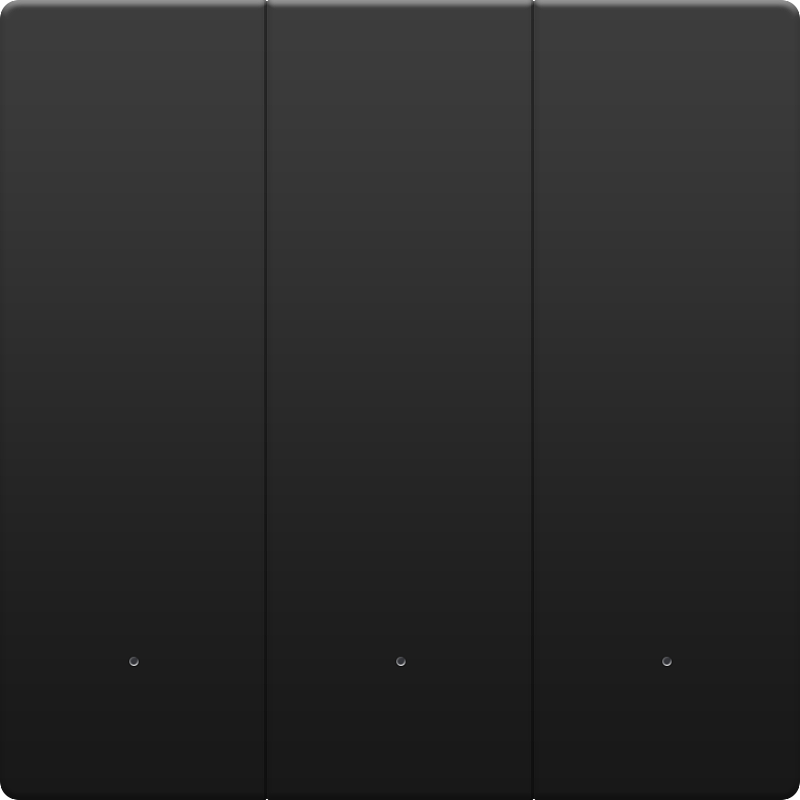

产品图片

技术支持

企业微信扫一扫

武汉智鸟科技有限责任公司

企业官网：www.smart-bird.cn

服务热线：130-0715-9689

办公地址：湖北省武汉市高新大道光谷崇文中心B1栋1401、1409

控制采集

远程控制设备通断电

controller-event

指令简介

远程控制设备的通断电状态（通电/断电），指令执行后，设备立即切换继电器状态。

向设备发送指令

服务端向设备订阅topic发送消息

{
"key1" : 0,
"key2" : 0,
"key3" : 0,
"type" : "event"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	key1	int	控制设备一路通断 0：关灯，1：开灯	0
2	key2	int	控制设备二路通断 0：关灯，1：开灯	0
3	key3	int	控制设备三路通断 0：关灯，1：开灯	0
4	type	String	控制设备开关固定传"event"	event

设备返回信息

设备向服务端订阅topic上报消息

{
"bssid" : "742ad7790468",
"channel" : "1",
"commandName" : "controller-event",
"ip" : "192.168.0.150",
"key1" : 0,
"key2" : 0,
"key3" : 0,
"keyLock" : 0,
"mac" : "8c4f00e5d4c2",
"messageId" : "",
"signal" : -58,
"source" : "command",
"ssid" : "gemeopen",
"type" : "Zero-3",
"version" : "2.1.9",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	bssid	String	路由器 MAC 地址	742ad7790468
2	channel	String	主从机或多子机时，使用channel	1
3	commandName	String	指令名称	controller-event
4	ip	String	设备连接WIFI后获取的IP	192.168.0.150
5	key1	int	控制设备一路通断 0：关灯，1：开灯	0
6	key2	int	控制设备二路通断 0：关灯，1：开灯	0
7	key3	int	控制设备三路通断 0：关灯，1：开灯	0
8	keyLock	int	按键锁，0：关闭，1：开启	0
9	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	8c4f00e5d4c2
10	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。
11	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-58
12	source	String	指令回复“command"	command
13	ssid	String	设备当前连接的WIFI名称	gemeopen
14	type	String	设备型号	Zero-3
15	version	String	当前固件版本号	2.1.9
16	wifiLock	int	配网锁，0：关闭，1：开启	0

获取设备基础信息

info-all

指令简介

查询当前设备的基础信息，如设备MAC地址、设备型号、固件版本号、当前连接的WiFi名称（ssid）、当前设备被分配的IP地址、WiFi信号强度及相关配置信息。

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "info"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备基本信息固定传"info"	info

设备返回信息

设备向服务端订阅topic上报消息

{
"bssid" : "742ad7790468",
"channel" : "1",
"commandName" : "info-all",
"ip" : "192.168.0.150",
"key1" : 0,
"key2" : 0,
"key3" : 0,
"keyLock" : 0,
"mac" : "8c4f00e5d4c2",
"messageId" : "",
"signal" : -59,
"source" : "command",
"ssid" : "gemeopen",
"type" : "Zero-3",
"version" : "2.1.9",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	bssid	String	路由器 MAC 地址	742ad7790468
2	channel	String	主从机或多子机时，使用channel	1
3	commandName	String	指令名称	info-all
4	ip	String	设备连接WIFI后获取的IP	192.168.0.150
5	key1	int	控制设备一路通断 0：关灯，1：开灯	0
6	key2	int	控制设备二路通断 0：关灯，1：开灯	0
7	key3	int	控制设备三路通断 0：关灯，1：开灯	0
8	keyLock	int	按键锁，0：关闭，1：开启	0
9	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	8c4f00e5d4c2
10	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。
11	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-59
12	source	String	指令回复“command"	command
13	ssid	String	设备当前连接的WIFI名称	gemeopen
14	type	String	设备型号	Zero-3
15	version	String	当前固件版本号	2.1.9
16	wifiLock	int	配网锁，0：关闭，1：开启	0

设备维护

重置/恢复出厂设置

controller-reset

指令简介

将设备恢复至出厂状态，清除全部用户数据与配置，并自动重启。

向设备发送指令

服务端向设备订阅topic发送消息

{
"system" : "reset",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	重置/恢复出厂设置默认填"reset"	reset
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "controller-reset",
"mac" : "8c4f00e5d4c2",
"message" : "ok",
"messageId" : "",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-reset
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	8c4f00e5d4c2
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。
5	source	String	指令回复“command"	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true

设备软重启

controller-restart

指令简介

将设备恢复至出厂状态，清除全部用户数据与配置，并自动重启。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	软重启设置默认填"restart"	restart
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值

设置按键控制锁

setting-key-lock

指令简介

功能按键锁定后，设备仅能通过MQTT/TCP协议操作，例如控制开关的通断、插座的通断电，都只能通过指令操作。

向设备发送指令

服务端向设备订阅topic发送消息

{
"keyLock" : 0,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	keyLock	int	按键锁，0：关闭，1：开启	0
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	bssid	String	路由器 MAC 地址	742ad7790468
2	channel	String	主从机或多子机时，使用channel	1
3	commandName	String	指令名称	controller-event
4	ip	String	设备连接WIFI后获取的IP	192.168.0.150
5	key1	int	控制设备一路通断 0：关灯，1：开灯	0
6	key2	int	控制设备二路通断 0：关灯，1：开灯	0
7	key3	int	控制设备三路通断 0：关灯，1：开灯	0
8	keyLock	int	按键锁，0：关闭，1：开启	0
9	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	8c4f00e5d4c2
10	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。
11	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-58
12	source	String	指令回复“command"	command
13	ssid	String	设备当前连接的WIFI名称	gemeopen
14	type	String	设备型号	Zero-3
15	version	String	当前固件版本号	2.1.9
16	wifiLock	int	配网锁，0：关闭，1：开启	0

自定义MQTT参数

setting-mqtt

指令简介

修改设备的 MQTT 服务器连接参数，使设备接入客户指定的MQTT 服务器（自建服务器、第三方平台等）。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	custum
2	password	String	密码	password
3	port	String	端口号	1883
4	protocol	String	协议类型	mqtt
5	publish	String	自定义发布主题注意:不可重复	/topic/qos0
6	server	String	自定义服务器地址	192.168.0.66
7	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
8	type	String	设备自定义固定传"custom"	custom
9	username	String	自定义服务器用户名	username

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	custum
2	password	String	密码	password
3	port	String	端口号	1883
4	protocol	String	协议类型	mqtt
5	publish	String	自定义发布主题注意:不可重复	/topic/qos0
6	server	String	自定义服务器地址	192.168.0.66
7	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
8	username	String	自定义服务器用户名	username

自定义TCP参数

setting-tcp

指令简介

设置设备的 TCP 服务器连接参数。设备仅支持 TCP Client 模式，设备作为客户端主动连接客户指定的 TCP 服务器。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	port	String	端口号	8080
2	protocol	String	协议类型	tcp
3	server	String	自定义服务器地址	192.168.0.66
4	type	String	设备自定义固定传"custom"	custom

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	port	String	端口号	8080
2	protocol	String	协议类型	tcp
3	server	String	自定义服务器地址	192.168.0.66

设置WiFi配网锁

setting-wifi-lock

指令简介

WiFi配网锁定后，设备无法通过长按配网按钮进入配网操作，仅能通过MQTT/TCP协议解锁配网功能

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "setting",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	设备设置固定传"setting"	setting
2	wifiLock	int	配网锁，0：关闭，1：开启	0

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	bssid	String	路由器 MAC 地址	742ad7790468
2	channel	String	主从机或多子机时，使用channel	1
3	commandName	String	指令名称	controller-event
4	ip	String	设备连接WIFI后获取的IP	192.168.0.150
5	key1	int	控制设备一路通断 0：关灯，1：开灯	0
6	key2	int	控制设备二路通断 0：关灯，1：开灯	0
7	key3	int	控制设备三路通断 0：关灯，1：开灯	0
8	keyLock	int	按键锁，0：关闭，1：开启	0
9	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	8c4f00e5d4c2
10	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。
11	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-58
12	source	String	指令回复“command"	command
13	ssid	String	设备当前连接的WIFI名称	gemeopen
14	type	String	设备型号	Zero-3
15	version	String	当前固件版本号	2.1.9
16	wifiLock	int	配网锁，0：关闭，1：开启	0
