315/433MHz智能射频控制器开发者文档

产品型号：GSISMB

产品概要信息

基本描述

一款可学习的射频控制器，最大可学248个码值，控制距离≥100米，上行网络采用WiFi连接，支持MQTT/TCP协议二次开发

主要特点

WiFi网络，远程控制
支持学习248种射频信号

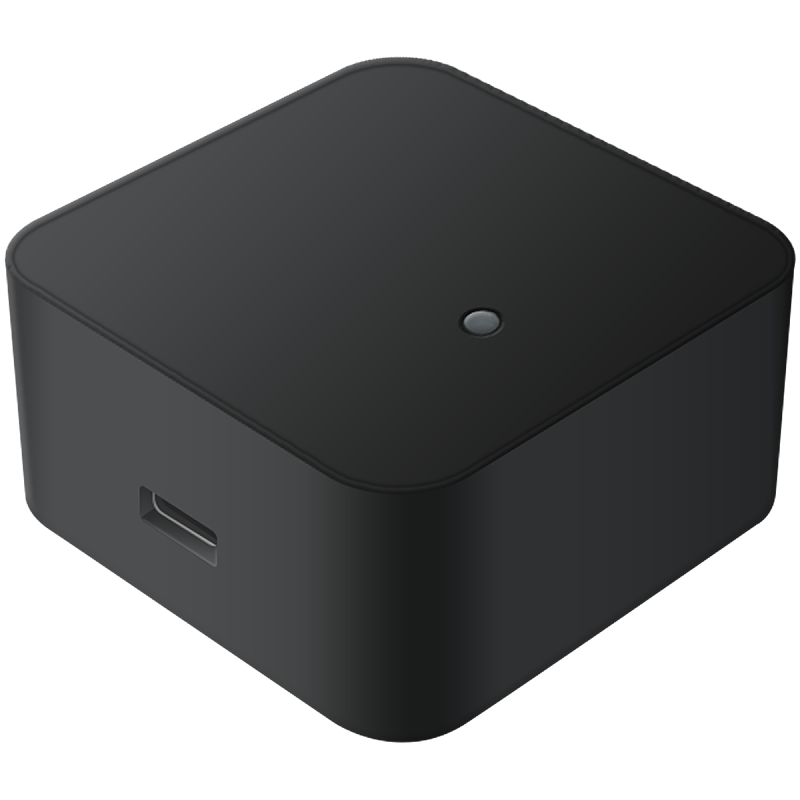

产品图片

技术支持

企业微信扫一扫

武汉智鸟科技有限责任公司

企业官网：www.smart-bird.cn

服务热线：130-0715-9689

办公地址：湖北省武汉市高新大道光谷崇文中心B1栋1401、1409

射频控制

发射射频指令

controller-rf-emit

指令简介

将设备中已学习/写入的射频码通过射频模块发射，控制匹配的外部射频设备。版本注意：指令格式自 v2.0.8 起变更（参数由嵌套结构改为扁平结构），使用前请先通过 info 指令确认固件版本，按版本号使用对应 JSON 格式。

向设备发送指令

服务端向设备订阅topic发送消息

{
"action" : "emit",
"messageId" : "20260520",
"no" : 110,
"type" : "rf"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	发射射频码指令默认填"emit"	emit
2	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
3	no	int	红外码编号，编号范围1~248	110
4	no	int	射频码编号，编号范围1~248	110
5	type	String	射频相关指令默认填"rf"	rf

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "controller-rf-emit",
"mac" : "4CEBD60BFD62",
"message" : "ok",
"messageId" : "20260520",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-rf-emit
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	source	String	通过指令下发：command；通过按键操作：button；自动上报：auto。	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true

擦除射频指令

controller-rf-erase

指令简介

删除设备中已存储的射频码（学习或写入的），擦除后该码不可恢复，需重新学习或写入。

向设备发送指令

服务端向设备订阅topic发送消息

{
"action" : "erase",
"messageId" : "20260520",
"type" : "rf"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	擦除码值指令默认为"erase"	erase
2	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
3	type	String	射频相关指令默认填"rf"	rf

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "controller-rf-erase",
"mac" : "4CEBD60BFD62",
"message" : "ok",
"messageId" : "20260520",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-rf-erase
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	命令执行结果的文本说明。ok 表示操作顺利完成，无异常；如果出现异常，会返回对应的异常说明文本。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	source	String	通过指令下发：command；通过按键操作：button；自动上报：auto。	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true

学习射频指令

controller-rf-learn

指令简介

使设备进入学习模式，接收并存储现场遥控器发射的射频码，学习成功后可通过"发射射频码"指令控制对应设备。版本注意：指令格式自 v2.0.8 起变更（参数由嵌套结构改为扁平结构），使用前请先通过 info 指令确认固件版本，按版本号使用对应 JSON 格式。

向设备发送指令

服务端向设备订阅topic发送消息

{
"action" : "learn",
"messageId" : "20260520",
"no" : 110,
"type" : "rf"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	学习射频码指令默认填"learn"	learn
2	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
3	no	int	红外码编号，编号范围1~248	110
4	no	int	射频码编号，编号范围1~248	110
5	type	String	射频相关指令默认填"rf"	rf

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "controller-rf-learn",
"mac" : "4CEBD60BFD62",
"message" : "ok",
"messageId" : "20260520",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-rf-learn
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	source	String	通过指令下发：command；通过按键操作：button；自动上报：auto。	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true

退出射频指令学习

controller-rf-learnCancel

指令简介

主动退出学习模式，中止射频码学习流程。下发"学习射频码"后 20 秒内不想继续学习时（误操作进入、遥控器不在现场等），发送本指令主动退出。

向设备发送指令

服务端向设备订阅topic发送消息

{
"action" : "learnCancel",
"messageId" : "20260520",
"type" : "rf"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	取消学习射频码指令默认填"learnCancel"	learnCancel
2	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
3	type	String	固定值"rf"	rf

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "controller-rf-learnCancel",
"mac" : "D4059281D8E8",
"message" : "ok",
"messageId" : "20260520",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-rf-learnCancel
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	D4059281D8E8
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	source	String	通过指令下发：command；通过按键操作：button；自动上报：auto。	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true

读取射频指令

controller-rf-read

指令简介

读取设备中当前工作频率下已存储的射频码信息。版本注意：指令格式自 v2.0.8 起变更（参数由嵌套结构改为扁平结构），使用前请先通过 info 指令确认固件版本，按版本号使用对应 JSON 格式。

向设备发送指令

服务端向设备订阅topic发送消息

{
"action" : "read",
"messageId" : "20260520",
"no" : 110,
"type" : "rf"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	查询码值指令默认“read”	read
2	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
3	no	int	红外码编号，编号范围1~248	100
4	no	int	射频码编号，编号范围1~248	110
5	type	String	设备码值设置固定传"rf"	rf

设备返回信息

设备向服务端订阅topic上报消息

{
"action" : "read",
"commandName" : "controller-rf-read",
"mac" : "4CEBD60BFD62",
"message" : "ok",
"messageId" : "20260520",
"no" : 100,
"rfData" : "[231,15131],[514,1458],[517,1461],[520,1461],[528,1457],[1612,504],[526,1466],[519,1459],[1606,503],[1612,506],[1609,504],[523,1460],[521,1459],[512,1463],[517,1457],[517,1460],[1598,501],[522,1461],[1601,502],[1615,503],[522,1462],[1600,503],[522,1457],[521,1459],[1595,503]",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	查询码值指令默认“read”	read
2	commandName	String	指令名称	controller-rf-read
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
4	message	String	命令执行结果的文本说明。ok 表示操作顺利完成，无异常；如果出现异常，会返回对应的异常说明文本。	ok
5	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
6	no	int	射频码编号，编号范围1~248	100
7	rfData	String	rf数据	[231,15131],[514,1458],[517,1461],[520,1461],[528,1457],[1612,504],[526,1466],[519,1459],[1606,503],[1612,506],[1609,504],[523,1460],[521,1459],[512,1463],[517,1457],[517,1460],[1598,501],[522,1461],[1601,502],[1615,503],[522,1462],[1600,503],[522,1457],[521,1459],[1595,503]
8	rf_data	String	通讯数据码	0x1
9	rf_protol	String	通讯协议	1527
10	rf_type	String	通讯介质：如315/433	315
11	source	String	通过指令下发：command；通过按键操作：button；自动上报：auto。	command
12	success	boolean	执行结果，执行成功：true；执行失败：false	true

写入射频指令（复制/对拷）

controller-rf-write

指令简介

把通过读取指令获取的射频码写入设备，完成遥控器复制；写入后设备可响应与该射频码对应的遥控信号。

向设备发送指令

服务端向设备订阅topic发送消息

{
"action" : "write",
"messageId" : "20260520",
"no" : 100,
"rfData" : "[231,15131],[514,1458],[517,1461],[520,1461],[528,1457],[1612,504],[526,1466],[519,1459],[1606,503],[1612,506],[1609,504],[523,1460],[521,1459],[512,1463],[517,1457],[517,1460],[1598,501],[522,1461],[1601,502],[1615,503],[522,1462],[1600,503],[522,1457],[521,1459],[1595,503]",
"type" : "rf"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	学习射频码指令默认填"learn"	write
2	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
3	no	int	射频码编号，编号范围1~248	100
4	rfData	String	射频数据	[231,15131],[514,1458],[517,1461],[520,1461],[528,1457],[1612,504],[526,1466],[519,1459],[1606,503],[1612,506],[1609,504],[523,1460],[521,1459],[512,1463],[517,1457],[517,1460],[1598,501],[522,1461],[1601,502],[1615,503],[522,1462],[1600,503],[522,1457],[521,1459],[1595,503]
5	type	String	固定值"rf"	rf

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "controller-rf-write",
"mac" : "D4059281D8E8",
"message" : "ok",
"messageId" : "20260520",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-rf-write
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	D4059281D8E8
3	message	String	命令执行结果的文本说明。ok 表示操作顺利完成，无异常；如果出现异常，会返回对应的异常说明文本。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	source	String	通过指令下发：command；通过按键操作：button；自动上报：auto。	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true

切换射频工作频率

setting-decode-freq

指令简介

切换设备射频（RF）工作频率，使设备与现场射频设备（遥控器等）频率匹配，使用之前请确认以下几点：
1. 确认现场射频设备的工作频率（查看遥控器背标或说明书）
2. 现场设备为 315 MHz → 无需操作，默认频率已匹配
3. 现场设备为 433 MHz → 先执行本指令切换至 433 MHz，频率匹配后，方可执行射频相关操作（设备学习、遥控控制等）
4、切换后，原频率下已学习的射频码仍然有效。

向设备发送指令

服务端向设备订阅topic发送消息

{
"action" : "set-decode-freq",
"freq" : "315",
"type" : "rf"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	切换射频工作频率指令默认填"set-decode-freq"	set-decode-freq
2	freq	String	工作频率，单位(Khz)，出厂默认工作频率为315MHz	315
3	type	String	固定值"rf"	rf

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "rf-set-decode-freq",
"mac" : "D4059281D8E8",
"message" : "ok",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	统一指令名称	rf-set-decode-freq
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	D4059281D8E8
3	message	String	命令执行结果的文本说明。ok 表示操作顺利完成，无异常；如果出现异常，会返回对应的异常说明文本。	ok
4	source	String	通过指令下发：command；通过按键操作：button；自动上报：auto。	command
5	success	boolean	执行结果，执行成功：true；执行失败：false	true

设备维护

重置设备

controller-reset

指令简介

将设备恢复至出厂状态，清除全部用户数据与配置，并自动重启。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "20260520",
"system" : "reset",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	system	String	重置/恢复出厂设置默认填"reset"	reset
3	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "controller-reset",
"mac" : "9C139E5218FC",
"message" : "ok",
"messageId" : "20260520",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-reset
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	9C139E5218FC
3	message	String	命令执行结果的文本说明。ok 表示操作顺利完成，无异常；如果出现异常，会返回对应的异常说明文本。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	source	String	通过指令下发：command；通过按键操作：button；自动上报：auto	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true

重启设备

controller-restart

指令简介

该指令主要用于使需重启生效的配置生效（如自定义MQTT/TCP/HTTP，设置静态IP，设置WiFi信息等），重启后设备自动恢复，重新联网，已保存配置和数据不丢失。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "20260520",
"system" : "restart",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	system	String	软重启默认填“restart”	restart
3	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "controller-restart",
"mac" : "4CEBD60BFD62",
"message" : "ok",
"messageId" : "20260520",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-restart
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行返回结果	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	source	String	通过指令下发：command；通过按键操作：button；自动上报：auto。	command
6	success	boolean	执行结果	true

查询设备基础信息

info-all

指令简介

查询当前设备的基础信息，如设备MAC地址、设备型号、固件版本号、当前连接的WiFi名称（ssid）、当前设备被分配的IP地址、WiFi信号强度、及相关配置信息。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "20260520",
"type" : "info"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	type	String	获取设备基本信息固定传"info"	info

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "info-all",
"ip" : "192.168.122.119",
"mac" : "4CEBD60BFD62",
"messageId" : "20260520",
"signal" : -75,
"source" : "command",
"ssid" : "GemeOpen",
"type" : "GSISMB",
"version" : "1.2.3",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	info-all
2	ip	String	设备连接WIFI后获取的IP	192.168.122.119
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
6	source	String	通过指令下发：command；通过按键操作：button；自动上报：auto。	command
7	ssid	String	设备当前连接的WIFI名称	GemeOpen
8	type	String	设备类型	GSISMB
9	version	String	当前固件版本号	1.2.3
10	wifiLock	int	配网锁，0：关闭，1：开启，默认：0	0

获取设备通信协议

info-protocol

指令简介

获取当前设备与服务端交互的通信协议及协议配置参数，目前支持MQTT、TCP Client和HTTP Server，设备出厂时默认接入GemeOpen厂家MQTT测试服务器，免费提供客户调试使用，如需接入自己的服务器或使用其他协议，请自行搭建服务器。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "20260520",
"type" : "protocol"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	type	String	获取设备通讯协议固定传protocol	protocol

设备返回信息

设备向服务端订阅topic上报消息

{
"clientId" : "24587C2B98B0",
"commandName" : "info-protocol",
"mac" : "4CEBD60BFD62",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/xneyoF/qMKDkZMZsKIT/24587C2B98B0/subscribe",
"server" : "mqtt.smart-bird.cn
",
"source" : "command",
"subcribe" : "/xneyoF/qMKDkZMZsKIT/24587C2B98B0/publish",
"username" : "qMKDkZMZsKIT"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	24587C2B98B0
2	commandName	String	指令名称	info-protocol
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
4	port	String	端口号	1883
5	protocol	String	协议类型，MQTT协议固定传"mqtt"	mqtt
6	publish	String	自定义MQTT发布主题注意:不可重复	/xneyoF/qMKDkZMZsKIT/24587C2B98B0/subscribe
7	server	String	自定义MQTT服务器地址	mqtt.smart-bird.cn
8	source	String	通过指令下发：command；通过按键操作：button；自动上报：auto。	command
9	subcribe	String	自定义MQTT订阅主题注意：不可重复	/xneyoF/qMKDkZMZsKIT/24587C2B98B0/publish
10	username	String	自定义MQTT服务器用户名	qMKDkZMZsKIT

自定义MQTT参数

setting-mqtt-config

指令简介

修改设备的 MQTT 服务器连接参数，使设备接入客户指定的MQTT 服务器（自建服务器、第三方平台等）。

向设备发送指令

服务端向设备订阅topic发送消息

{
"clientId" : "sdhasgdas",
"password" : "1",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/topic/duchaoqun0",
"server" : "broker.emqx.io",
"subcribe" : "/topic/duchaoqun1",
"type" : "custom",
"username" : "1"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	sdhasgdas
2	password	String	密码	1
3	port	String	端口号	1883
4	protocol	String	协议类型	mqtt
5	publish	String	自定义发布主题注意:不可重复	/topic/duchaoqun0
6	server	String	自定义服务器地址	broker.emqx.io
7	subcribe	String	自定义订阅主题，注意：不可重复	/topic/duchaoqun1
8	type	String	固定值"xxx"	custom
9	username	String	自定义服务器用户名	1

设备返回信息

设备向服务端订阅topic上报消息

{
"clientId" : "sdhasgdas",
"commandName" : "setting-mqtt",
"mac" : "4CEBD60BFD62",
"password" : "1",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/topic/duchaoqun0",
"server" : "broker.emqx.io",
"source" : "command",
"subcribe" : "/topic/duchaoqun1",
"username" : "1"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	sdhasgdas
2	commandName	String	指令名称	setting-mqtt
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
4	password	String	密码	1
5	port	String	端口号	1883
6	protocol	String	协议类型	mqtt
7	publish	String	自定义发布主题注意:不可重复	/topic/duchaoqun0
8	server	String	自定义服务器地址	broker.emqx.io
9	source	String	指令回复“command"	command
10	subcribe	String	自定义订阅主题，注意：不可重复	/topic/duchaoqun1
11	username	String	自定义服务器用户名	1

自定义TCP参数

setting-tcp-config

指令简介

设置/修改设备的 TCP 服务器连接参数。设备仅支持 TCP Client 模式，设备作为客户端主动连接客户指定的 TCP 服务器。

向设备发送指令

服务端向设备订阅topic发送消息

{
"port" : "1883",
"protocol" : "tcp",
"server" : "192.168.0.66",
"type" : "custom"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	port	String	端口号	1883
2	protocol	String	协议类型	tcp
3	server	String	自定义服务器地址	192.168.0.66
4	type	String	固定值"xxx"	custom

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-tcp",
"mac" : "4CEBD60BFD62",
"port" : "1883",
"protocol" : "tcp",
"server" : "192.168.0.66",
"source" : "command"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-tcp
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	port	String	端口号	1883
4	protocol	String	协议类型	tcp
5	server	String	自定义服务器地址	192.168.0.66
6	source	String	指令回复“command"	command

设置WiFi配网锁

setting-wifi-lock

指令简介

锁定/解锁设备的按键配网入口。锁定后，长按开关键6 秒将不再进入配网模式，防止误触或现场人员擅自重新配网。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "20260520",
"type" : "setting",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	type	String	设备设置固定传"setting"	setting
3	wifiLock	int	配网锁，0：关闭，1：开启，默认值：0	0

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-wifi-lock",
"ip" : "192.168.122.119",
"mac" : "4CEBD60BFD62",
"messageId" : "20260520",
"signal" : -75,
"source" : "command",
"ssid" : "GemeOpen",
"type" : "GSISMB",
"version" : "1.2.3",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-wifi-lock
2	ip	String	设备连接WIFI后获取的IP	192.168.122.119
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
6	source	String	通过指令下发：command；通过按键操作：button；自动上报：auto。	command
7	ssid	String	设备当前连接的WIFI名称	GemeOpen
8	type	String	设备类型	GSISMB
9	version	String	当前固件版本号	1.2.3
10	wifiLock	int	配网锁，0：关闭，1：开启	0
