PWM智能控制器-WiFi版开发者文档

产品型号：GSLM2S

产品概要信息

基本描述

主要特点

WiFi网络，双路控制
DC9-36V供电
适用电机、水泵、风扇无极调速

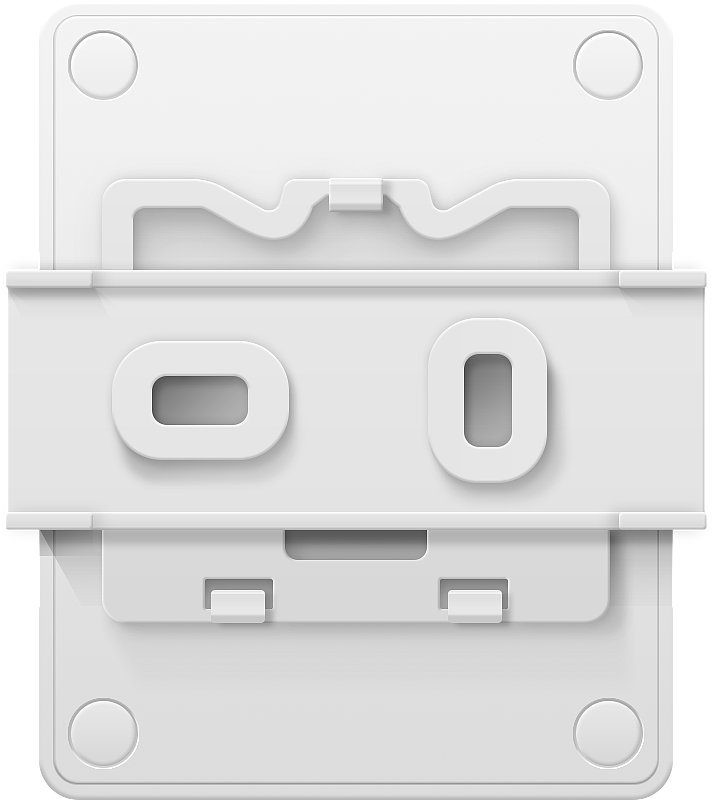

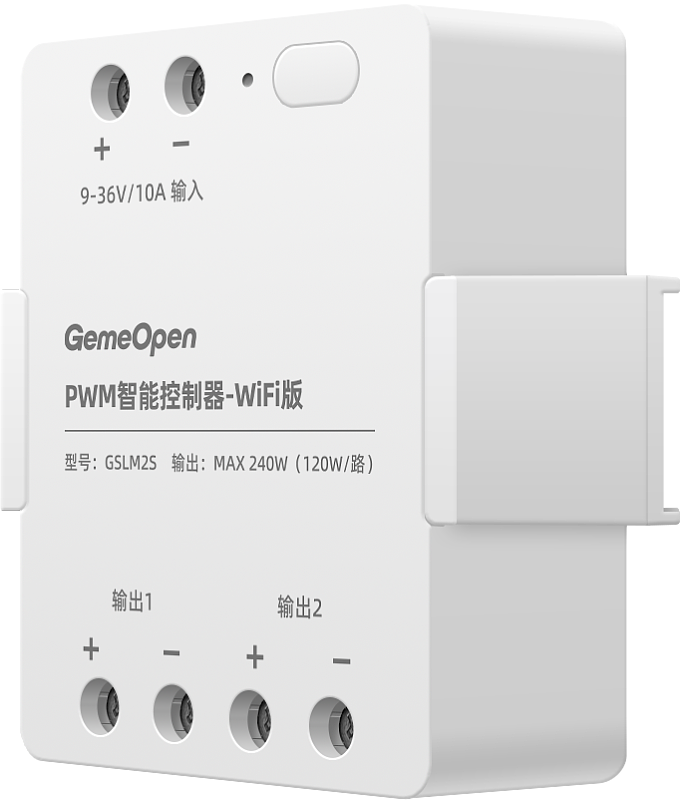

产品图片

技术支持

企业微信扫一扫

武汉智鸟科技有限责任公司

企业官网：www.smart-bird.cn

服务热线：130-0715-9689

办公地址：湖北省武汉市高新大道光谷崇文中心B1栋1401、1409

控制采集

远程设置PWM亮度,电机转速、加热温度

controller-event

指令简介

控制设备两路输出的开关状态和输出功率大小。两路相互独立，可分别控制。

向设备发送指令

服务端向设备订阅topic发送消息

{
"duty1" : 5,
"duty2" : 30,
"fadeMs" : 100,
"key1" : 1,
"key2" : 1,
"type" : "event"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	duty1	int	第一路输出功率百分比（0~100）。仅在 key1=1 时生效，值越大输出功率越高。用于调节LED亮度、电机转速、加热温度等	5
2	duty2	int	第二路输出功率百分比（0~100）。仅在 key2=1 时生效	30
3	fadeMs	int	渐变过渡时间（毫秒）：输出从当前值平滑变化到目标值的时长。类似CSS里的 transition-duration，避免瞬间跳变对负载造成冲击。范围 10~5000	100
4	key1	int	第一路总开关：0=强制关闭（无论duty设多少都无输出），1=允许输出	1
5	key2	int	第二路总开关：0=强制关闭，1=允许输出	1
6	type	String	控制设备固定传"event"	event

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName": "controller-event",
"source": "command",
"signal": -51,
"mac": "78e36d1e1e28",
"code": "GSLM2S",
"version": "2.0.5",
"wifiLock": 0,
"keyLock": 0,
"key1": 1,
"key2": 1,
"duty1": 5,
"duty2": 30,
"fadeMs": 2000,
"onState": 1,
"ip": "192.168.3.244",
"ssid": "gemeopen",
"bssid": "a2b5f2cfecc2",
"frequency": 10000,
"overCurrent1": 2,
"overCurrent2": 2,
"timerEnable": 1,
"timerInterval": 15
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	bssid	String	路由器 MAC 地址	a2b5f2cfecc2
2	code	String	设备型号代码	GSLM2S
3	commandName	String	指令名称	controller-event
4	duty1	int	输出占空比范围0-100	5
5	duty2	int	输出占空比范围0-100	30
6	fadeMs	int	LED:渐变速度；PWM:缓启动速度；单位：毫秒（ms）;范围值：10-5000	2000
7	frequency	int	输出工作频率，范围（100-20K）hz设置后重启生效，频率越高，效果越好，但是MOS管开关损失能耗越高，发热越严重，建议1K左右	10000
8	ip	String	设备连接WIFI后获取的IP	192.168.3.244
9	key1	int	控制设备一路通断 0：关灯，1：开灯	1
10	key2	int	控制设备二路通断 0：关灯，1：开灯	1
11	keyLock	int	按键锁，0：关闭，1：开启	0
12	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	78e36d1e1e28
13	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
14	overCurrent1	int	第一路堵转停止电流，单位A，范围值1-5，默认值：5	2
15	overCurrent2	int	第二路堵转停止电流，单位A，范围值1-5，默认值：5	2
16	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-51
17	source	String	指令回复“command"	command
18	ssid	String	设备当前连接的WIFI名称	gemeopen
19	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
20	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
21	version	String	当前固件版本号	2.0.5
22	wifiLock	int	配网锁，0：关闭，1：开启	0

获取设备基础信息

info-all

指令简介

查询当前设备的基础信息，如设备MAC地址、设备型号、固件版本号、当前连接的WiFi名称（ssid）、当前设备被分配的IP地址、WiFi信号强度及相关配置信息。

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "info"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备基本信息固定传"info"	info

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName": "info-all",
"source": "command",
"signal": -42,
"mac": "78e36d1e1e28",
"code": "GSLM2S",
"version": "2.0.5",
"wifiLock": 0,
"keyLock": 0,
"key1": 0,
"key2": 0,
"duty1": 5,
"duty2": 30,
"fadeMs": 2000,
"onState": 1,
"ip": "192.168.3.244",
"ssid": "gemeopen",
"bssid": "a2b5f2cfecc2",
"frequency": 1000,
"overCurrent1": 5,
"overCurrent2": 5,
"timerEnable": 1,
"timerInterval": 15
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	bssid	String	路由器 MAC 地址	a2b5f2cfecc2
2	code	String	设备型号代码	GSLM2S
3	commandName	String	指令名称	info-all
4	duty1	int	输出占空比范围0-100	5
5	duty2	int	输出占空比范围0-100	30
6	fadeMs	int	LED:渐变速度；PWM:缓启动速度；单位：毫秒（ms）;范围值：10-5000	2000
7	frequency	int	输出工作频率，范围（100-20K）hz设置后重启生效，频率越高，效果越好，但是MOS管开关损失能耗越高，发热越严重，建议1K左右	1000
8	ip	String	设备连接WIFI后获取的IP	192.168.3.244
9	key1	int	控制设备一路通断 0：关灯，1：开灯	0
10	key2	int	控制设备二路通断 0：关灯，1：开灯	0
11	keyLock	int	按键锁，0：关闭，1：开启	0
12	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	78e36d1e1e28
13	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
14	overCurrent1	int	第一路堵转停止电流，单位A，范围值1-5，默认值：5	5
15	overCurrent2	int	第二路堵转停止电流，单位A，范围值1-5，默认值：5	5
16	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-42
17	source	String	指令回复“command"	command
18	ssid	String	设备当前连接的WIFI名称	gemeopen
19	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
20	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
21	version	String	当前固件版本号	2.0.5
22	wifiLock	int	配网锁，0：关闭，1：开启	0

获取设备用电信息

info-statistic

指令简介

获取设备采集的实时电流信息，注意不同的设备数值单位有区别，取决于设备设计的精度

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "statistic"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	固定值"statistic"	statistic

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName": "device-timer-interval",
"source": "auto",
"current1": 0,
"current2": 0,
"key1": 0,
"key2": 0,
"duty1": 100,
"duty2": 100,
"fadeMs": 2000
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	info-statistic
2	current1	float	当前电流，单位A，保留三位小数	1.234
3	current2	float	当前电流，单位A，保留三位小数	1.234
4	duty1	int	输出占空比范围0-100	5
5	duty2	int	输出占空比范围0-100	30
6	fadeMs	int	LED:渐变速度；PWM:缓启动速度；单位：毫秒（ms）;范围值：10-5000	10
7	key1	int	控制设备一路通断 0：关，1：开	0
8	key2	int	控制设备二路通断 0：关，1：开	0
9	source	String	指令回复“command"	command

定时任务

查询定时通断任务

info-timer-task-query

指令简介

查询设备已设置的定时通断电任务列表及详情。

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"action" : "timerTaskQuery",
　　"messageId" : "$messageId",
　　"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	固定"timerTaskQuery"	timerTaskQuery
2	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	$messageId
3	type	String	设备设置固定值"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
　　"action" : "timerTaskQuery",
　　"commandName" : "info-timer-task-query",
　　"list" : [{"number":1,"week":"1","hour":0,"repeat":"week","command":{"key1":0,"key2":0,"type":"event"},"minute":0}],
　　"mac" : "78e36d1e1e28",
　　"messageId" : "$messageId",
　　"source" : "command",
　　"type" : "event"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	设备定时任务查询默认填"timerTaskQuery"	timerTaskQuery
2	command	Object	指令
3	commandName	String	指令名称	info-timer-task-query
4	hour	int	小时0~23	0
5	list	List	list为列表，参数带number、week、hour、minute、repeat是定时按星期时分执行一次，参数不带week则是每天按时分循环执行,key1、key2、key3含义同event指令	[{"number":1,"week":"1","hour":0,"repeat":"week","command":{"key1":0,"key2":0,"type":"event"},"minute":0}]
6	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	78e36d1e1e28
7	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	$messageId
8	minute	int	分钟0~60	0
9	number	int	任务编号	1
10	repeat	String	重复week：按周重复,day：按天重复,oneof:一次任务	week
11	source	String	指令回复“command"	command
12	type	String	设备设置固定值"event"	event

清除倒计时通断任务

setting-countdown-clear

指令简介

删除设备中已设置的单条定时通断电任务，删除为不可逆操作，删除后需重新设置。

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"task" : "countdown",
　　"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	task	String	固定值“countdown"	countdown
2	type	String	控制设备固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
　　"commandName" : "setting-timer-countdown-clear",
　　"mac" : "78e36d1e1e28",
　　"message" : "ok",
　　"source" : "command",
　　"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-timer-countdown-clear
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	78e36d1e1e28
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	source	String	指令回复“command"	command
5	success	boolean	执行结果，执行成功：true；执行失败：false	true

设置倒计时通断任务

setting-timer-countdown

指令简介

设置倒计时任务——指定时长与到点动作（关闭/开启）。

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"countdownSecond" : 10
,
　　"finishCommand" :
　　{
　　　　"key1" : 0,
　　　　"key2" : 0,
　　　　"type" : "event"
　　},
　　"task" : "countdown",
　　"timerInterval" : 5,
　　"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	countdownSecond	int	倒计时总时间	10
2	finishCommand	Object	完成任务
3	key1	int	控制设备一路通断 0：关，1：开	0
4	key2	int	控制设备二路通断 0：关，1：开	0
5	task	String	固定值“countdown"	countdown
6	timerInterval	int	设备倒计时信息上报时间间隔（单位秒），取值范围1-86400	5
7	type	String	设备设置固定值"setting"	setting
8	type	String	控制设备固定传"event"	event

设备返回信息

设备向服务端订阅topic上报消息

{
　　"commandName" : "setting-timer-countdown",
　　"countdownSecond" : 10,
　　"finishCommand" :
　　{
　　　　"key1" : 0,
　　　　"key2" : 0,
　　　　"type" : "event"
　　},
　　"mac" : "78e36d1e1e28",
　　"messageId" : " ",
　　"source" : "command",
　　"task" : "countdown",
　　"timerInterval" : 5
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-timer-countdown
2	countdownSecond	int	倒计时总时间	10
3	finishCommand	Object	完成任务	{"key1":0,"key2":0,"type":"event"}
4	key1	int	控制设备一路通断 0：关，1：开	0
5	key1	int	控制设备一路通断 0：关灯，1：开灯	0
6	key2	int	控制设备二路通断 0：关，1：开	0
7	key2	int	控制设备二路通断 0：关灯，1：开灯	0
8	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	78e36d1e1e28
9	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。
10	source	String	指令回复“command"	command
11	task	String	固定值“countdown"	countdown
12	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	5
13	type	String	控制设备固定传"event"	event
14	type	String	控制设备固定传"event"	event

倒计时自动上报

setting-timer-countdown-active

指令简介

查看设备倒计时状态上报的 JSON 格式定义，供服务端对接解析设备上报的倒计时状态数据。上报频率由"设置倒计时任务"指令配置，配置后设备按周期将数据发布至约定主题（topic），设备端无订阅行为（仅发布），服务端订阅该发布主题后即可接收上报数据。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-timer-countdown-active",
"countdownSecond" : 10,
"mac" : "78:e3:6d:1e:1e:28",
"remainingSecond" : 10,
"source" : "auto",
"state" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-timer-countdown-active
2	countdownSecond	int	倒计时总时间	10
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	78:e3:6d:1e:1e:28
4	remainingSecond	int	倒计时剩余时间，单位S	10
5	source	String	指令回复“command"	auto
6	state	int	任务状态：0：待启动，1：正在进行，2：结束	0

删除定时通断任务

setting-timer-delete

指令简介

删除设备中已设置的单条定时通断电任务，删除为不可逆操作，删除后需重新设置。

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"action" : "delete",
　　"number" : 1,
　　"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	固定"delete"	delete
2	number	int	任务编号	1
3	type	String	设备设置固定值"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
　　"commandName" : "setting-timer-delete",
　　"mac" : "78e36d1df19c",
　　"message" : "ok",
　　"messageId" : "20260520",
　　"source" : "command",
　　"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-timer-delete
2	key1	int	控制设备一路通断 0：关灯，1：开灯	0
3	key2	int	控制设备二路通断 0：关灯，1：开灯	0
4	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	78e36d1df19c
5	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
6	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
7	source	String	指令回复“command"	command
8	success	boolean	执行结果，执行成功：true；执行失败：false	true
9	type	String	固定值"xxx"	event

设置定时通断任务

setting-timer-task

指令简介

新增或编辑定时通断电任务，设置后到点执行开启/关闭操作。

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"command" :
　　{
　　　　"key1" : 0,
　　　　"key2" : 0,
　　　　"type" : "event"
　　},
　　"hour" : 0,
　　"messageId" : "20260520",
　　"minute" : 0,
　　"number" : 1,
　　"repeat" : "week",
　　"task" : "timer",
　　"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	command	Object	指令
2	hour	int	小时0~23	0
3	key1	int	控制设备一路通断 0：关，1：开	0
4	key2	int	控制设备二路通断 0：关，1：开	0
5	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
6	minute	int	分钟0~60	0
7	number	int	任务编号	1
8	repeat	String	重复week：按周重复,day：按天重复,oneof:一次任务	week
9	task	String	固定值“timer"	timer
10	type	String	设备设置固定值"setting"	setting
11	type	String	设备设置固定值"event"	event

设备返回信息

设备向服务端订阅topic上报消息

{
　　"command" :
　　{
　　　　"key1" : 0,
　　　　"key2" : 0,
　　　　"type" : "event"
　　},
　　"commandName" : "setting-timer-task",
　　"hour" : 17,
　　"mac" : "78e36d1e1e28",
　　"messageId" : "20260520",
　　"minute" : 24,
　　"number" : 1,
　　"repeat" : "oneof",
　　"source" : "command"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	command	Object	指令	{"key1":0,"key2":0,"type":"event"}
2	commandName	String	指令名称	setting-timer-task
3	hour	int	小时0~23	17
4	key1	int	控制设备一路通断 0：关，1：开	0
5	key1	int	控制设备一路通断 0：关灯，1：开灯	0
6	key2	int	控制设备二路通断 0：关，1：开	0
7	key2	int	控制设备二路通断 0：关灯，1：开灯	0
8	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	78e36d1e1e28
9	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
10	minute	int	分钟0~60	24
11	number	int	任务编号	1
12	repeat	String	重复weekdays：按周重复,day：按天重复,oneof:一次任务	oneof
13	source	String	指令回复“command"	command
14	type	String	设备设置固定值"event"	event
15	type	String	控制设备固定传"event"	event

设备维护

重置设备

controller-reset

指令简介

将设备恢复至出厂状态，清除全部用户数据与配置，并自动重启。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "20260520",
"system" : "reset",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	system	String	重置/恢复出厂设置默认填"reset"	reset
3	type	String	固定值"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"messageId": "20260520",
"success": true,
"message": "ok",
"commandName": "controller-reset",
"source": "command",
"mac": "78e36d1e1e28"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-reset
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	78e36d1e1e28
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	source	String	指令回复“command"	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true

重启设备

controller-restart

指令简介

软重启后，通过指令设置的参数将生效，同时设备将重新连接Wifi/4G网络，注意设备IP地址可能发生变化

向设备发送指令

服务端向设备订阅topic发送消息

{
"system" : "restart",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	设备软重启固定传"restart"	restart
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"success": true,
"message": "ok",
"commandName": "controller-restart",
"source": "command",
"mac": "78e36d1e1e28"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-restart
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	78e36d1e1e28
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	source	String	指令回复“command"	command
5	success	boolean	执行结果，执行成功：true；执行失败：false	true

获取设备通讯协议

info-protocol

指令简介

获取当前设备与服务端交互的通信协议及协议配置参数，目前支持MQTT、TCP Client和HTTP Server（固件版本2.0.0以上支持），设备出厂时默认接入GemeOpen厂家MQTT测试服务器，免费提供客户调试使用，如需接入自己的服务器或使用其他协议，请自行搭建服务器。

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "protocol"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备通讯协议固定传protocol	protocol

设备返回信息

设备向服务端订阅topic上报消息

{
"protocol": "mqtt",
"mac": "78e36d1e1e28",
"source": "command",
"commandName": "info-protocol",
"server": "broker.emqx.io",
"port": 1883,
"clientId": "mqttx_a4c0c3e9",
"username": "1",
"subcribe": "dcq111",
"publish": "dcq110"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	mqttx_a4c0c3e9
2	commandName	String	指令名称	info-protocol
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	78e36d1e1e28
4	port	String	端口号	1883
5	protocol	String	协议类型	mqtt
6	publish	String	自定义发布主题注意:不可重复	dcq110
7	server	String	自定义服务器地址	broker.emqx.io
8	source	String	指令回复“command"	command
9	subcribe	String	自定义订阅主题，注意：不可重复	dcq111
10	username	String	自定义服务器用户名	1

设置PWM输出频率

setting-frequency

指令简介

设置PWM输出频率

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"frequency" : 1000,
　　"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	frequency	int	输出工作频率，范围（100-20K）hz设置后重启生效，频率越高，效果越好，但是MOS管开关损失能耗越高，发热越严重，建议1K左右	1000
2	type	String	控制设备固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
　　"bssid" : "a2b5f2cfecc2",
　　"code" : "GSLM2S",
　　"commandName" : "setting-frequency",
　　"duty1" : 100,
　　"duty2" : 100,
　　"fadeMs" : 2000,
　　"frequency" : 1000,
　　"ip" : "192.168.3.244",
　　"key1" : 0,
　　"key2" : 0,
　　"keyLock" : 0,
　　"mac" : "78e36d1e1e28",
　　"onState" : 1,
　　"overCurrent1" : 5,
　　"overCurrent2" : 5,
　　"signal" : -43,
　　"source" : "command",
　　"ssid" : "gemeopen",
　　"timerEnable" : 1,
　　"timerInterval" : 15,
　　"version" : "2.0.5",
　　"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	bssid	String	路由器 MAC 地址	a2b5f2cfecc2
2	code	String	设备型号代码	GSLM2S
3	commandName	String	指令名称	setting-frequency
4	duty1	int	输出占空比范围0-100	100
5	duty2	int	输出占空比范围0-100	100
6	fadeMs	int	LED:渐变速度；PWM:缓启动速度；单位：毫秒（ms）;范围值：10-5000	2000
7	frequency	int	输出工作频率，范围（100-20K）hz设置后重启生效，频率越高，效果越好，但是MOS管开关损失能耗越高，发热越严重，建议1K左右	1000
8	ip	String	设备连接WIFI后获取的IP	192.168.3.244
9	key1	int	控制设备一路通断 0：关灯，1：开灯	0
10	key2	int	控制设备二路通断 0：关灯，1：开灯	0
11	keyLock	int	按键锁，0：关闭，1：开启	0
12	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	78e36d1e1e28
13	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
14	overCurrent1	int	第一路堵转停止电流，单位A，范围值1-5，默认值：5	5
15	overCurrent2	int	第二路堵转停止电流，单位A，范围值1-5，默认值：5	5
16	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-43
17	source	String	指令回复“command"	command
18	ssid	String	设备当前连接的WIFI名称	gemeopen
19	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
20	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
21	version	String	当前固件版本号	2.0.5
22	wifiLock	int	配网锁，0：关闭，1：开启	0

自定义HTTP参数

setting-http

指令简介

用于配置http回调地址，用来设备事件推送地址，注意不支持https

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"maxRetry" : 3,
　　"protocol" : "http",
　　"type" : "custom",
　　"url" : "10.168.1.149"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	maxRetry	int	重试次数	3
2	protocol	String	协议类型	http
3	type	String	固定值"custom"	custom
4	url	String	上报地址	10.168.1.149

设备返回信息

设备向服务端订阅topic上报消息

{
　　"commandName" : "setting-http",
　　"mac" : "78e36d1e1e28",
　　"protocol" : "http",
　　"source" : "command",
　　"url" : "10.168.1.149"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-http
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	78e36d1e1e28
3	protocol	String	协议类型	http
4	source	String	指令回复“command"	command
5	url	String	http地址	10.168.1.149

设置按键控制锁

setting-key-lock

指令简介

功能按键锁定后，设备仅能通过MQTT/TCP协议操作，例如控制开关的通断、插座的通断电，都只能通过指令操作

向设备发送指令

服务端向设备订阅topic发送消息

{
"keyLock" : 0,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	keyLock	int	按键锁，0：关闭，1：开启	0
2	type	String	设备设置固定值"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName": "setting-key-lock",
"source": "command",
"signal": -43,
"mac": "78e36d1e1e28",
"code": "GSLM2S",
"version": "2.0.5",
"wifiLock": 0,
"keyLock": 0,
"key1": 0,
"key2": 0,
"duty1": 100,
"duty2": 100,
"fadeMs": 2000,
"onState": 1,
"ip": "192.168.3.244",
"ssid": "gemeopen",
"bssid": "a2b5f2cfecc2",
"frequency": 1000,
"overCurrent1": 5,
"overCurrent2": 5,
"timerEnable": 1,
"timerInterval": 15
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	bssid	String	路由器 MAC 地址	a2b5f2cfecc2
2	code	String	设备型号代码	GSLM2S
3	commandName	String	指令名称	setting-key-lock
4	duty1	int	输出占空比范围0-100	100
5	duty2	int	输出占空比范围0-100	100
6	fadeMs	int	LED:渐变速度；PWM:缓启动速度；单位：毫秒（ms）;范围值：10-5000	2000
7	frequency	int	输出工作频率，范围（100-20K）hz设置后重启生效，频率越高，效果越好，但是MOS管开关损失能耗越高，发热越严重，建议1K左右	1000
8	ip	String	设备连接WIFI后获取的IP	192.168.3.244
9	key1	int	控制设备一路通断 0：关灯，1：开灯	0
10	key2	int	控制设备二路通断 0：关灯，1：开灯	0
11	keyLock	int	按键锁，0：关闭，1：开启	0
12	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	78e36d1e1e28
13	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
14	overCurrent1	int	第一路堵转停止电流，单位A，范围值1-5，默认值：5	5
15	overCurrent2	int	第二路堵转停止电流，单位A，范围值1-5，默认值：5	5
16	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-43
17	source	String	指令回复“command"	command
18	ssid	String	设备当前连接的WIFI名称	gemeopen
19	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
20	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
21	version	String	当前固件版本号	2.0.5
22	wifiLock	int	配网锁，0：关闭，1：开启	0

自定义MQTT参数

setting-mqtt

指令简介

设备支持自定义MQTT，注意：在通过MQTT自定义MQTT信息后，需要将设备断电重启或者向设备发送重启命令才可生效。

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"clientId" : "mqttx_a4c0c3e9",
　　"password" : "1",
　　"port" : "1883",
　　"publish" : "dcq110",
　　"server" : "192.168.0.66",
　　"subcribe" : "dcq111",
　　"type" : "custom",
　　"username" : "1"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	mqttx_a4c0c3e9
2	password	String	密码	1
3	port	String	端口号	1883
4	publish	String	自定义发布主题注意:不可重复	dcq110
5	server	String	自定义服务器地址	192.168.0.66
6	subcribe	String	自定义订阅主题，注意：不可重复	dcq111
7	type	String	固定值"custom"	custom
8	username	String	自定义服务器用户名	1

设备返回信息

设备向服务端订阅topic上报消息

{
　　"publish" : "dcq110",
　　"server" : "192.168.0.66",
　　"source" : "command",
　　"subcribe" : "dcq111",
　　"username" : "1"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	publish	String	自定义发布主题注意:不可重复	dcq110
2	server	String	自定义服务器地址	192.168.0.66
3	source	String	指令回复“command"	command
4	subcribe	String	自定义订阅主题，注意：不可重复	dcq111
5	username	String	自定义服务器用户名	1

设置上电默认状态

setting-on-state

指令简介

断电记忆功能，默认关闭，即设备重新上电后，设备输出将处于断电状态

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"onState" : 1,
　　"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
2	type	String	控制设备固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
　　"bssid" : "a2b5f2cfecc2",
　　"code" : "GSLM2S",
　　"commandName" : "setting-on-state",
　　"duty1" : 100,
　　"duty2" : 100,
　　"fadeMs" : 2000,
　　"frequency" : 10000,
　　"ip" : "192.168.3.244",
　　"key1" : 0,
　　"key2" : 0,
　　"keyLock" : 0,
　　"mac" : "78e36d1e1e28",
　　"onState" : 1,
　　"overCurrent1" : 5,
　　"overCurrent2" : 5,
　　"signal" : -60,
　　"source" : "command",
　　"ssid" : "gemeopen",
　　"timerEnable" : 1,
　　"timerInterval" : 15,
　　"version" : "2.0.5",
　　"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	bssid	String	路由器 MAC 地址	a2b5f2cfecc2
2	code	String	设备型号代码	GSLM2S
3	commandName	String	指令名称	setting-on-state
4	duty1	int	输出占空比范围0-100	100
5	duty2	int	输出占空比范围0-100	100
6	fadeMs	int	LED:渐变速度；PWM:缓启动速度；单位：毫秒（ms）;范围值：10-5000	2000
7	frequency	int	输出工作频率，范围（100-20K）hz设置后重启生效，频率越高，效果越好，但是MOS管开关损失能耗越高，发热越严重，建议1K左右	10000
8	ip	String	设备连接WIFI后获取的IP	192.168.3.244
9	key1	int	控制设备一路通断 0：关灯，1：开灯	0
10	key2	int	控制设备二路通断 0：关灯，1：开灯	0
11	keyLock	int	按键锁，0：关闭，1：开启	0
12	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	78e36d1e1e28
13	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
14	overCurrent1	int	第一路堵转停止电流，单位A，范围值1-5，默认值：5	5
15	overCurrent2	int	第二路堵转停止电流，单位A，范围值1-5，默认值：5	5
16	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-60
17	source	String	指令回复“command"	command
18	ssid	String	设备当前连接的WIFI名称	gemeopen
19	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
20	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
21	version	String	当前固件版本号	2.0.5
22	wifiLock	int	配网锁，0：关闭，1：开启	0

设置堵转停止电流

setting-overcurren

指令简介

设置两路输出的过流保护阈值（单位：安培）。当连接的电机或负载被卡住无法运转时，电流会瞬间飙升，此功能用于设定一个"安全电流上限"，超过后自动切断输出，防止设备烧毁。

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"messageId" : "20260721144000004",
　　"overCurrent1" : 5,
　　"overCurrent2" : 5,
　　"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260721144000004
2	overCurrent1	int	第一路堵转停止电流，单位A，范围值1-5，默认值：5 • 检测机制：每100ms检测一次电流，连续5次超过阈值（约500ms持续过流）后触发保护 • 保护动作：自动切断该路输出（key自动置0） • 默认值：5A（最宽松）。建议根据实际负载额定电流适当调低，例如普通小电机设2~3A	5
3	overCurrent2	int	第二路堵转停止电流，单位A，范围值1-5，默认值：5	5
4	type	String	设备设置固定值"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
　　"bssid" : "a2b5f2cfecc2",
　　"code" : "GSLM2S",
　　"commandName" : "setting-overcurrent",
　　"duty1" : 100,
　　"duty2" : 100,
　　"fadeMs" : 2000,
　　"frequency" : 10000,
　　"ip" : "192.168.3.244",
　　"key1" : 0,
　　"key2" : 0,
　　"keyLock" : 0,
　　"mac" : "78e36d1e1e28",
　　"messageId" : "20260721144000004",
　　"onState" : 1,
　　"overCurrent1" : 5,
　　"overCurrent2" : 5,
　　"signal" : -60,
　　"source" : "command",
　　"ssid" : "gemeopen",
　　"timerEnable" : 1,
　　"timerInterval" : 15,
　　"version" : "2.0.5",
　　"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	bssid	String	路由器 MAC 地址	a2b5f2cfecc2
2	code	String	设备型号代码	GSLM2S
3	commandName	String	指令名称	setting-overcurrent
4	duty1	int	输出占空比范围0-100	100
5	duty2	int	输出占空比范围0-100	100
6	fadeMs	int	LED:渐变速度；PWM:缓启动速度；单位：毫秒（ms）;范围值：10-5000	2000
7	frequency	int	输出工作频率，范围（100-20K）hz设置后重启生效，频率越高，效果越好，但是MOS管开关损失能耗越高，发热越严重，建议1K左右	10000
8	ip	String	设备连接WIFI后获取的IP	192.168.3.244
9	key1	int	控制设备一路通断 0：关灯，1：开灯	0
10	key2	int	控制设备二路通断 0：关灯，1：开灯	0
11	keyLock	int	按键锁，0：关闭，1：开启	0
12	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	78e36d1e1e28
13	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260721144000004
14	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
15	overCurrent1	int	第一路堵转停止电流，单位A，范围值1-5，默认值：5	5
16	overCurrent2	int	第二路堵转停止电流，单位A，范围值1-5，默认值：5	5
17	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-60
18	source	String	指令回复“command"	command
19	ssid	String	设备当前连接的WIFI名称	gemeopen
20	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
21	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
22	version	String	当前固件版本号	2.0.5
23	wifiLock	int	配网锁，0：关闭，1：开启	0

自定义TCP参数

setting-tcp

指令简介

设备支持通过MQTT方式自定义TCP信息，注意：通过MQTT自定义TCP信息后，需要将设备断电重启或者向设备发送重启命令才可生效。

向设备发送指令

服务端向设备订阅topic发送消息

{
"clientId" : "mqttx_a4c0c3e9",
"password" : "1",
"port" : "1883",
"publish" : "dcq110",
"server" : "192.168.0.66",
"subcribe" : "dcq111",
"type" : "custom",
"username" : "1"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	mqttx_a4c0c3e9
2	password	String	密码	1
3	port	String	端口号	1883
4	publish	String	自定义发布主题注意:不可重复	dcq110
5	server	String	自定义服务器地址	192.168.0.66
6	subcribe	String	自定义订阅主题，注意：不可重复	dcq111
7	type	String	设备自定义固定传"custom"	custom
8	username	String	自定义服务器用户名	1

设备返回信息

设备向服务端订阅topic上报消息

{
"protocol": "tcp",
"mac": "78e36d1e1e28",
"source": "command",
"commandName": "setting-tcp",
"server": "10.168.1.149",
"port": 1234
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-tcp
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	78e36d1e1e28
3	port	String	端口号	1234
4	protocol	String	协议类型	tcp
5	server	String	自定义服务器地址	10.168.1.149
6	source	String	指令回复“command"	command

堵转成功自动上报

setting-timer-countdown-active

指令简介

堵转成功自动上报

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值

设备返回信息

设备向服务端订阅topic上报消息

{
　　"commandName" : "setting-timer-countdown-active",
　　"countdownSecond" : 10,
　　"remainingSecond" : 10,
　　"source" : "auto",
　　"state" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-timer-countdown-active
2	countdownSecond	int	倒计时总时间	10
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	78:e3:6d:1e:1e:28
4	remainingSecond	int	倒计时剩余时间，单位S	10
5	source	String	指令回复“command"	auto
6	state	int	任务状态：0：待启动，1：正在进行，2：结束	0

设置wifi账号

setting-wifi-config

指令简介

重启才会连接新设置的wifi信息

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"password" : "Aa123456",
　　"ssid" : "gemeopen",
　　"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	password	String	密码	Aa123456
2	ssid	String	设备当前连接的WIFI名称	gemeopen
3	type	String	控制设备固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
　　"commandName" : "setting-wifi-config",
　　"mac" : "78e36d1e1e28",
　　"message" : "ok",
　　"source" : "command",
　　"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-wifi-config
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	78e36d1e1e28
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	source	String	指令回复“command"	command
5	success	boolean	执行结果，执行成功：true；执行失败：false	true

设置ip获取方式

setting-wifi-dhcpEnable

指令简介

设备默认为动态获取ip，通过该接口开启静态IP，需重启生效配置的静态IP需和路由器处于同一网段下

向设备发送指令

服务端向设备订阅topic发送消息

{
"dhcpEnable" : 0,
"dns" : "192.168.0.1",
"gateway" : "192.168.0.1",
"local_ip" : "192.168.0.118",
"subnet" : "255.255.255.0",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	dhcpEnable	int	自动寻址1：开启， 0：关闭，默认开启	0
2	dns	String	DNS服务器地址	192.168.0.1
3	gateway	String	默认网关	192.168.0.1
4	local_ip	String	IP地址	192.168.0.118
5	subnet	String	子网掩码	255.255.255.0
6	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"success": true,
"message": "ok",
"commandName": "setting-wifi-dhcpEnable",
"source": "command",
"mac": "78e36d1e1e28"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-wifi-dhcpEnable
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	78e36d1e1e28
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	source	String	指令回复“command"	command
5	success	boolean	执行结果，执行成功：true；执行失败：false	true

设置WiFi配网锁

setting-wifi-lock

指令简介

wifi配网锁定后，设备无法通过长按配网按钮进入配网操作，仅能通过MQTT/TCP协议解锁配网功能

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"type" : "setting",
　　"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	设置设备固定传"setting"	setting
2	wifiLock	int	配网锁，0：关闭，1：开启	0

设备返回信息

设备向服务端订阅topic上报消息

{
　　"bssid" : "a2b5f2cfecc2",
　　"code" : "GSLM2S",
　　"commandName" : "setting-wifi-lock",
　　"duty1" : 100,
　　"duty2" : 100,
　　"fadeMs" : 2000,
　　"frequency" : 10000,
　　"ip" : "192.168.3.244",
　　"key1" : 0,
　　"key2" : 0,
　　"keyLock" : 0,
　　"mac" : "78e36d1e1e28",
　　"onState" : 1,
　　"overCurrent1" : 5,
　　"overCurrent2" : 5,
　　"signal" : -60,
　　"source" : "command",
　　"ssid" : "gemeopen",
　　"timerEnable" : 1,
　　"timerInterval" : 15,
　　"version" : "2.0.5",
　　"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	bssid	String	路由器 MAC 地址	a2b5f2cfecc2
2	code	String	设备型号代码	GSLM2S
3	commandName	String	指令名称	setting-wifi-lock
4	duty1	int	输出占空比范围0-100	100
5	duty2	int	输出占空比范围0-100	100
6	fadeMs	int	LED:渐变速度；PWM:缓启动速度；单位：毫秒（ms）;范围值：10-5000	2000
7	frequency	int	输出工作频率，范围（100-20K）hz设置后重启生效，频率越高，效果越好，但是MOS管开关损失能耗越高，发热越严重，建议1K左右	10000
8	ip	String	设备连接WIFI后获取的IP	192.168.3.244
9	key1	int	控制设备一路通断 0：关灯，1：开灯	0
10	key2	int	控制设备二路通断 0：关灯，1：开灯	0
11	keyLock	int	按键锁，0：关闭，1：开启	0
12	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	78e36d1e1e28
13	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
14	overCurrent1	int	第一路堵转停止电流，单位A，范围值1-5，默认值：5	5
15	overCurrent2	int	第二路堵转停止电流，单位A，范围值1-5，默认值：5	5
16	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-60
17	source	String	指令回复“command"	command
18	ssid	String	设备当前连接的WIFI名称	gemeopen
19	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
20	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
21	version	String	当前固件版本号	2.0.5
22	wifiLock	int	配网锁，0：关闭，1：开启	0
