智能通断器25A-S2 Plus-4G开发者文档

产品型号：GSMM1P1-4G

产品概要信息

基本描述

25A计量带天线带隔离电源4G版

主要特点

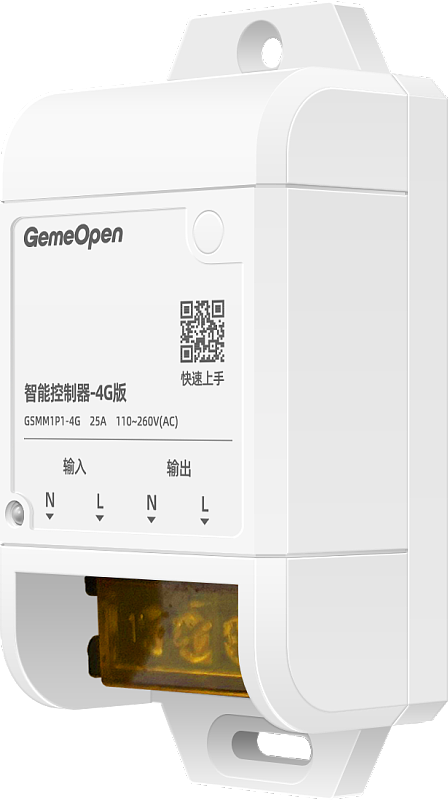

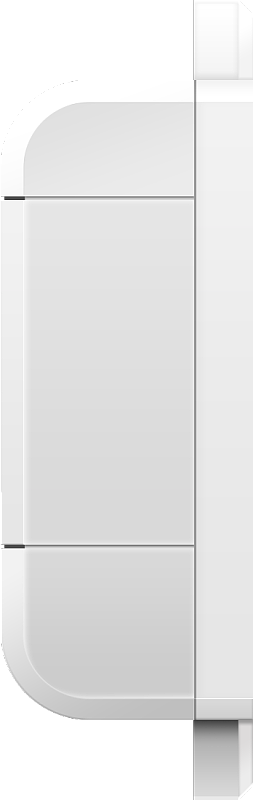

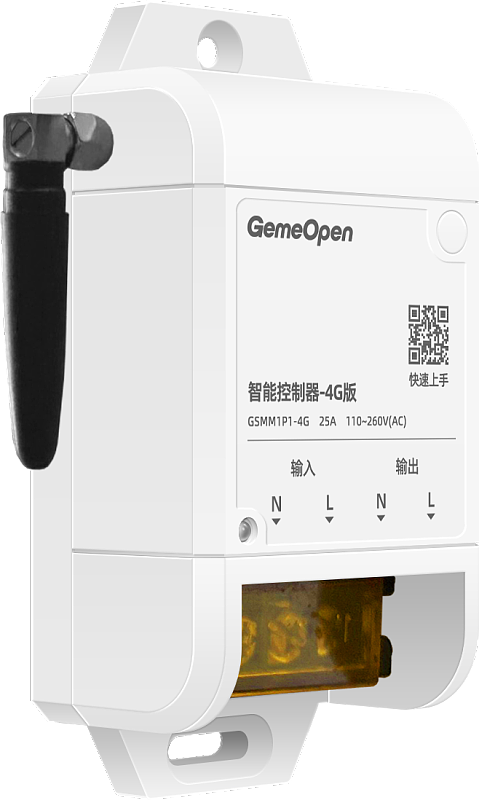

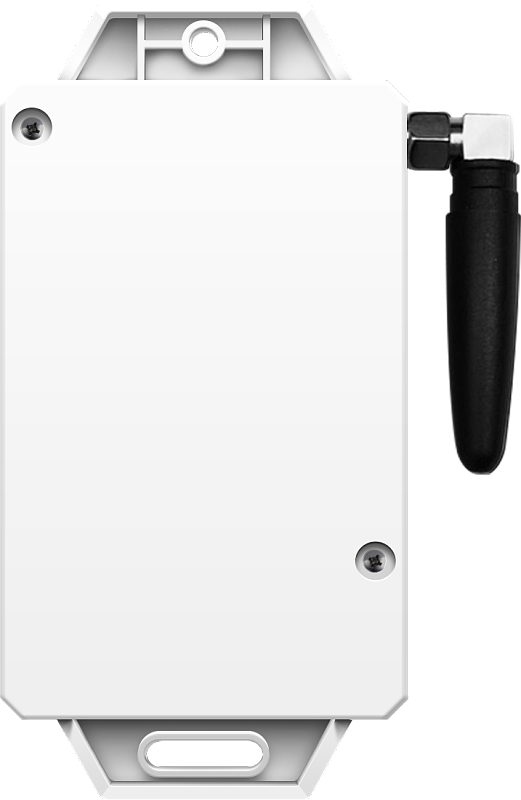

产品图片

技术支持

企业微信扫一扫

武汉智鸟科技有限责任公司

企业官网：www.smart-bird.cn

服务热线：130-0715-9689

办公地址：湖北省武汉市高新大道光谷崇文中心B1栋1401、1409

控制采集

远程控制设备通断电

controller-event

指令简介

通断器、空开、10A-86插座、16A-86插座、10A转换器插座、16A转换器插座等单路设备的通电或断电操作

向设备发送指令

服务端向设备订阅topic发送消息

{
"key" : 0,
"type" : "event"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	key	int	设备通断电状态，0：断电，1：通电	0
2	type	String	固定值"event"	event

设备返回信息

设备向服务端订阅topic上报消息

{
"iccid" : "898608911026D0257696",
"imei" : "868926080844258",
"key" : 0,
"keyLock" : 0,
"mcu" : "Air780EPM",
"onState" : 1,
"resetLock" : 0,
"signal" : 16,
"timerEnable" : 1,
"timerInterval" : 15,
"type" : "GSMM1P1-4G",
"version" : "1.0.1"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	iccid	String	SIM-卡ICCID值	898608911026D0257696
2	imei	String	设备唯一标识	868926080844258
3	key	int	设备通断电状态，0：断电，1：通电	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	mcu	String	芯片型号	Air780EPM
6	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
7	resetLock	int	重置锁，0：关闭，1：开启	0
8	signal	int	信号强度，显示规则为：signal int 信号强度，取值范围(0~31),值越大越好	16
9	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
10	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
11	type	String	设备型号	GSMM1P1-4G
12	version	String	当前固件版本号	1.0.1

设置用电数据上报频率

device-timer-interval

指令简介

配置设备数据的定时上报参数，包括是否上报与上报频率。启用后，设备按设定频率周期上报电量、开关状态等数据至服务器。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"timerEnable" : 1,
"timerInterval" : 15,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
2	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
3	timerInterval	int	电量信息上报时间间隔（单位秒），取值范围5-86400	15
4	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值

用电数据自动上报

device-timer-task

指令简介

查看设备定时上报数据的 JSON 格式，供服务器端对接解析设备上报的数据。是否上报与上报频率由"设置数据定时上报频率"指令配置，配置后设备按周期将数据发布至约定主题（topic），设备端无订阅行为（仅发布），服务端订阅该发布主题后即可接收上报数据。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值

设备返回信息

设备向服务端订阅topic上报消息

{
"key": 0,
"voltage": "239.265",
"power": "0.000",
"imei": "868926080844258",
"energy": "0.000",
"current": "0.000",
"messageId": "auto"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	current	float	当前电流，单位A，保留三位小数	0.000
2	energy	float	累计用电量，单位KW*H，保留三位小数，断电后不会归零，重置后会归零	0.000
3	imei	String	设备唯一标识	868926080844258
4	key	int	设备通断电状态，0：断电，1：通电	0
5	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	auto
6	power	float	当前功率，单位W，保留三位小数	0.000
7	voltage	float	当前电压，单位V，保留三位小数	239.265

获取设备基础信息

info-all

指令简介

获取设备信息一般会包含：设备通断电状态、MAC/IMEI、固件版本、设备内网IP地址、设备WIFI网络名称等信息，不同的产品返回的信息有所差异

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "info"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备基本信息固定传"info"	info

设备返回信息

设备向服务端订阅topic上报消息

{
"iccid" : "898608911026D0257696",
"imei" : "868926080844258",
"key" : 0,
"keyLock" : 0,
"mcu" : "Air780EPM",
"onState" : 1,
"resetLock" : 0,
"signal" : 17,
"timerEnable" : 1,
"timerInterval" : 15,
"type" : "GSMM1P1-4G",
"version" : "1.0.1"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	iccid	String	SIM-卡ICCID值	898608911026D0257696
2	imei	String	设备唯一标识	868926080844258
3	key	int	设备通断电状态，0：断电，1：通电	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	mcu	String	芯片型号	Air780EPM
6	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
7	resetLock	int	重置锁，0：关闭，1：开启	0
8	signal	int	信号强度，显示规则为：signal int 信号强度，取值范围(0~31),值越大越好	17
9	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
10	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
11	type	String	设备型号	GSMM1P1-4G
12	version	String	当前固件版本号	1.0.1

获取设备用电信息

info-statistic

指令简介

获取设备采集的累积电量、实时电压、实时电流、实时功率信息，注意不同的设备数值单位有区别，取决于设备设计的精度

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "statistic"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备电量信息固定传"statistic"	statistic

设备返回信息

设备向服务端订阅topic上报消息

{
"key": 0,
"voltage": "238.064",
"power": "0.000",
"imei": "868926080844258",
"energy": "0.000",
"current": "0.000"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	current	float	当前电流，单位A，保留三位小数	0.000
2	energy	float	累计用电量，单位KW*H，保留三位小数，断电后不会归零，重置后会归零	0.000
3	imei	String	设备唯一标识	868926080844258
4	key	int	设备通断电状态，0：断电，1：通电	0
5	power	float	当前功率，单位W，保留三位小数	0.000
6	voltage	float	当前电压，单位V，保留三位小数	238.064

设备维护

设备重置/恢复出厂设置

controller-reset

指令简介

恢复出厂设置后配网信息和自定义信息都会清空，请谨慎操作！

向设备发送指令

服务端向设备订阅topic发送消息

{
"system" : "reset",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	重置/恢复出厂设置默认填"reset"	reset
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"system" : "reset",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	重置/恢复出厂设置默认填"reset"	reset
2	type	String	固定值"setting"	setting

设备软重启

controller-restart

指令简介

软重启后，通过指令设置的参数将生效，同时设备将重新连接Wifi/4G网络，注意设备IP地址可能发生变化

向设备发送指令

服务端向设备订阅topic发送消息

{
"system" : "restart",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	设备软重启固定传"restart"	restart
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"system" : "restart",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	重置/恢复出厂设置默认填"reset"	restart
2	type	String	固定值"setting"	setting

累计用电量清零

energy-clear

指令简介

将设备累计用电量清零，清零后从零开始重新累计统计，仅清除累计用电量，不影响其他数据。清零为不可逆操作，清除后累计数据无法恢复！

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"system" : "energy-clear",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
2	system	String	重置/恢复出厂设置默认填"reset"	energy-clear
3	type	String	固定值"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "energy-clear",
"mac" : "868926080844258",
"message" : "ok",
"messageId" : "202201241610366046",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	energy-clear
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	868926080844258
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
5	source	String	指令回复“command"	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true

获取设备通信协议

info-protocol

指令简介

获取当前设备与服务端交互的通信协议及协议配置参数，目前支持MQTT、TCP Client和HTTP Server（固件版本2.0.0以上支持），设备出厂时默认接入GemeOpen厂家MQTT测试服务器，免费提供客户调试使用，如需接入自己的服务器或使用其他协议，请自行搭建服务器。

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "protocol"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备通讯协议固定传"protocol"	protocol

设备返回信息

设备向服务端订阅topic上报消息

{
"subcribe": "/INIT/xpNsEyosAtDZ/868926080844258/subscribe",
"port": "1883",
"publish": "/INIT/xpNsEyosAtDZ/868926080844258/publish",
"server": "mqtt.smart-bird.cn",
"protocol": "mqtt",
"username": "xpNsEyosAtDZ",
"clientId": "868926080844258"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	868926080844258
2	port	String	端口号	1883
3	protocol	String	协议类型	mqtt
4	publish	String	自定义发布主题注意:不可重复	/INIT/xpNsEyosAtDZ/868926080844258/publish
5	server	String	自定义服务器地址	mqtt.smart-bird.cn
6	subcribe	String	自定义订阅主题，注意：不可重复	/INIT/xpNsEyosAtDZ/868926080844258/subscribe
7	username	String	自定义服务器用户名	xpNsEyosAtDZ

设置按键控制锁

setting-key-lock

指令简介

功能按键锁定后，设备仅能通过MQTT/TCP协议操作，例如控制开关的通断、插座的通断电，都只能通过指令操作

向设备发送指令

服务端向设备订阅topic发送消息

{
"keyLock" : 1,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	keyLock	int	按键锁，0：关闭，1：开启	1
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"iccid" : "898608911026D0257696",
"imei" : "868926080844258",
"key" : 0,
"keyLock" : 1,
"mcu" : "Air780EPM",
"onState" : 1,
"resetLock" : 0,
"signal" : 16,
"timerEnable" : 1,
"timerInterval" : 15,
"type" : "GSMM1P1-4G",
"version" : "1.0.1"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	iccid	String	SIM-卡ICCID值	898608911026D0257696
2	imei	String	设备唯一标识	868926080844258
3	key	int	设备通断电状态，0：断电，1：通电	0
4	keyLock	int	按键锁，0：关闭，1：开启	1
5	mcu	String	芯片型号	Air780EPM
6	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
7	resetLock	int	重置锁，0：关闭，1：开启	0
8	signal	int	信号强度，显示规则为：signal int 信号强度，取值范围(0~31),值越大越好	16
9	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
10	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
11	type	String	设备型号	GSMM1P1-4G
12	version	String	当前固件版本号	1.0.1

自定义MQTT参数

setting-mqtt

指令简介

设备支持自定义MQTT，注意：在通过MQTT自定义MQTT信息后，需要将设备断电重启或者向设备发送重启命令才可生效。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	admin
2	password	String	密码	123456
3	port	String	端口号	1883
4	protocol	String	协议类型	mqtt
5	publish	String	自定义发布主题注意:不可重复	/topic/qos0
6	server	String	自定义服务器地址	192.168.0.66
7	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
8	type	String	设备自定义固定传"custom"	custom
9	username	String	自定义服务器用户名	username

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	admin
2	imei	String	设备唯一标识	862323080739884
3	password	String	密码	123456
4	port	String	端口号	1883
5	protocol	String	协议类型	mqtt
6	publish	String	自定义发布主题注意:不可重复	/topic/qos0
7	server	String	自定义服务器地址	192.168.0.66
8	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
9	type	String	设备自定义固定传"custom"	custom
10	username	String	自定义服务器用户名	username

设置上电默认状态

setting-on-state

指令简介

配置设备断电恢复后输出的默认状态，即断电恢复瞬间设备是通电还是断电。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	imei	String	设备唯一标识	861556071286636
2	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
3	type	String	设备设置固定传"setting"	setting

设置按键重置锁

setting-reset-lock

指令简介

开启后设备只能通过mqtt,tcp方式重置.

向设备发送指令

服务端向设备订阅topic发送消息

{
"resetLock" : 1,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	resetLock	int	重置锁，0：关闭，1：开启	1
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"iccid" : "898608911026D0257696",
"imei" : "868926080844258",
"key" : 0,
"keyLock" : 0,
"mcu" : "Air780EPM",
"onState" : 1,
"resetLock" : 1,
"signal" : 17,
"timerEnable" : 1,
"timerInterval" : 15,
"type" : "GSMM1P1-4G",
"version" : "1.0.1"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	iccid	String	SIM-卡ICCID值	898608911026D0257696
2	imei	String	设备唯一标识	868926080844258
3	key	int	设备通断电状态，0：断电，1：通电	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	mcu	String	芯片型号	Air780EPM
6	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
7	resetLock	int	重置锁，0：关闭，1：开启	1
8	signal	int	信号强度，显示规则为：signal int 信号强度，取值范围(0~31),值越大越好	17
9	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
10	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
11	type	String	设备型号	GSMM1P1-4G
12	version	String	当前固件版本号	1.0.1
