交流双路智能通断器10A-WiFi开发者文档

产品型号：GSMM2B

产品概要信息

基本描述

主要特点

WiFi网络，双路输出，
AC85~265V宽电压输入，

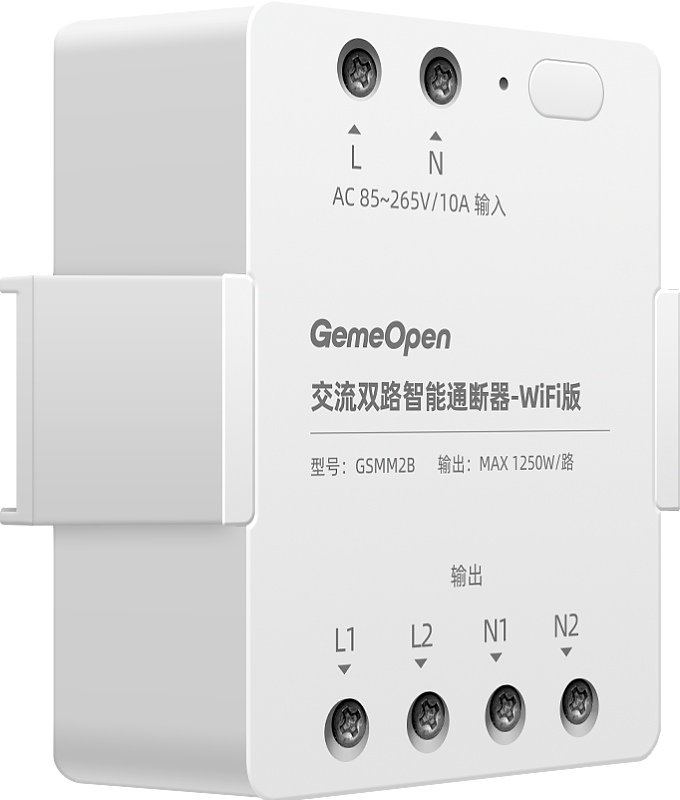

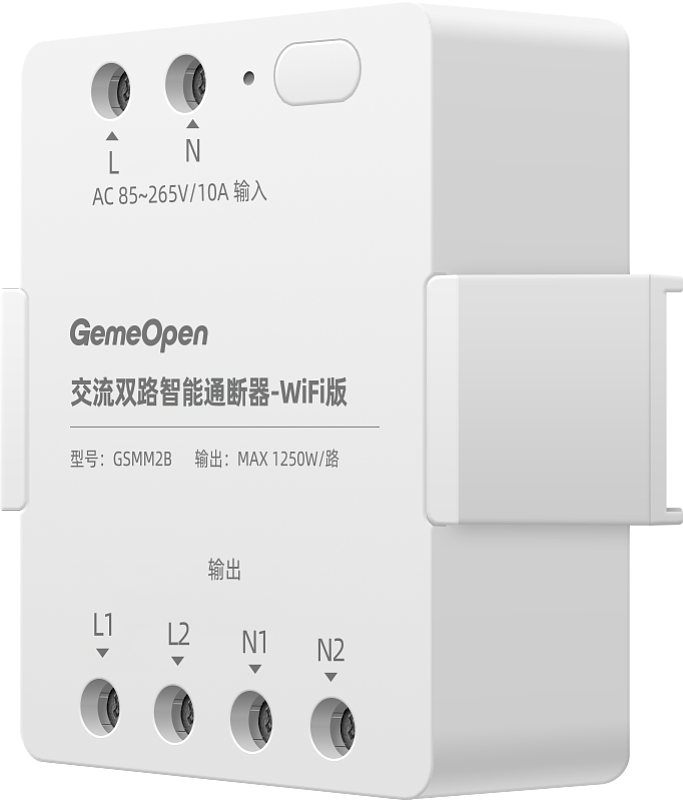

产品图片

技术支持

企业微信扫一扫

武汉智鸟科技有限责任公司

企业官网：www.smart-bird.cn

服务热线：130-0715-9689

办公地址：湖北省武汉市高新大道光谷崇文中心B1栋1401、1409

控制采集

远程控制设备

controller-event

指令简介

通断器、空开、10A-86插座、16A-86插座、10A转换器插座、16A转换器插座等单路设备的通电或断电操作

向设备发送指令

服务端向设备订阅topic发送消息

{
"key1" : 0,
"key2" : 0,
"type" : "event"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	key1	int	控制设备一路通断 0：关灯，1：开灯	0
2	key2	int	控制设备二路通断 0：关灯，1：开灯	0
3	type	String	控制设备开关固定传"event"	event

设备返回信息

设备向服务端订阅topic上报消息

{
"bssid" : "742ad7790468",
"commandName" : "controller-event",
"ip" : "192.168.0.112",
"key1" : 0,
"key2" : 0,
"keyLock" : 0,
"mac" : "b0a6044bb720",
"onState" : 1,
"signal" : -47,
"source" : "command",
"ssid" : "gemeopen",
"timerEnable" : 1,
"timerInterval" : 15,
"type" : "GSMM2B",
"version" : "1.0.7",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	bssid	String	路由器 MAC 地址	742ad7790468
2	commandName	String	指令名称	controller-event
3	ip	String	设备连接WIFI后获取的IP	192.168.0.112
4	key1	int	控制设备一路通断 0：关灯，1：开灯	0
5	key2	int	控制设备二路通断 0：关灯，1：开灯	0
6	keyLock	int	按键锁，0：关闭，1：开启	0
7	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	b0a6044bb720
8	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
9	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-47
10	source	String	指令回复“command"	command
11	ssid	String	设备当前连接的WIFI名称	gemeopen
12	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
13	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
14	type	String	设备型号	GSMM2B
15	version	String	当前固件版本号	1.0.7
16	wifiLock	int	配网锁，0：关闭，1：开启	0

获取设备信息

info-all

指令简介

获取设备信息一般会包含：设备通断电状态、MAC/IMEI、固件版本、设备内网IP地址、设备WIFI网络名称等信息，不同的产品返回的信息有所差异

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "info"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备基本信息固定传"info"	info

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	info-all
2	ip	String	设备连接WIFI后获取的IP	192.168.122.119
3	key1	int	控制设备一路通断 0：关灯，1：开灯	0
4	key2	int	控制设备二路通断 0：关灯，1：开灯	0
5	keyLock	int	按键锁，0：关闭，1：开启	0
6	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
7	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
8	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
9	source	String	指令回复“command"	command
10	ssid	String	设备当前连接的WIFI名称	GemeOpen
11	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
12	type	String	设备类型	GSMM2B
13	version	String	当前固件版本号	1.2.3
14	wifiLock	int	配网锁，0：关闭，1：开启	0

获取设备统计信息

info-statistic

指令简介

获取设备采集的累积电量、实时电压、实时电流、实时功率信息，注意不同的设备数值单位有区别，取决于设备设计的精度

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "statistic"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备电量信息固定传"statistic"	statistic

设备返回信息

设备向服务端订阅topic上报消息

{
"mac": "b0a6044bb720",
"commandName": "info-statistic",
"source": "command",
"voltage": 231.973,
"current_1": 0.004,
"power_1": 0.314,
"energy_1": 0,
"current_2": 0.004,
"power_2": 0.252,
"energy_2": 0,
"key1": 0,
"key2": 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	info-statistic
2	key1	int	控制设备一路通断 0：关灯，1：开灯	0
3	key2	int	控制设备二路通断 0：关灯，1：开灯	0
4	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	b0a6044bb720
5	source	String	指令回复“command"	command
6	voltage	float	当前电压，单位V，保留三位小数	231.973

设置按键控制锁

setting-key-lock

指令简介

功能按键锁定后，设备仅能通过MQTT/TCP协议操作，例如控制开关的通断、插座的通断电，都只能通过指令操作

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"keyLock" : 1,
　　"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	keyLock	int	按键锁，0：关闭，1：开启	1
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
　　"bssid" : "742ad7790468",
　　"commandName" : "setting-key-lock",
　　"ip" : "192.168.0.112",
　　"key1" : 1,
　　"key2" : 1,
　　"keyLock" : 1,
　　"mac" : "b0a6044bb720",
　　"onState" : 1,
　　"signal" : -47,
　　"source" : "command",
　　"ssid" : "gemeopen",
　　"timerEnable" : 1,
　　"timerInterval" : 15,
　　"type" : "GSMM2B",
　　"version" : "1.0.7",
　　"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	bssid	String	路由器 MAC 地址	742ad7790468
2	commandName	String	指令名称	setting-key-lock
3	ip	String	设备连接WIFI后获取的IP	192.168.0.112
4	key1	int	控制设备一路通断 0：关灯，1：开灯	1
5	key2	int	控制设备二路通断 0：关灯，1：开灯	1
6	keyLock	int	按键锁，0：关闭，1：开启	1
7	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	b0a6044bb720
8	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
9	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-47
10	source	String	指令回复“command"	command
11	ssid	String	设备当前连接的WIFI名称	gemeopen
12	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
13	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
14	type	String	设备型号	GSMM2B
15	version	String	当前固件版本号	1.0.7
16	wifiLock	int	配网锁，0：关闭，1：开启	0

定时任务

定时任务查询

info-timer-task-query

指令简介

查询设备已设置的定时通断电任务列表及详情。

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"action" : "timerTaskQuery",
　　"type" : "event"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	固定值timerTaskQuery	timerTaskQuery
2	type	String	设备设置固定传"event"	event

设备返回信息

设备向服务端订阅topic上报消息

{
　　"action" : "timerTaskQuery",
　　"commandName" : "info-timer-task-query",
　　"list" : [{"number":1,"hour":0,"repeat":"oneof","command":{"key1":0,"key2":0,"type":"event"},"minute":0}],
　　"mac" : "b0a6044bb720",
　　"source" : "command",
　　"type" : "event"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	设备定时任务查询默认填"timerTaskQuery"	timerTaskQuery
2	commandName	String	指令名称	info-timer-task-query
3	list	List	list为列表，参数带number、week、hour、minute、repeat是定时按星期时分执行一次，参数不带week则是每天按时分循环执行,key1、key2、key3含义同event指令	[{"number":1,"hour":0,"repeat":"oneof","command":{"key1":0,"key2":0,"type":"event"},"minute":0}]
4	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	b0a6044bb720
5	source	String	指令回复“command"	command
6	type	String	固定值"event"	event

设计倒计时任务

setting-timer-countdown

指令简介

设置倒计时任务——指定时长与到点动作（关闭/开启）。

向设备发送指令

服务端向设备订阅topic发送消息

{
"countdownSecond" : 10,
"finishCommand" :
{
"duty1" : 100,
"duty2" : 100,
"duty3" : 100,
"type" : "event"
},
"messageId" : "$messageId",
"task" : "countdown",
"timerInterval" : 1,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	countdownSecond	int	倒计时总时间	10
2	duty1	int	输出占空比范围0-100	100
3	duty2	int	输出占空比范围0-100	100
4	duty3	int	输出占空比范围0-100	100
5	finishCommand	Object	完成任务	{"duty1":100,"duty2":100,"duty3":100,"type":"event"}
6	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	$messageId
7	task	String	固定值“countdown"	countdown
8	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	1
9	type	String	固定值"event"	event
10	type	String	固定值"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-timer-countdown",
"countdownSecond" : 10,
"finishCommand" :
{
"key1" : 0,
"key2" : 0,
"type" : "event"
},
"mac" : "b0a6044bb720",
"messageId" : "$messageId",
"source" : "command",
"task" : "countdown",
"timerInterval" : 1,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-timer-countdown
2	countdownSecond	int	倒计时总时间	10
3	finishCommand	Object	完成任务	{"key1":0,"key2":0,"type":"event"}
4	key1	int	控制设备一路通断 0：关灯，1：开灯	0
5	key2	int	控制设备二路通断 0：关灯，1：开灯	0
6	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	b0a6044bb720
7	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	$messageId
8	source	String	指令回复“command"	command
9	task	String	固定值“countdown"	countdown
10	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	1
11	type	String	固定值"event"	event
12	type	String	固定值"setting"	setting

倒计时任务自动上报

setting-timer-countdown-active

指令简介

查看设备倒计时状态上报的 JSON 格式定义，供服务端对接解析设备上报的倒计时状态数据。上报频率由"设置倒计时任务"指令配置，配置后设备按周期将数据发布至约定主题（topic），设备端无订阅行为（仅发布），服务端订阅该发布主题后即可接收上报数据。

向设备发送指令

服务端向设备订阅topic发送消息

{
"commandName":"setting-timer-countdown-active",
"countdownSecond":10,
"mac":"78E36D1DFB78",
"remainingSecond":10,
"source":"auto",
"state":0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-timer-countdown-active
2	countdownSecond	int	倒计时总时间	10
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	78E36D1DFB78
4	remainingSecond	int	倒计时剩余时间，单位S	10
5	source	String	指令回复“command"	auto
6	state	int	任务状态：0：待启动，1：正在进行，2：结束	0

设备返回信息

设备向服务端订阅topic上报消息

{
"state": 0,
"remainingSecond": 10,
"countdownSecond": 10,
"mac": "b0a6044bb720",
"commandName": "setting-timer-countdown-active",
"source": "auto"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-timer-countdown-active
2	countdownSecond	int	倒计时总时间	10
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	b0a6044bb720
4	remainingSecond	int	倒计时剩余时间，单位S	10
5	source	String	指令回复“command"	auto
6	state	int	任务状态：0：待启动，1：正在进行，2：结束	0

清除倒计时任务

setting-timer-countdown-clear

指令简介

清除设备中已设置的倒计时任务。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"task" : "countdown-clear",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	消息ID字段	202201241610366046
2	task	String	固定值"countdown-clear"	countdown-clear
3	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"messageId": "202201241610366046",
"success": true,
"message": "ok",
"commandName": "setting-timer-countdown-clear",
"source": "command",
"mac": "b0a6044bb720"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-timer-countdown-clear
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	b0a6044bb720
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
5	source	String	指令回复“command"	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true

删除定时任务

setting-timer-delete

指令简介

删除设备中已设置的单条定时通断电任务，删除为不可逆操作，删除后需重新设置。

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"action" : "delete",
　　"countdownSecond" : 10,
　　"finishCommand" :
　　{
　　　　"duty1" : 100,
　　　　"duty2" : 100,
　　　　"duty3" : 100,
　　　　"type" : "event"
　　},
　　"messageId" : "202201241610366046",
　　"number" : 1,
　　"task" : "countdown",
　　"timerInterval" : 1,
　　"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	固定值delete	delete
2	countdownSecond	int	倒计时总时间	10
3	duty1	int	输出占空比范围0-100	100
4	duty2	int	输出占空比范围0-100	100
5	duty3	int	输出占空比范围0-100	100
6	finishCommand	Object	完成任务	{"duty1":100,"duty2":100,"duty3":100,"type":"event"}
7	messageId	String	消息ID字段	202201241610366046
8	number	int	任务编号	1
9	task	String	固定值“countdown"	countdown
10	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	1
11	type	String	设备设置固定传"setting"	setting
12	type	String	固定值"event"	event

设备返回信息

设备向服务端订阅topic上报消息

{
　　"commandName" : "setting-timer-delete",
　　"mac" : "b0a6044bb720",
　　"message" : "ok",
　　"messageId" : "202201241610366046",
　　"source" : "command",
　　"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-timer-delete
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	b0a6044bb720
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
5	source	String	指令回复“command"	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true

设置定时任务

setting-timer-task

指令简介

新增或编辑定时通断电任务，设置后到点执行开启/关闭操作。

向设备发送指令

服务端向设备订阅topic发送消息

{
"command" :
{
"key1" : 0,
"key2" : 0
},
"hour" : 0,
"messageId" : "202201241610366046",
"minute" : 0,
"number" : 1,
"repeat" : "oneof",
"task" : "timer",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	command	Object	指令	{"key1":0,"key2":0}
2	hour	int	小时0~23	0
3	key1	int	控制设备一路通断 0：关灯，1：开灯	0
4	key2	int	控制设备二路通断 0：关灯，1：开灯	0
5	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
6	minute	int	分钟0~60	0
7	number	int	任务编号	1
8	repeat	String	重复weekdays：按周重复,day：按天重复,oneof:一次任务	oneof
9	task	String	固定值“countdown"	timer
10	type	String	固定值"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-timer-delete",
"mac" : "b0a6044bb720",
"message" : "ok",
"messageId" : "202201241610366046",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-timer-delete
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	b0a6044bb720
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
5	source	String	指令回复“command"	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true

设备维护

重置/恢复出厂设置

controller-reset

指令简介

恢复出厂设置后配网信息和自定义信息都会清空，请谨慎操作！

向设备发送指令

服务端向设备订阅topic发送消息

{
"system" : "reset",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	重置/恢复出厂设置默认填"reset"	reset
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"success": true,
"message": "ok",
"commandName": "controller-reset",
"source": "command",
"mac": "b0a6044bb720"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-reset
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	b0a6044bb720
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	source	String	指令回复“command"	command
5	success	boolean	执行结果，执行成功：true；执行失败：false	true

设备软重启·

controller-restart

指令简介

软重启后，通过指令设置的参数将生效，同时设备将重新连接Wifi/4G网络，注意设备IP地址可能发生变化

向设备发送指令

服务端向设备订阅topic发送消息

{
"system" : "restart",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	设备软重启固定传"restart"	restart
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"success": true,
"message": "ok",
"commandName": "controller-restart",
"source": "command",
"mac": "b0a6044bb720"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-restart
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	b0a6044bb720
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	source	String	指令回复“command"	command
5	success	boolean	执行结果，执行成功：true；执行失败：false	true

电量清零

energy-clear

指令简介

将设备累计用电量清零，清零后从零开始重新累计统计，仅清除累计用电量，不影响其他数据。清零为不可逆操作，清除后累计数据无法恢复！

向设备发送指令

服务端向设备订阅topic发送消息

{
"system" : "energy-clear",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	energy-clear 电量清零	energy-clear
2	type	String	设置设备固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"success": true,
"message": "ok",
"commandName": "energy-clear",
"source": "command",
"mac": "b0a6044bb720"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	energy-clear
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	b0a6044bb720
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	source	String	指令回复“command"	command
5	success	boolean	执行结果，执行成功：true；执行失败：false	true

获取设备通讯信息

info-protocol

指令简介

获取设备通讯信息

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "protocol"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备通讯协议固定传protocol	protocol

设备返回信息

设备向服务端订阅topic上报消息

{
"protocol": "mqtt",
"mac": "b0a6044bb720",
"source": "command",
"commandName": "info-protocol",
"server": "mqtt.smart-bird.cn",
"port": 1883,
"clientId": "b0a6044bb720",
"username": "uYDyeMaaKDxV",
"subcribe": "/uefyqI/uYDyeMaaKDxV/b0a6044bb720/publish",
"publish": "/uefyqI/uYDyeMaaKDxV/b0a6044bb720/subscribe"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	b0a6044bb720
2	commandName	String	指令名称	info-protocol
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	b0a6044bb720
4	port	String	端口号	1883
5	protocol	String	协议类型	mqtt
6	publish	String	自定义发布主题注意:不可重复	/uefyqI/uYDyeMaaKDxV/b0a6044bb720/subscribe
7	server	String	自定义服务器地址	mqtt.smart-bird.cn
8	source	String	指令回复“command"	command
9	subcribe	String	自定义订阅主题，注意：不可重复	/uefyqI/uYDyeMaaKDxV/b0a6044bb720/publish
10	username	String	自定义服务器用户名	uYDyeMaaKDxV

自定义MQTT

setting-mqtt

指令简介

设备支持自定义MQTT，注意：在通过MQTT自定义MQTT信息后，需要将设备断电重启或者向设备发送重启命令才可生效。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	admin
2	password	String	密码	password
3	port	String	端口号	1883
4	protocol	String	协议类型	mqtt
5	publish	String	自定义发布主题注意:不可重复	/topic/qos0
6	server	String	自定义服务器地址	192.168.0.66
7	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
8	type	String	设备自定义固定传"custom"	custom
9	username	String	自定义服务器用户名	username

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	admin
2	commandName	String	指令名称	setting-mqtt
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
4	port	String	端口号	1883
5	protocol	String	协议类型	mqtt
6	publish	String	自定义发布主题注意:不可重复	/topic/qos0
7	server	String	自定义服务器地址	192.168.0.66
8	source	String	指令回复“command"	command
9	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
10	username	String	自定义服务器用户名	username

设置上电默认状态

setting-on-state

指令简介

断电记忆功能，默认关闭，即设备重新上电后，设备输出将处于断电状态

向设备发送指令

服务端向设备订阅topic发送消息

{
"onState" : 1,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"bssid" : "742ad7790468",
"commandName" : "setting-on-state",
"ip" : "192.168.0.112",
"key1" : 0,
"key2" : 0,
"keyLock" : 0,
"mac" : "b0a6044bb720",
"onState" : 1,
"signal" : -47,
"source" : "command",
"ssid" : "gemeopen",
"timerEnable" : 1,
"timerInterval" : 15,
"type" : "GSMM2B",
"version" : "1.0.7",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	bssid	String	路由器 MAC 地址	742ad7790468
2	commandName	String	指令名称	setting-on-state
3	ip	String	设备连接WIFI后获取的IP	192.168.0.112
4	key1	int	控制设备一路通断 0：关灯，1：开灯	0
5	key2	int	控制设备二路通断 0：关灯，1：开灯	0
6	keyLock	int	按键锁，0：关闭，1：开启	0
7	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	b0a6044bb720
8	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
9	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-47
10	source	String	指令回复“command"	command
11	ssid	String	设备当前连接的WIFI名称	gemeopen
12	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
13	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
14	type	String	设备型号	GSMM2B
15	version	String	当前固件版本号	1.0.7
16	wifiLock	int	配网锁，0：关闭，1：开启	0

自定义TCP客户端

setting-tcp

指令简介

设备支持通过MQTT方式自定义TCP信息，注意：通过MQTT自定义TCP信息后，需要将设备断电重启或者向设备发送重启命令才可生效。

向设备发送指令

服务端向设备订阅topic发送消息

{
"port" : "1883",
"protocol" : "tcp",
"server" : "192.168.0.66",
"type" : "custom"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	port	String	端口号	1883
2	protocol	String	协议类型	tcp
3	server	String	自定义服务器地址	192.168.0.66
4	type	String	设备自定义固定传"custom"	custom

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-tcp",
"mac" : "b0a6044bb720",
"port" : "1883",
"protocol" : "tcp",
"server" : "192.168.0.66",
"source" : "command"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-tcp
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	b0a6044bb720
3	port	String	端口号	1883
4	protocol	String	协议类型	tcp
5	server	String	自定义服务器地址	192.168.0.66
6	source	String	指令回复“command"	command

设置WiFi配网锁

setting-wifi-lock

指令简介

wifi配网锁定后，设备无法通过长按配网按钮进入配网操作，仅能通过MQTT/TCP协议解锁配网功能

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "setting",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	设备设置固定传"setting"	setting
2	wifiLock	int	配网锁，0：关闭，1：开启	0

设备返回信息

设备向服务端订阅topic上报消息

{
"bssid" : "742ad7790468",
"commandName" : "setting-wifi-lock",
"ip" : "192.168.0.112",
"key1" : 0,
"key2" : 0,
"keyLock" : 0,
"mac" : "b0a6044bb720",
"onState" : 1,
"signal" : -47,
"source" : "command",
"ssid" : "gemeopen",
"timerEnable" : 1,
"timerInterval" : 15,
"type" : "GSMM2B",
"version" : "1.0.7",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	bssid	String	路由器 MAC 地址	742ad7790468
2	commandName	String	指令名称	setting-wifi-lock
3	ip	String	设备连接WIFI后获取的IP	192.168.0.112
4	key1	int	控制设备一路通断 0：关灯，1：开灯	0
5	key2	int	控制设备二路通断 0：关灯，1：开灯	0
6	keyLock	int	按键锁，0：关闭，1：开启	0
7	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	b0a6044bb720
8	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
9	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-47
10	source	String	指令回复“command"	command
11	ssid	String	设备当前连接的WIFI名称	gemeopen
12	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
13	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
14	type	String	设备型号	GSMM2B
15	version	String	当前固件版本号	1.0.7
16	wifiLock	int	配网锁，0：关闭，1：开启	0
