智能转换器插座10A-S1-WiFi开发者文档

产品型号：GSPM1B

产品概要信息

基本描述

一款支持二次开发的智能插座，工作模式采用MQTT与TCP协议，标准json指令控制设备与采集用电数据，包括累计电量、电流、功率、电压，支持内网HTTP控制，支持接入阿里云、华为云、百度云、腾讯云等物联网平台，支持私有化部署接入。

主要特点

热销10000+稳定可靠
WiFi网络，电流电压视在功率电量采集
AC110-250V，最大负载电流10A

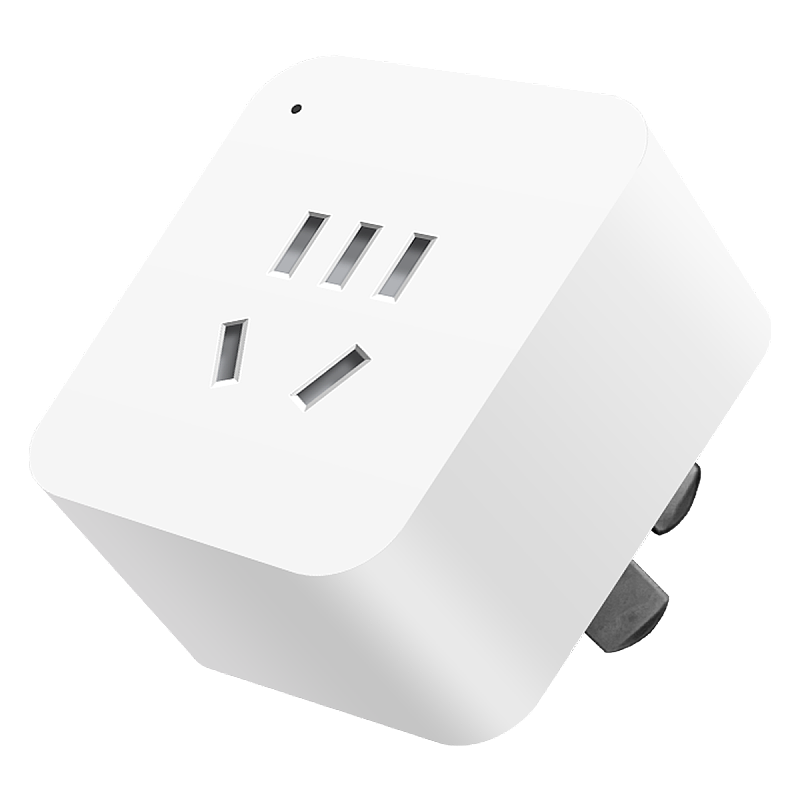

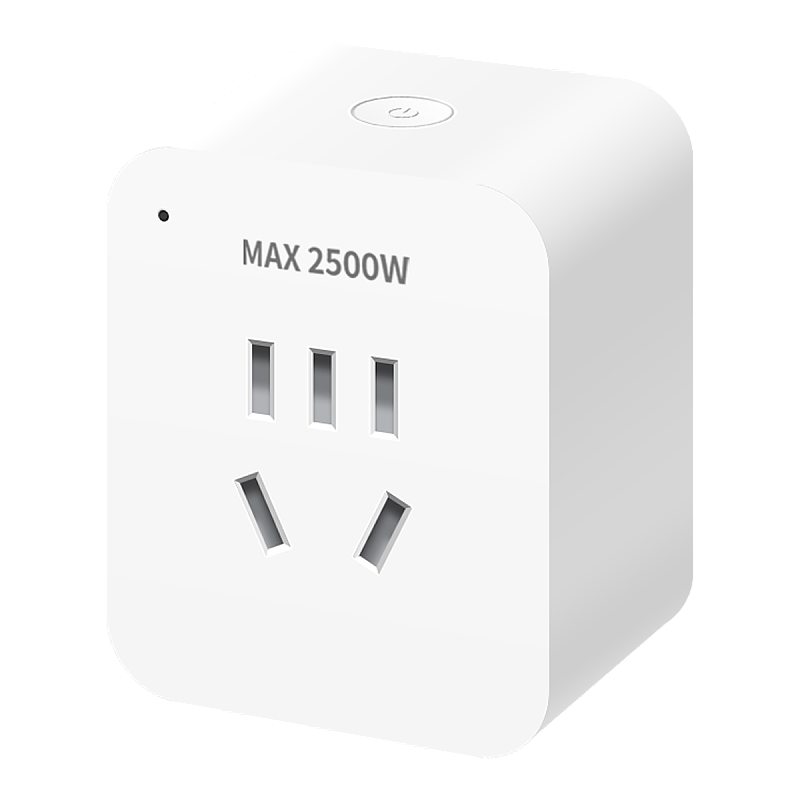

产品图片

技术支持

企业微信扫一扫

武汉智鸟科技有限责任公司

企业官网：www.smart-bird.cn

服务热线：130-0715-9689

办公地址：湖北省武汉市高新大道光谷崇文中心B1栋1401、1409

控制采集

远程控制设备通断电

controller-event

指令简介

远程控制设备的通断电状态（通电/断电），指令执行后，设备立即切换继电器状态。

向设备发送指令

服务端向设备订阅topic发送消息

{
"key" : 1,
"messageId" : "202201241610366046",
"type" : "event"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	key	int	插座通断电状态，0：断电，1：通电	1
2	messageId	String	消息ID字段	202201241610366046
3	type	String	控制设备开关固定传"event"	event

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "controller-event",
"ip" : "192.168.1.200",
"key" : 1,
"mac" : "28372fcbbbb8",
"messageId" : "202201241610366046",
"onState" : 1,
"signal" : -75,
"source" : "command",
"ssid" : "GemeOpen",
"timerEnable" : 1,
"type" : "event",
"version" : "2.3.4",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-event
2	ip	String	设备连接WIFI后获取的IP	192.168.1.200
3	key	int	继电器通断电状态，0：断电，1：通电	1
4	mac	String	设备MAC，唯一标识	28372fcbbbb8
5	messageId	String	如果发送json中，发送了messageId，返回的json中就返回发送时确定的值，如果发送json中没有值，此处为空	202201241610366046
6	onState	int	设备上电的默认状态，0：记忆；1：关闭；2：开启，即通电，默认=1	1
7	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
8	source	String	指令回复“command"，若为手动控制按键则回复：“button”，自动上报为“auto”	command
9	ssid	String	设备当前连接的WIFI名称	GemeOpen
10	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
11	type	String	控制继电器通断，固定返回"event"	event
12	version	String	当前固件版本号	2.3.4
13	wifiLock	int	配网锁，0：关闭，1：开启	0

设置用电数据上报频率

device-timer-interval

指令简介

配置设备数据的定时上报参数，包括是否上报与上报频率。启用后，设备按设定频率周期上报电量、开关状态等数据至服务器。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"timerEnable" : 1,
"timerInterval" : 10,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
3	timerInterval	int	电量信息上报时间间隔（单位秒），取值范围5-86400	15
4	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "device-timer-interval",
"ip" : "192.168.122.119",
"key" : 0,
"keyLock" : 0,
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"onState" : 1,
"signal" : -75,
"source" : "command",
"ssid" : "GemeOpen",
"timerEnable" : 1,
"timerInterval" : 10,
"type" : "GSPM1B",
"version" : "1.2.3",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	device-timer-interval
2	ip	String	设备连接WIFI后获取的IP	192.168.122.119
3	key	int	插座通断电状态，0：断电，1：通电	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
6	messageId	String	消息ID字段	20260520
7	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
8	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
9	source	String	指令回复“command"	command
10	ssid	String	设备当前连接的WIFI名称	GemeOpen
11	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
12	timerInterval	int	电量信息上报时间间隔（单位秒），取值范围5-86400	15
13	type	String	设备类型	GSPM1B
14	version	String	当前固件版本号	2.3.4
15	wifiLock	int	配网锁，0：关闭，1：开启	0

用电数据自动上报

device-timer-task

指令简介

查看设备定时上报数据的 JSON 格式，供服务器端对接解析设备上报的数据。是否上报与上报频率由"设置数据定时上报频率"指令配置，配置后设备按周期将数据发布至约定主题（topic），设备端无订阅行为（仅发布），服务端订阅该发布主题后即可接收上报数据。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "device-timer-task",
"current" : 15.027,
"energy" : 25.047,
"key" : 0,
"mac" : "2026bb16aa14",
"messageId" : "20260520",
"power" : 2921.511,
"source" : "command",
"voltage" : 226.024
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	device-timer-task
2	current	float	当前电流，单位A，保留三位小数	15.027
3	energy	float	累计用电量，单位KW*H，保留三位小数，断电后不会归零，重置后会归零	25.047
4	key	int	设备通断电状态，0：断电，1：通电	0
5	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	2026bb16aa14
6	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
7	power	float	当前功率，单位W，保留三位小数	2921.511
8	source	String	指令回复“command"	command
9	voltage	float	当前电压，单位V，保留三位小数	226.024

获取设备基础信息

info-all

指令简介

查询当前设备的基础信息，如设备MAC地址、设备型号、固件版本号、当前连接的WiFi名称（ssid）、当前设备被分配的IP地址、WiFi信号强度及相关配置信息。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "Abcd123456",
"type" : "info"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	如果发送json中，发送了messageId，返回的json中就返回发送时确定的值，如果发送json中没有值，此处为空	Abcd123456
2	type	String	获取设备基本信息固定传"info"	info

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "info-all",
"ip" : "192.168.122.119",
"key" : 1,
"keyLock" : 0,
"mac" : "4CEBD60BFD62",
"messageId" : "Abcd123456",
"onState" : 0,
"signal" : -47,
"source" : "command",
"ssid" : "GemeOpen",
"timerEnable" : 1,
"timerInterval" : 15,
"type" : "GSPM1B",
"version" : "2.3.4",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	info-all
2	ip	String	设备连接WIFI后获取的IP	192.168.122.119
3	key	int	插座通断电状态，0：断电，1：通电	1
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	mac	String	设备MAC，唯一标识	4CEBD60BFD62
6	messageId	String	如果发送json中，发送了messageId，返回的json中就返回发送时确定的值，如果发送json中没有值，此处为空	Abcd123456
7	onState	int	设备上电的默认状态，0：记忆；1：关闭；2：开启，即通电，默认=1	0
8	signal	int	设备网络信号强度，	-47
9	source	String	指令回复“command"	command
10	ssid	String	设备当前连接的WIFI名称	GemeOpen
11	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
12	timerInterval	int	电量信息上报时间间隔（单位秒），取值范围5-86400	15
13	type	String	设备类型	GSPM1B
14	version	String	当前固件版本号	2.3.4
15	wifiLock	int	配网锁，0：关闭，1：开启	0

获取实时用电信息

info-statistic

指令简介

获取设备当前的运行状态与电气数据：开关状态、瞬时电流、瞬时电压、瞬时功率、累计用电量设备用电相关信息。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"type" : "statistic"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
2	type	String	获取设备电量信息固定传"statistic"	statistic

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "info-statistic",
"current" : 15.027,
"energy" : 25.047,
"key" : 0,
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"power" : 2921.511,
"source" : "command",
"voltage" : 226.024
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	info-statistic
2	current	float	当前电流，单位A，保留三位小数	15.027
3	energy	float	累计用电量，单位KW*H，保留三位小数，断电后不会归零，重置后会归零	25.047
4	key	int	插座通断电状态，0：断电，1：通电	0
5	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
6	messageId	String	消息ID字段	202201241610366046
7	power	float	当前功率，单位W，保留三位小数	2921.511
8	source	String	指令回复“command"	command
9	voltage	float	当前电压，单位V，保留三位小数	226.024

设备维护

重置设备

controller-reset

指令简介

将设备恢复至出厂状态，清除全部用户数据与配置，并自动重启。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "20260520",
"system" : "reset",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	system	String	重置/恢复出厂设置默认填"reset"	reset
3	type	String	设备设置固定传”setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "controller-reset",
"mac" : "9C139E5218FC",
"message" : "ok",
"messageId" : "20260520",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-reset
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行返回结果	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	source	String	指令回复“command"	command
6	success	boolean	执行结果	true

重启设备

controller-restart

指令简介

该指令主要用于使需重启生效的配置生效（如自定义MQTT/TCP/HTTP，设置静态IP，设置WiFi信息等），重启后设备自动恢复，重新联网，已保存配置和数据不丢失。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "20260520",
"system" : "restart",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	system	String	设备软重启固定传"restart"	restart
3	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "controller-restart",
"mac" : "4CEBD60BFD62",
"message" : "ok",
"messageId" : "20260520",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-restart
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行返回结果	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	source	String	指令回复“command"	command
6	success	boolean	执行结果	true

累计用电量清零

energy-clear

指令简介

将设备累计用电量清零，清零后从零开始重新累计统计，仅清除累计用电量，不影响其他数据。清零为不可逆操作，清除后累计数据无法恢复！

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "20260520",
"system" : "energy-clear",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	system	String	重置/恢复出厂设置默认填"reset"	energy-clear
3	type	String	设置参数固定"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "energy-clear",
"mac" : "4CEBD60BFD62",
"message" : "ok",
"messageId" : "20260520",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	energy-clear
2	mac	String	设备的mac地址，唯一标识	4CEBD60BFD62
3	message	String	执行返回结果	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	source	String	指令回复“command"	command
6	success	boolean	执行结果	true

获取设备通讯协议

info-protocol

指令简介

获取当前设备与服务端交互的通信协议及协议配置参数，目前支持MQTT、TCP Client和HTTP Server（固件版本2.0.0以上支持），设备出厂时默认接入GemeOpen厂家MQTT测试服务器，免费提供客户调试使用，如需接入自己的服务器或使用其他协议，请自行搭建服务器。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "20260520",
"type" : "protocol"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	type	String	获取设备通讯协议固定传protocol	protocol

设备返回信息

设备向服务端订阅topic上报消息

{
"clientId" : "4CEBD60BFD62",
"commandName" : "info-protocol",
"mac" : "4CEBD60BFD62",
"messageId" : "20260520",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/KIduUf/crtTaLgirXTg/28372fca8ee0/subscribe
",
"server" : "mqtt.smart-bird.cn
",
"source" : "command",
"subcribe" : "/KIduUf/crtTaLgirXTg/28372fca8ee0/publish",
"username" : "crtTaLgirXTg
"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	test-iot
2	commandName	String	指令名称	info-protocol
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
4	messageId	String	消息ID字段	20260520
5	port	String	端口号	1883
6	protocol	String	协议类型，MQTT协议固定传"mqtt"	MQTT
7	publish	String	自定义MQTT发布主题注意:不可重复	/rqlMqR/GYofdXmMpHQa/8cce4e51e2c7/subscribe
8	server	String	自定义MQTT服务器地址	broker.emqx.io
9	source	String	指令回复“command"	command
10	subcribe	String	自定义MQTT订阅主题注意：不可重复	/rqlMqR/GYofdXmMpHQa/8cce4e51e2c7/publish
11	username	String	自定义MQTT服务器用户名	admin

设置按键控制锁

setting-key-lock

指令简介

功能按键锁定后，设备仅能通过MQTT/TCP协议操作，例如控制开关的通断、插座的通断电，都只能通过远程指令下发，不能通过物理按键来控制。

向设备发送指令

服务端向设备订阅topic发送消息

{
"keyLock" : 0,
"messageId" : "202201241610366046",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	keyLock	int	按键锁，0：关闭，1：开启	0
2	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
3	type	String	设备设置固定传’setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-key-lock",
"ip" : "192.168.122.119",
"key" : 0,
"keyLock" : 0,
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"onState" : 1,
"signal" : -75,
"source" : "command",
"ssid" : "GemeOpen",
"timerEnable" : 1,
"timerInterval" : 15,
"type" : "GSPM1B",
"version" : "2.3.4",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-key-lock
2	ip	String	设备连接WIFI后获取的IP	192.168.122.119
3	key	int	插座通断电状态，0：断电，1：通电	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
6	messageId	String	消息ID字段	202201241610366046
7	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
8	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
9	source	String	指令回复“command"	command
10	ssid	String	设备当前连接的WIFI名称	GemeOpen
11	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
12	timerInterval	int	电量信息上报时间间隔（单位秒），取值范围5-86400	15
13	type	String	设备型号	GSPM1B
14	version	String	当前固件版本号	2.3.4
15	wifiLock	int	配网锁，0：关闭，1：开启	0

自定义MQTT参数

setting-mqtt

指令简介

修改设备的 MQTT 服务器连接参数，使设备接入客户指定的MQTT 服务器（自建服务器、第三方平台等）。

向设备发送指令

服务端向设备订阅topic发送消息

{
"clientId" : "admin",
"messageId" : "202201241610366046",
"password" : "123456",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/rqlMqR/GYofdXmMpHQa/8cce4e51e2c7/subscribe ",
"server" : "broker.emqx.io",
"subcribe" : "/topic/qos1 ",
"type" : "custom",
"username" : "admin "
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	admin
2	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
3	password	String	密码	123456
4	port	String	端口号	1883
5	protocol	String	协议类型，MQTT协议固定传"mqtt"	mqtt
6	publish	String	自定义MQTT发布主题注意:不可重复	/rqlMqR/GYofdXmMpHQa/8cce4e51e2c7/subscribe
7	server	String	自定义MQTT服务器地址	broker.emqx.io
8	subcribe	String	自定义MQTT订阅主题注意：不可重复	/topic/qos1
9	type	String	自定义配置固定传“custom”	custom
10	username	String	自定义MQTT服务器用户名	admin

设备返回信息

设备向服务端订阅topic上报消息

{
"clientId" : "admin",
"commandName" : "setting-mqtt",
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"password" : "123456",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/rqlMqR/GYofdXmMpHQa/8cce4e51e2c7/subscribe",
"server" : "broker.emqx.io",
"source" : "command",
"subcribe" : "/topic/qos1 ",
"username" : "admin"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	admin
2	commandName	String	指令名称	setting-mqtt
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
4	messageId	String	消息ID字段	202201241610366046
5	password	String	密码	123456
6	port	String	端口号	1883
7	protocol	String	协议类型，MQTT协议固定传"mqtt"	mqtt
8	publish	String	自定义MQTT发布主题注意:不可重复	/rqlMqR/GYofdXmMpHQa/8cce4e51e2c7/subscribe
9	server	String	自定义MQTT服务器地址	broker.emqx.io
10	source	String	指令回复“command"	command
11	subcribe	String	自定义MQTT订阅主题注意：不可重复	/topic/qos1
12	username	String	自定义MQTT服务器用户名	admin

设置上电默认状态

setting-on-state

指令简介

配置设备断电恢复后输出的默认状态，即断电恢复瞬间设备是通电、断电还是记忆断电之前的状态。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "20260520",
"onState" : 1,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
3	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-on-state",
"ip" : "192.168.122.119 ",
"key" : 0,
"keyLock" : 0,
"mac" : "4CEBD60BFD62",
"messageId" : "20260520",
"onState" : 1,
"signal" : -75,
"source" : "command",
"ssid" : "GemeOpen",
"timerEnable" : 1,
"type" : "setting",
"version" : "2.3.4",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-on-state
2	ip	String	设备连接WIFI后获取的IP	192.168.122.119
3	key	int	插座通断电状态，0：断电，1：通电	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
6	messageId	String	消息ID字段	20260520
7	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
8	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
9	source	String	指令回复“command"	command
10	ssid	String	设备当前连接的WIFI名称	GemeOpen
11	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
12	type	String	固定传"setting"	setting
13	version	String	当前固件版本号	2.3.4
14	wifiLock	int	配网锁，0：关闭，1：开启	0

自定义TCP参数

setting-tcp

指令简介

设置设备的 TCP 服务器连接参数。设备仅支持 TCP Client 模式，设备作为客户端主动连接客户指定的 TCP 服务器。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"port" : "8080",
"protocol" : "tcp",
"server" : "192.168.0.66",
"type" : "custom"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
2	port	String	端口号	8080
3	protocol	String	TCP协议固定传"tcp"	tcp
4	server	String	自定义TCP服务器地址	192.168.0.66
5	type	String	设备自定义固定传"custom"	custom

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-tcp",
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"port" : "8080",
"protocol" : "tcp",
"server" : "192.168.0.66",
"source" : "command"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-tcp
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	messageId	String	消息ID字段	202201241610366046
4	port	String	端口号	8080
5	protocol	String	TCP协议固定传"tcp"	tcp
6	server	String	自定义TCP服务器地址	192.168.0.66
7	source	String	指令回复“command"	command

设置WiFi配网锁

setting-wifi-lock

指令简介

wifi配网锁定后，设备无法通过长按配网按钮进入配网操作，仅能通过MQTT/TCP协议解锁配网功能

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"type" : "setting",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
2	type	String	设备设置固定传"setting"	setting
3	wifiLock	int	配网锁，0：关闭，1：开启	0

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-wifi-lock",
"ip" : "192.168.122.119
",
"key" : 0,
"keyLock" : 0,
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"onState" : 1,
"signal" : -75,
"source" : "command",
"ssid" : "GemeOpen",
"timerEnable" : 1,
"timerInterval" : 15,
"type" : "GSPM1B",
"version" : "2.3.4",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-wifi-lock
2	ip	String	设备连接WIFI后获取的IP	192.168.122.119
3	key	int	插座通断电状态，0：断电，1：通电	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
6	messageId	String	消息ID字段	202201241610366046
7	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
8	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
9	source	String	指令回复“command"	command
10	ssid	String	设备当前连接的WIFI名称	GemeOpen
11	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
12	timerInterval	int	电量信息上报时间间隔（单位秒），取值范围5-86400	15
13	type	String	设备类型	GSPM1B
14	version	String	当前固件版本号	2.3.4
15	wifiLock	int	配网锁，0：关闭，1：开启	0
