智能转换器插座16A-S1-WiFi开发者文档

产品型号：GSPM1P

产品概要信息

基本描述

GemeOpen提供API的智能插座，再写几行代码二次开发，完美实现用电控制与开关计量，网页http小程序就能管理共享茶室教室自习，云端业务对接智能家居

主要特点

WiFi网络，电流电压视在功率电量采集
AC110-250V，最大负载电流16A

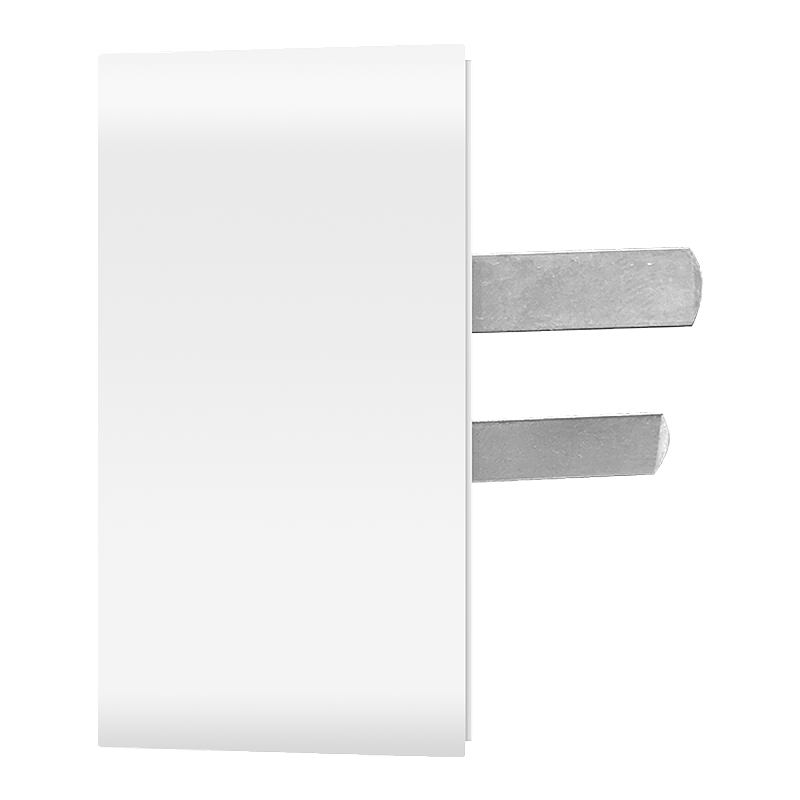

产品图片

技术支持

企业微信扫一扫

武汉智鸟科技有限责任公司

企业官网：www.smart-bird.cn

服务热线：130-0715-9689

办公地址：湖北省武汉市高新大道光谷崇文中心B1栋1401、1409

全部指令

controller-event

指令简介

通断器、空开、10A-86插座、16A-86插座、10A转换器插座、16A转换器插座等单路设备的通电或断电操作

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	key	int	插座通断电状态，0：断电，1：通电	0
2	messageId	String	消息ID字段	202201241610366046
3	type	String	控制继电器通断，固定传"event"	event

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-event
2	ip	String	设备连接WIFI后获取的IP	192.168.122.119
3	key	int	插座通断电状态，0：断电，1：通电	0
4	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
5	messageId	String	消息ID字段	202201241610366046
6	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
7	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
8	source	String	指令回复“command"，若为手动控制按键则回复：“button”，自动上报为“auto”	command
9	ssid	String	设备当前连接的WIFI名称	GeekOpen
10	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
11	type	String	控制继电器通断，固定传"event"	event
12	version	String	当前固件版本号	2.3.4
13	wifiLock	int	配网锁，0：关闭，1：开启	0

controller-reset

指令简介

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	system	String	重置/恢复出厂设置默认填"reset"	reset
3	type	String	设备设置固定传”setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-reset
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行返回结果	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	source	String	指令回复“command"	command
6	success	boolean	执行结果	true

controller-restart

指令简介

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	system	String	设备软重启固定传"restart"	restart
3	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-restart
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行返回结果	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	source	String	指令回复“command"	command
6	success	boolean	执行结果	true

device-timer-interval

指令简介

设置定时上报电量信息

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
3	timerInterval	int	电量信息上报时间间隔（单位秒），取值范围5-86400	15
4	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	device-timer-interval
2	ip	String	设备连接WIFI后获取的IP	192.168.122.119
3	key	int	插座通断电状态，0：断电，1：通电	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
6	messageId	String	消息ID字段	20260520
7	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
8	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
9	source	String	指令回复“command"	command
10	ssid	String	设备当前连接的WIFI名称	GeekOpen
11	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
12	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
13	type	String	设备类型	GSPM1P
14	version	String	当前固件版本号	2.3.4
15	wifiLock	int	配网锁，0：关闭，1：开启	0

energy-clear

指令简介

2.3.3版本以上支持

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	system	String	重置/恢复出厂设置默认填"reset"	energy-clear
3	type	String	设置参数固定"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	energy-clear
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行返回结果	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	source	String	指令回复“command"	command
6	success	boolean	执行结果	true

info-all

指令简介

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	如果发送json中，发送了messageId，返回的json中就返回发送时确定的值，如果发送json中没有值，此处为空	123456789
2	type	String	获取设备基本信息固定传"info"	info

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	info-all
2	ip	String	设备连接WIFI后获取的IP	192.168.122.119
3	key	int	插座通断电状态，0：断电，1：通电	1
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	mac	String	设备MAC，唯一标识	4CEBD60BFD62
6	messageId	String	如果发送json中，发送了messageId，返回的json中就返回发送时确定的值，如果发送json中没有值，此处为空	123456789
7	onState	int	设备上电的默认状态，0：记忆；1：关闭；2：开启，即通电，默认=1	0
8	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
9	source	String	指令回复“command"	command
10	ssid	String	设备当前连接的WIFI名称	GeekOpen
11	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
12	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
13	type	String	设备类型	GSPM1P
14	version	String	当前固件版本号	2.3.4
15	wifiLock	int	配网锁，0：关闭，1：开启	0

info-protocol

指令简介

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	type	String	获取设备通讯协议固定传"protocol"	protocol

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	test-iot
2	commandName	String	指令名称	info-protocol
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
4	messageId	String	消息ID字段	20260520
5	port	String	端口号	1883
6	protocol	String	协议类型，MQTT协议固定传"mqtt"	MQTT
7	publish	String	自定义MQTT发布主题注意:不可重复	/rqlMqR/GYofdXmMpHQa/8cce4e51e2c7/subscribe
8	server	String	自定义MQTT服务器地址	broker.emqx.io
9	source	String	指令回复“command"	command
10	subcribe	String	自定义MQTT订阅主题注意：不可重复	/rqlMqR/GYofdXmMpHQa/8cce4e51e2c7/publish
11	username	String	自定义MQTT服务器用户名	admin

info-statistic

指令简介

获取设备采集的累积电量、实时电压、实时电流、实时功率信息，注意不同的设备数值单位有区别，取决于设备设计的精度

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	type	String	获取设备电量信息固定传"statistic"	statistic

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	info-statistic
2	current	float	当前电流，单位A，保留三位小数	15.027
3	energy	float	累计用电量，单位KW*H，保留三位小数，断电后不会归零，重置后会归零	25.047
4	key	int	插座通断电状态，0：断电，1：通电	0
5	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
6	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
7	power	float	当前功率，单位W，保留三位小数	2921.511
8	source	String	指令回复“command"	command
9	voltage	float	当前电压，单位V，保留三位小数	226.024

setting-key-lock

指令简介

功能按键锁定后，设备仅能通过MQTT/TCP协议操作，例如控制开关的通断、插座的通断电，都只能通过指令操作

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	keyLock	int	按键锁，0：关闭，1：开启	0
2	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
3	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-key-lock
2	ip	String	设备连接WIFI后获取的IP	192.168.122.119
3	key	int	插座通断电状态，0：断电，1：通电	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
6	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
7	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
8	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
9	source	String	指令回复“command"	command
10	ssid	String	设备当前连接的WIFI名称	GeekOpen
11	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
12	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
13	type	String	设备型号	GSPM1P
14	version	String	当前固件版本号	2.3.4
15	wifiLock	int	配网锁，0：关闭，1：开启	0

setting-mqtt

指令简介

设备支持自定义MQTT，注意：在通过MQTT自定义MQTT信息后，需要将设备断电重启或者向设备发送重启命令才可生效。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	admin
2	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
3	password	String	密码	123456
4	port	String	端口号	1883
5	protocol	String	协议类型	mqtt
6	publish	String	自定义发布主题注意:不可重复	/topic/qos0
7	server	String	自定义服务器地址	broker.emqx.io
8	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
9	type	String	设备自定义固定传"custom"	custom
10	username	String	自定义服务器用户名	username

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	admin
2	commandName	String	指令名称	setting-mqtt
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	password	String	密码	123456
6	port	String	端口号	1883
7	protocol	String	协议类型	mqtt
8	publish	String	自定义发布主题注意:不可重复	/topic/qos0
9	server	String	自定义服务器地址	broker.emqx.io
10	source	String	指令回复“command"	command
11	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
12	username	String	自定义服务器用户名	username

setting-on-state

指令简介

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
3	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-on-state
2	ip	String	设备连接WIFI后获取的IP	192.168.122.119
3	key	int	插座通断电状态，0：断电，1：通电	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
6	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
7	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
8	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
9	source	String	指令回复“command"	command
10	ssid	String	设备当前连接的WIFI名称	GeekOpen
11	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
12	type	String	设备型号	GSPM1P
13	version	String	当前固件版本号	2.3.4
14	wifiLock	int	配网锁，0：关闭，1：开启	0

setting-tcp

指令简介

设备支持通过MQTT方式自定义TCP信息，注意：通过MQTT自定义TCP信息后，需要将设备断电重启或者向设备发送重启命令才可生效。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	port	String	端口号	8080
3	protocol	String	协议类型，TCP协议固定传"tcp"	tcp
4	server	String	自定义TCP服务器地址	192.168.0.66
5	type	String	设备自定义固定传"custom"	custom

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-tcp
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	messageId	String	消息ID字段	20260520
4	port	String	端口号	8080
5	protocol	String	协议类型，TCP协议固定传"tcp"	mqtt
6	server	String	自定义TCP服务器地址	192.168.0.66
7	source	String	指令回复“command"	command

setting-wifi-lock

指令简介

wifi配网锁定后，设备无法通过长按配网按钮进入配网操作，仅能通过MQTT/TCP协议解锁配网功能

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	type	String	设备设置固定传"setting"	setting
3	wifiLock	int	配网锁，0：关闭，1：开启	0

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-wifi-lock
2	ip	String	设备连接WIFI后获取的IP	192.168.122.119
3	key	int	插座通断电状态，0：断电，1：通电	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
6	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
7	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
8	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
9	source	String	指令回复“command"	command
10	ssid	String	设备当前连接的WIFI名称	GeekOpen
11	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
12	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
13	type	String	设备型号	GSPM1P
14	version	String	当前固件版本号	2.3.4
15	wifiLock	int	配网锁，0：关闭，1：开启	0
