智能墙壁插座10A-S2-4G开发者文档

产品型号：GSPW1B-4G

产品概要信息

基本描述

一款支持二次开发的智能插座，网络连接采用4G全网通，主控芯片合宙780。开发者自定义使用MQTT协议连接公有云或私有云物联网平台，实现远程控制同断电，实时采集电流、电压、功率以及累计用电量信息，支持本地蓝牙连接配置网络信息以及蓝牙控制设备。

主要特点

4G通信，用电数据采集，欧姆龙继电器，
220V/10A，MAX 2500W

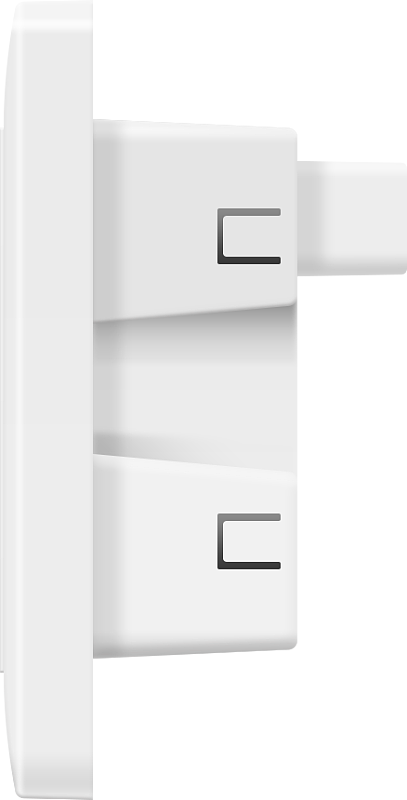

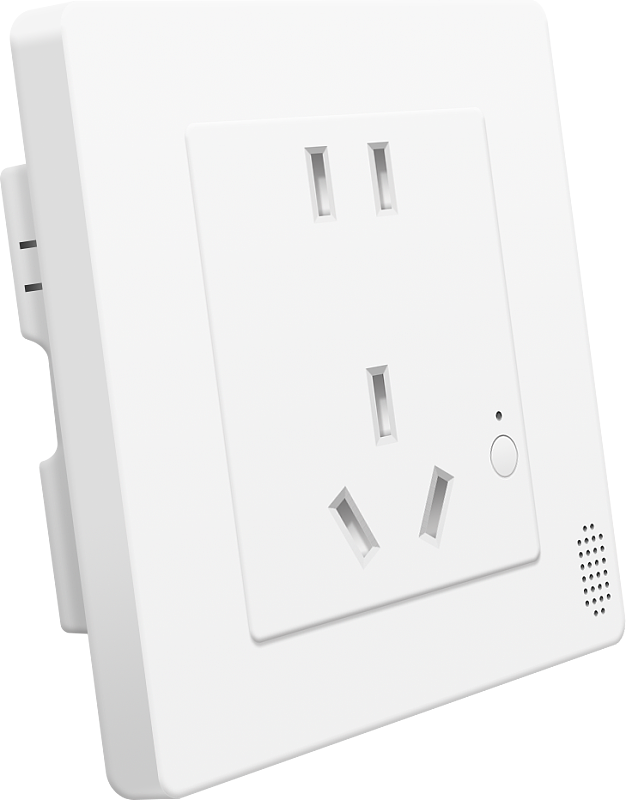

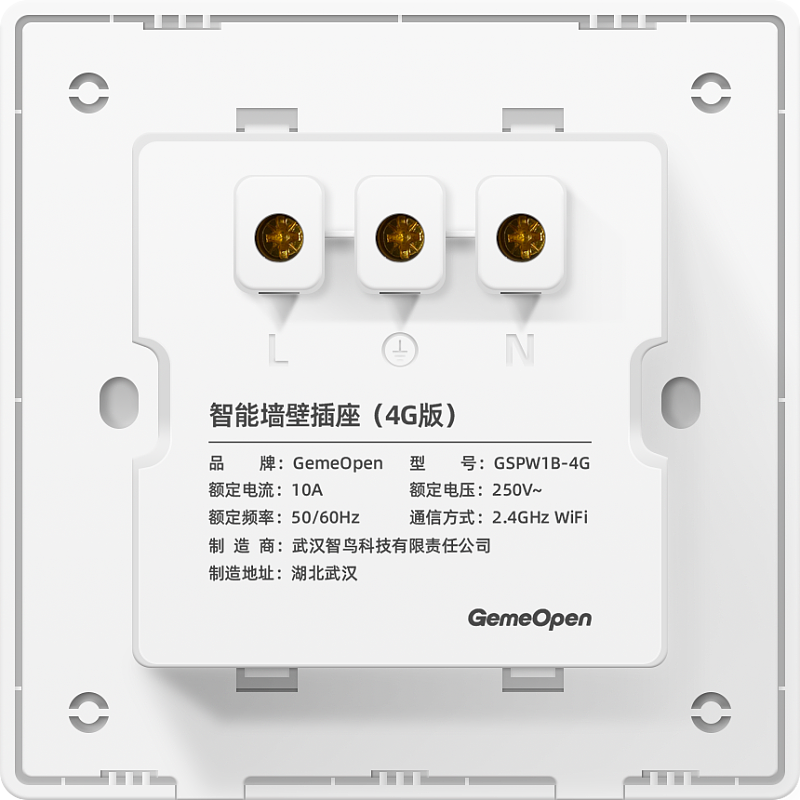

产品图片

技术支持

企业微信扫一扫

武汉智鸟科技有限责任公司

企业官网：www.smart-bird.cn

服务热线：130-0715-9689

办公地址：湖北省武汉市高新大道光谷崇文中心B1栋1401、1409

控制采集

远程控制设备通断电

controller-event

指令简介

远程控制设备的通断电状态（通电/断电），指令执行后，设备立即切换继电器状态。

向设备发送指令

服务端向设备订阅topic发送消息

{
"key" : 1,
"messageId" : "202201241610366046"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	key	int	插座通断电状态，0：断电，1：通电	1
2	messageId	String	消息ID字段	202201241610366046

设备返回信息

设备向服务端订阅topic上报消息

{
"code" : "GSPW1B-4G",
"commandName" : "controller-event",
"iccid" : "898608361924D2183331",
"imei" : "863304084073537",
"key" : 1,
"keyLock" : 0,
"messageId" : "202201241610366046",
"onState" : 1,
"resetLock" : 0,
"signal" : 26,
"source" : "command",
"timerEnable" : 1,
"timerInterval" : 15,
"version" : "1.1.6"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备型号	GSPW1B-4G
2	commandName	String	指令名称	controller-event
3	iccid	String	SIM-卡ICCID值	898608361924D2183331
4	imei	String	设备唯一标识	863304084073537
5	key	int	继电器通断电状态，0：断电，1：通电	1
6	keyLock	int	按键锁，0：关闭，1：开启	0
7	messageId	String	如果发送json中，发送了messageId，返回的json中就返回发送时确定的值，如果发送json中没有值，此处为空	202201241610366046
8	onState	int	设备上电的默认状态，0：记忆；1：关闭；2：开启，即通电，默认=1	1
9	resetLock	int	重置锁，0：关闭，1：开启	0
10	signal	int	信号强度，显示0 - 31, 越大越好，若失败返回0，显示规则为： CSQ值小于10，网络较差。 CSQ值在10和25之间，网络中等。 CSQ值大于25，网络较好。 CSQ值等于99，一般是卡的问题，需要联系运营商确认卡状态。信号较差 signal没有在0～（-100)之间，表示无信号	26
11	source	String	指令回复“command"	command
12	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
13	timerInterval	int	电量信息上报时间间隔（单位秒），取值范围5-86400	15
14	version	String	当前固件版本号	1.1.6

设置用电数据上报频率

device-timer-interval

指令简介

配置设备数据的定时上报参数，包括是否上报与上报频率。启用后，设备按设定频率周期上报电量、开关状态等数据至服务器。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"timerEnable" : 1,
"timerInterval" : 10,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
2	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
3	timerInterval	int	电量信息上报时间间隔（单位秒），取值范围5-86400	10
4	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"code" : "GSPW1B-4G",
"commandName" : "device-timer-interval",
"iccid" : "898608361924D2183331",
"imei" : "863304084073537",
"key" : 0,
"keyLock" : 0,
"messageId" : "202201241610366046",
"onState" : 1,
"resetLock" : 0,
"signal" : 17,
"source" : "command",
"timerEnable" : 1,
"timerInterval" : 15,
"version" : "1.1.6"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备型号	GSPW1B-4G
2	commandName	String	指令名称	device-timer-interval
3	iccid	String	SIM-卡ICCID值	898608361924D2183331
4	imei	String	设备唯一标识	863304084073537
5	key	int	插座通断电状态，0：断电，1：通电	0
6	keyLock	int	按键锁，0：关闭，1：开启	0
7	messageId	String	消息ID字段	202201241610366046
8	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
9	resetLock	int	重置锁，0：关闭，1：开启	0
10	signal	int	信号强度	17
11	source	String	指令回复“command"	command
12	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
13	timerInterval	int	电量信息上报时间间隔（单位秒），取值范围5-86400	15
14	version	String	当前固件版本号	1.1.6

用电数据自动上报

device-timer-task

指令简介

查看设备定时上报数据的 JSON 格式，供服务器端对接解析设备上报的数据。是否上报与上报频率由"设置数据定时上报频率"指令配置，配置后设备按周期将数据发布至约定主题（topic），设备端无订阅行为（仅发布），服务端订阅该发布主题后即可接收上报数据。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "device-timer-interval",
"current" : 15.027,
"energy" : 25.047,
"imei" : "863304084073537",
"key" : 0,
"messageId" : "20260520",
"power" : 2921.511,
"source" : "command",
"voltage" : 226.024

}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	device-timer-interval
2	current	float	当前电流，单位A，保留三位小数	15.027
3	energy	float	累计用电量，单位KW*H，保留三位小数，断电后不会归零，重置后会归零	25.047
4	imei	String	设备唯一标识	863304084073537
5	key	int	设备通断电状态，0：断电，1：通电	0
6	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
7	power	float	当前功率，单位W，保留三位小数	2921.511
8	source	String	指令回复“command"	command
9	voltage	float	当前电压，单位V，保留三位小数	226.024

获取设备基础信息

info-all

指令简介

查询当前设备的基础信息，如设备MAC地址、设备型号、固件版本号、当前连接的WiFi名称（ssid）、当前设备被分配的IP地址、WiFi信号强度及相关配置信息。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "Abcd123456",
"type" : "info"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	如果发送json中，发送了messageId，返回的json中就返回发送时确定的值，如果发送json中没有值，此处为空	Abcd123456
2	type	String	获取设备基本信息固定传"info"	info

设备返回信息

设备向服务端订阅topic上报消息

{
"code" : "GSPW1B-4G",
"commandName" : "info-all",
"iccid" : "898608361924D2183331",
"imei" : "863304084073537",
"key" : 1,
"keyLock" : 0,
"messageId" : "Abcd123456",
"onState" : 0,
"resetLock" : 0,
"signal" : 17,
"source" : "command",
"timerEnable" : 1,
"timerInterval" : 15,
"version" : "1.1.6"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备型号	GSPW1B-4G
2	commandName	String	指令名称	info-all
3	iccid	String	SIM-卡ICCID值	898608361924D2183331
4	imei	String	设备唯一标识	863304084073537
5	key	int	插座通断电状态，0：断电，1：通电	1
6	keyLock	int	按键锁，0：关闭，1：开启	0
7	messageId	String	如果发送json中，发送了messageId，返回的json中就返回发送时确定的值，如果发送json中没有值，此处为空	Abcd123456
8	onState	int	设备上电的默认状态，0：记忆；1：关闭；2：开启，即通电，默认=1	0
9	resetLock	int	重置锁，0：关闭，1：开启	0
10	signal	int	设备网络信号强度，	17
11	source	String	指令回复“command"	command
12	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
13	timerInterval	int	电量信息上报时间间隔（单位秒），取值范围5-86400	15
14	version	String	当前固件版本号	1.1.6

获取设备用电信息

info-statistic

指令简介

获取设备当前的运行状态与电气数据：开关状态、瞬时电流、瞬时电压、瞬时功率、累计用电量等。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"type" : "statistic"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
2	type	String	获取设备电量信息固定传"statistic"	statistic

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "info-statistic",
"current" : 15.027,
"energy" : 25.047,
"imei" : "863304084073537",
"key" : 0,
"messageId" : "202201241610366046",
"power" : 2921.511,
"source" : "command",
"voltage" : 226.024
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	info-statistic
2	current	float	当前电流，单位A，保留三位小数	15.027
3	energy	float	累计用电量，单位KW*H，保留三位小数，断电后不会归零，重置后会归零	25.047
4	imei	String	设备唯一标识	863304084073537
5	key	int	插座通断电状态，0：断电，1：通电	0
6	messageId	String	消息ID字段	202201241610366046
7	power	float	当前功率，单位W，保留三位小数	2921.511
8	source	String	指令回复“command"	command
9	voltage	float	当前电压，单位V，保留三位小数	226.024

定时任务

查询定时通断任务

info-timer-task-query

指令简介

查询设备已设置的定时通断电任务列表及详情。

向设备发送指令

服务端向设备订阅topic发送消息

{
"action" : "timerTaskQuery",
"type" : "event"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	固定值timerTaskQuery	timerTaskQuery
2	type	String	设备设置固定传"event"	event

设备返回信息

设备向服务端订阅topic上报消息

{
"action" : "timerTaskQuery",
"commandName" : "info-timer-task-query",
"imei" : "863304084073537",
"list" : ,
"messageId" : "202201241610366046",
"source" : "command"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	固定值timerTaskQuery	timerTaskQuery
2	command	Object	指令	{ "key":1, "type":"event" }
3	commandName	String	指令名称	info-timer-task-query
4	hour	int	小时0~23	0
5	imei	String	设备唯一标识	863304084073537
6	list	List	list为列表，参数带year、month、day是定时按年月日时分执行一次，参数不带year、month、day则是每天按时分循环执行,发送指令不带list参数，则返回当前设备的list参数,key1、key2、key3含义同event指令
7	messageId	String	消息ID字段	202201241610366046
8	minute	int	分钟0~60	0
9	number	int	任务编号	1
10	repeat	String	重复week：按周重复,day：按天重复,oneof:一次任务	week
11	source	String	指令回复“command"	command

设置倒计时任务

setting-timer-countdown

指令简介

设置倒计时任务——指定时长与到点动作（关闭/开启）。

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"countdownSecond" : 10,
　　"finishCommand" :
　　{
　　　　"key" : 0,
　　　　"type" : "event"
　　},
　　"messageId" : "202201241610366046",
　　"task" : "countdown",
　　"timerInterval" : 10,
　　"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	countdownSecond	int	倒计时总时间	10
2	finishCommand	Object	完成任务
3	key	int	插座通断电状态，0：断电，1：通电	0
4	messageId	String	消息ID字段	202201241610366046
5	task	String	固定值“countdown"	countdown
6	timerInterval	int	倒计时信息上报时间间隔（单位秒），取值范围1-86400	10
7	type	String	设备设置固定传"setting"	setting
8	type	String	控制设备开关固定传"event"	event

设备返回信息

设备向服务端订阅topic上报消息

{
　　"commandName" : "setting-timer-countdown",
　　"countdownSecond" : 10,
　　"finishCommand" :
　　{
　　　　"key" : 0,
　　　　"type" : "event"
　　},
　　"imei" : "863304084073537",
　　"messageId" : "202201241610366046",
　　"source" : "command",
　　"task" : "countdown",
　　"timerInterval" : 10,
　　"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-timer-countdown
2	countdownSecond	int	倒计时总时间	10
3	finishCommand	Object	完成任务
4	imei	String	设备唯一标识	863304084073537
5	key	int	插座通断电状态，0：断电，1：通电	0
6	messageId	String	消息ID字段	202201241610366046
7	source	String	指令回复“command"	command
8	task	String	固定值“countdown"	countdown
9	timerInterval	int	倒计时信息上报时间间隔（单位秒），取值范围1-86400	10
10	type	String	设备设置固定传"setting"	setting
11	type	String	控制设备开关固定传"event"	event

倒计时任务自动上报

setting-timer-countdown-active

指令简介

查看设备倒计时状态上报的 JSON 格式定义，供服务端对接解析设备上报的倒计时状态数据。上报频率由"设置倒计时任务"指令配置，配置后设备按周期将数据发布至约定主题（topic），设备端无订阅行为（仅发布），服务端订阅该发布主题后即可接收上报数据。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "countdown-clear",
"countdownSecond" : 10,
"imei" : "863304084073537",
"remainingSecond" : 9,
"source" : "command",
"state" : 1
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	countdown-clear
2	countdownSecond	int	倒计时总时间	10
3	imei	String	设备唯一标识	863304084073537
4	remainingSecond	int	倒计时剩余时间，单位S	9
5	source	String	指令回复“command"	command
6	state	int	任务状态：0：待启动，1：正在进行，2：结束	1

清除倒计时通断任务

setting-timer-countdown-clear

指令简介

清除设备中已设置的倒计时任务。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"task" : "countdown",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	消息ID字段	202201241610366046
2	task	String	固定值“countdown"	countdown
3	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-timer-countdown-clear",
"imei" : "863304084073537",
"message" : "ok",
"messageId" : "202201241610366046",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-timer-countdown-clear
2	imei	String	设备唯一标识	863304084073537
3	message	String	执行返回结果	ok
4	messageId	String	消息ID字段	202201241610366046
5	source	String	指令回复“command"	command
6	success	boolean	执行结果	true

删除定时通断任务

setting-timer-delete

指令简介

删除设备中已设置的单条定时通断电任务，删除为不可逆操作，删除后需重新设置。

向设备发送指令

服务端向设备订阅topic发送消息

{
"action" : "delete",
"messageId" : "202201241610366046",
"number" : 1,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	固定值delete	delete
2	messageId	String	消息ID字段	202201241610366046
3	number	int	任务编号	1
4	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-timer-delete",
"imei" : "863304084073537",
"message" : "ok",
"messageId" : "202201241610366046",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-timer-delete
2	imei	String	设备唯一标识	863304084073537
3	message	String	执行返回结果	ok
4	messageId	String	消息ID字段	202201241610366046
5	source	String	指令回复“command"	command
6	success	boolean	执行结果	true

设置定时通断任务

setting-timer-task

指令简介

新增或编辑定时通断电任务，设置后到点执行开启/关闭操作。

向设备发送指令

服务端向设备订阅topic发送消息

{
"command" :
{
"key" : 0,
"type" : "event"
},
"hour" : 0,
"messageId" : "202201241610366046",
"minute" : 0,
"number" : 1,
"repeat" : "week",
"task" : "timer",
"type" : "setting",
"week" : 1
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	command	Object	指令
2	hour	int	小时0~23	0
3	key	int	插座通断电状态，0：断电，1：通电	0
4	messageId	String	消息ID字段	202201241610366046
5	minute	int	分钟0~60	0
6	number	int	任务编号	1
7	repeat	String	重复week：按周重复,day：按天重复,oneof:一次任务	week
8	task	String	固定值“timer"	timer
9	type	String	设备设置固定传"setting"	setting
10	type	String	设备设置固定传"event"	event
11	week	int	按周重复时填写，例如星期一、星期二重复，则值为"1,2 “	1

设备返回信息

设备向服务端订阅topic上报消息

{
"command" :
{
"key" : 0,
"type" : "event"
},
"commandName" : "setting-timer-task",
"hour" : 0,
"imei" : "863304084073537",
"messageId" : "202201241610366046",
"minute" : 0,
"number" : 1,
"repeat" : "oneof",
"source" : "command",
"week" : 1
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	command	Object	指令
2	commandName	String	指令名称	setting-timer-task
3	hour	int	小时0~23	0
4	imei	String	设备唯一标识	863304084073537
5	key	int	插座通断电状态，0：断电，1：通电	0
6	messageId	String	消息ID字段	202201241610366046
7	minute	int	分钟0~60	0
8	number	int	任务编号	1
9	repeat	String	重复week：按周重复,day：按天重复,oneof:一次任务	oneof
10	source	String	指令回复“command"	command
11	type	String	设备设置固定传"event"	event
12	week	int	按周重复时填写，例如星期一、星期二重复，则值为"1,2 “	1

设备维护

重置/恢复出厂设置

controller-reset

指令简介

将设备恢复至出厂状态，清除全部用户数据与配置，并自动重启。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"system" : "reset",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
2	system	String	重置/恢复出厂设置默认填"reset"	reset
3	type	String	设备设置固定传”setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "controller-reset",
"imei" : "863304084073537",
"message" : "ok",
"messageId" : "202201241610366046",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-reset
2	imei	String	设备唯一标识	863304084073537
3	message	String	执行返回结果	ok
4	messageId	String	消息ID字段	202201241610366046
5	source	String	指令回复“command"	command
6	success	boolean	执行结果	true

设备软重启

controller-restart

指令简介

软重启后，通过指令设置的参数将生效，同时设备将重新连接4G网络

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"system" : "restart",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
2	system	String	设备软重启固定传"restart"	restart
3	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "controller-restart",
"imei" : "863304084073537",
"message" : "ok",
"messageId" : "202201241610366046",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-restart
2	imei	String	设备唯一标识	863304084073537
3	message	String	执行返回结果	ok
4	messageId	String	消息ID字段	202201241610366046
5	source	String	指令回复“command"	command
6	success	boolean	执行结果	true

累计用电量清零

energy-clear

指令简介

将设备累计用电量清零，清零后从零开始重新累计统计，仅清除累计用电量，不影响其他数据。清零为不可逆操作，清除后累计数据无法恢复！

向设备发送指令

服务端向设备订阅topic发送消息

{
"system" : "energy-clear",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	energy-clear 电量清零	energy-clear
2	type	String	设置设备固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "energy-clear",
"imei" : "863304084073537",
"message" : "ok",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	energy-clear
2	imei	String	设备唯一标识	863304084073537
3	message	String	执行返回结果	ok
4	source	String	指令回复“command"	command
5	success	boolean	执行结果	true

设置按键控制锁

setting-key-lock

指令简介

功能按键锁定后，设备仅能通过MQTT/TCP协议操作，例如控制开关的通断、插座的通断电，都只能通过远程指令下发，不能通过物理按键来控制。

向设备发送指令

服务端向设备订阅topic发送消息

{
"keyLock" : 1,
"messageId" : "202201241610366046",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	keyLock	int	按键锁，0：关闭，1：开启	1
2	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
3	type	String	设备设置固定传’setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"code" : "GSPW1B-4G",
"commandName" : "setting-keyLock",
"iccid" : "898608361924D2183331",
"imei" : "863304084073537",
"key" : 0,
"keyLock" : 1,
"messageId" : "202201241610366046",
"onState" : 1,
"resetLock" : 0,
"signal" : 17,
"source" : "command",
"timerEnable" : 1,
"timerInterval" : 15,
"version" : "1.1.6"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备型号	GSPW1B-4G
2	commandName	String	指令名称	setting-keyLock
3	iccid	String	SIM-卡ICCID值	898608361924D2183331
4	imei	String	设备唯一标识	863304084073537
5	key	int	插座通断电状态，0：断电，1：通电	0
6	keyLock	int	按键锁，0：关闭，1：开启	1
7	messageId	String	消息ID字段	202201241610366046
8	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
9	resetLock	int	重置锁，0：关闭，1：开启	0
10	signal	int	信号强度，显示0 - 31, 越大越好，若失败返回0，显示规则为： CSQ值小于10，网络较差。 CSQ值在10和25之间，网络中等。 CSQ值大于25，网络较好。 CSQ值等于99，一般是卡的问题，需要联系运营商确认卡状态。信号较差 signal没有在0～（-100)之间，表示无信号	17
11	source	String	指令回复“command"	command
12	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
13	timerInterval	int	电量信息上报时间间隔（单位秒），取值范围5-86400	15
14	version	String	当前固件版本号	1.1.6

自定义MQTT参数

setting-mqtt

指令简介

修改设备的 MQTT 服务器连接参数，使设备接入客户指定的MQTT 服务器（自建服务器、第三方平台等）。

向设备发送指令

服务端向设备订阅topic发送消息

{
"clientId" : "custom",
"password" : "password",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/topic/qos0
",
"server" : "192.168.0.66",
"subcribe" : "/topic/qos1",
"type" : "custom",
"username" : "username"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	custom
2	password	String	密码	password
3	port	String	端口号	1883
4	protocol	String	协议类型	mqtt
5	publish	String	自定义发布主题注意:不可重复	/topic/qos0
6	server	String	自定义服务器地址	192.168.0.66
7	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
8	type	String	设备自定义固定传"custom"	custom
9	username	String	自定义服务器用户名	username

设备返回信息

设备向服务端订阅topic上报消息

{
"clientId" : "custom",
"commandName" : "setting-mqtt",
"imei" : "863304084073537",
"messageId" : "202201241610366046",
"password" : "password",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/topic/qos0",
"server" : "192.168.0.195",
"source" : "command",
"subcribe" : "/topic/qos1",
"username" : "username"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	custom
2	commandName	String	指令名称	setting-mqtt
3	imei	String	设备唯一标识	863304084073537
4	messageId	String	消息ID字段	202201241610366046
5	password	String	密码	password
6	port	String	端口号	1883
7	protocol	String	协议类型，MQTT协议固定传"mqtt"	mqtt
8	publish	String	自定义MQTT发布主题注意:不可重复	/topic/qos0
9	server	String	自定义MQTT服务器地址	192.168.0.195
10	source	String	指令回复“command"	command
11	subcribe	String	自定义MQTT订阅主题注意：不可重复	/topic/qos1
12	username	String	自定义MQTT服务器用户名	username

设置上电默认状态

setting-on-state

指令简介

配置设备断电恢复后输出的默认状态，即断电恢复瞬间设备是通电还是断电。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "20260520",
"onState" : 1,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
3	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"code" : "GSPW1B-4G",
"commandName" : "setting-onState",
"iccid" : "898608361924D2183342",
"imei" : "863304084073537",
"key" : 0,
"keyLock" : 0,
"messageId" : "202201241610366046",
"onState" : 1,
"resetLock" : 0,
"signal" : 17,
"source" : "command",
"timerEnable" : 1,
"timerInterval" : 15,
"version" : "1.1.6"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备型号	GSPW1B-4G
2	commandName	String	指令名称	setting-onState
3	iccid	String	SIM-卡ICCID值	898608361924D2183342
4	imei	String	设备唯一标识	863304084073537
5	key	int	插座通断电状态，0：断电，1：通电	0
6	keyLock	int	按键锁，0：关闭，1：开启	0
7	messageId	String	消息ID字段	202201241610366046
8	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
9	resetLock	int	重置锁，0：关闭，1：开启	0
10	signal	int	信号强度	17
11	source	String	指令回复“command"	command
12	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
13	timerInterval	int	电量信息上报时间间隔（单位秒），取值范围5-86400	15
14	version	String	当前固件版本号	1.1.6

设置重置锁

setting-reset-lock

指令简介

锁定/解锁设备的物理按键重置入口。锁定后，长按开关键无法触发恢复出厂（重置）操作，防止误触或现场人员擅自重置设备。

向设备发送指令

服务端向设备订阅topic发送消息

{
"resetLock" : 1,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	resetLock	int	重置锁，0：关闭，1：开启	1
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"code" : "GSPW1B-4G",
"commandName" : "setting-resetLock",
"iccid" : "898608361924D2183342",
"imei" : "863304084078494",
"key" : 0,
"keyLock" : 0,
"messageId" : "202201241610366046",
"onState" : 1,
"resetLock" : 1,
"signal" : 17,
"source" : "command",
"timerEnable" : 1,
"timerInterval" : 15,
"version" : "1.1.6"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备代号	GSPW1B-4G
2	commandName	String	指令名称	setting-resetLock
3	iccid	String	SIM-卡ICCID值	898608361924D2183342
4	imei	String	设备唯一标识	863304084078494
5	key	int	插座通断电状态，0：断电，1：通电	0
6	keyLock	int	按键锁，0：关闭，1：开启	0
7	messageId	String	消息ID字段	202201241610366046
8	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
9	resetLock	int	重置锁，0：关闭，1：开启	1
10	signal	int	信号强度	17
11	source	String	指令回复“command"	command
12	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
13	timerInterval	int	电量信息上报时间间隔（单位秒），取值范围5-86400	15
14	version	String	当前固件版本号	1.1.6
