智能温湿度传感器开发者文档

产品型号：GSTMB1

产品概要信息

基本描述

工业级温湿度采集，DC供电，稳定可靠精度高

主要特点

WiFi/以太网双网络模式，
定时上报数据

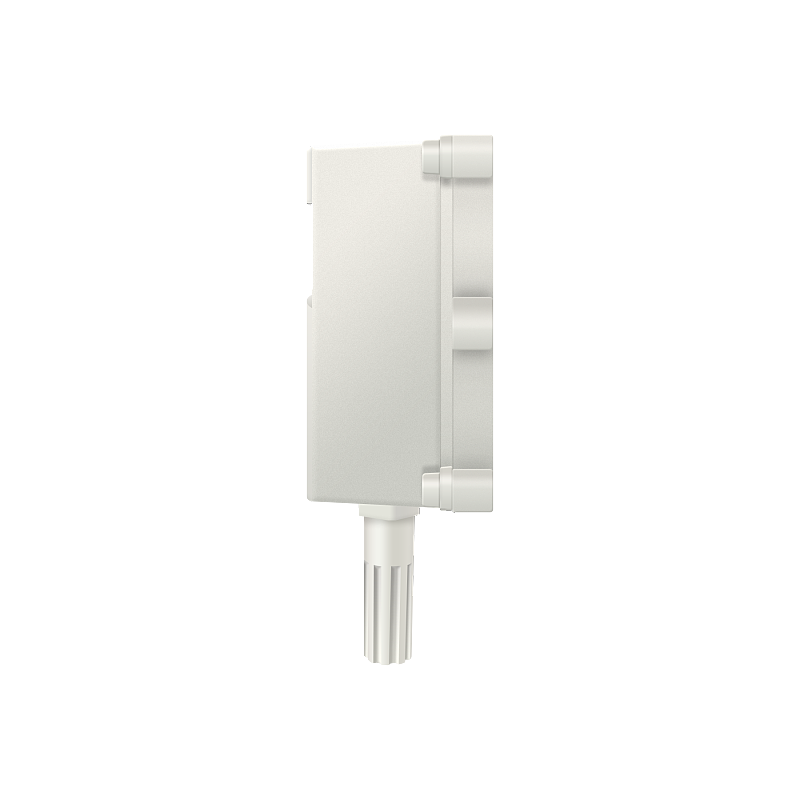

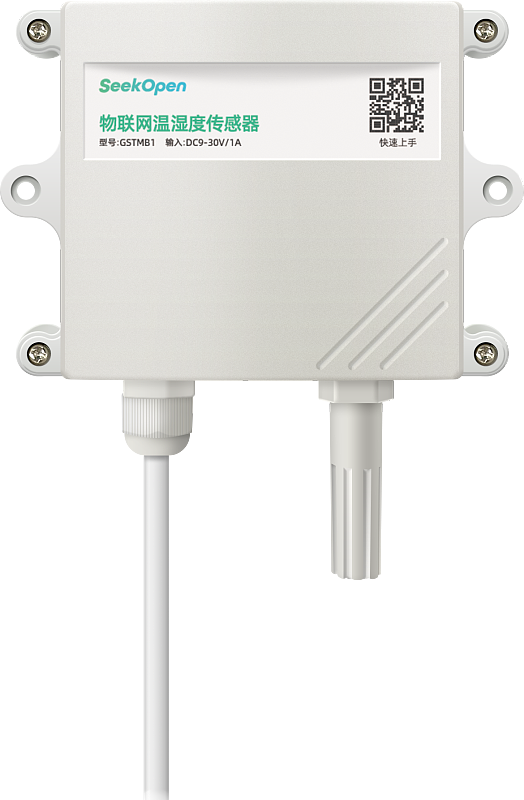

产品图片

技术支持

企业微信扫一扫

武汉智鸟科技有限责任公司

企业官网：www.smart-bird.cn

服务热线：130-0715-9689

办公地址：湖北省武汉市高新大道光谷崇文中心B1栋1401、1409

控制采集

设置数据自动上报频率

device-timer-interval

指令简介

配置设备数据的定时上报参数，包括是否上报与上报频率。启用后，设备按设定频率周期上报温湿度等数据至服务器。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"timerEnable" : 1,
"timerInterval" : 15,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	消息ID字段	202201241610366046
2	timerEnable	int	设备温湿度信息定时上报状态，0：关闭；1：开启	1
3	timerInterval	int	温湿度信息上报时间间隔（单位秒），取值范围5-86400	15
4	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"code" : "GSTMB1",
"commandName" : "device-timer-interval",
"dhcpEnable" : 1,
"h_compensate" : 0,
"ip" : "192.168.122.119",
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"signal" : -75,
"source" : "command",
"ssid" : "GemeOpen",
"timerEnable" : 1,
"timerInterval" : 10,
"t_compensate" : 0,
"version" : "1.0.5"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备型号代码	GSTMB1
2	commandName	String	指令名称	device-timer-interval
3	dhcpEnable	int	自动寻址1：开启， 0：关闭，默认开启	1
4	h_compensate	float	湿度补偿(单位:%)[范围-20至+20]	0
5	ip	String	设备连接WIFI后获取的IP	192.168.122.119
6	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
7	messageId	String	消息ID字段	202201241610366046
8	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
9	source	String	指令回复“command"	command
10	ssid	String	设备当前连接的WIFI名称	GemeOpen
11	timerEnable	int	设备温湿度信息定时上报状态，0：关闭；1：开启	1
12	timerInterval	int	温湿度信息上报时间间隔（单位秒），取值范围5-86400	10
13	t_compensate	float	温度补偿(单位:摄氏度)[范围-20至+20]	0
14	version	String	当前固件版本号	1.0.5

查看数据自动上报格式

device-timer-task

指令简介

查看设备定时上报数据的 JSON 格式，供服务器端对接解析设备上报的数据。是否上报与上报频率由"设置数据定时上报频率"指令配置，配置后设备按周期将数据发布至约定主题（topic），设备端无订阅行为（仅发布），服务端订阅该发布主题后即可接收上报数据。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "device-timer-interval",
"humidity" : 54.45,
"mac" : "4CEBD60BFD62",
"messageId" : "20260520",
"source" : "command",
"temperature" : 28
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	device-timer-interval
2	humidity	float	湿度 (单位:%)	54.45
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	source	String	指令回复“command"	command
6	temperature	float	温度 (单位:摄氏度)	28

获取设备基础信息

info-all

指令简介

获取设备信息一般会包含：设备通断电状态、MAC/IMEI、固件版本、设备内网IP地址、设备WIFI网络名称等信息，不同的产品返回的信息有所差异

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"type" : "info"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	消息ID字段	202201241610366046
2	type	String	设备设置固定传"info"	info

设备返回信息

设备向服务端订阅topic上报消息

{
"code" : "GSTMB1",
"commandName" : "info-all",
"h_compensate" : 0,
"ip" : "192.168.122.119",
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"signal" : -75,
"source" : "command",
"ssid" : "GemeOpen",
"timerEnable" : 1,
"timerInterval" : 15,
"t_compensate" : 0,
"version" : "1.0.5"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备型号代码	GSTMB1
2	commandName	String	指令名称	info-all
3	h_compensate	float	湿度补偿(单位:%)[范围-20至+20]	0
4	ip	String	设备连接WIFI后获取的IP	192.168.122.119
5	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
6	messageId	String	消息ID字段	202201241610366046
7	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
8	source	String	指令回复“command"	command
9	ssid	String	设备当前连接的WIFI名称	GemeOpen
10	timerEnable	int	设备温湿度信息定时上报状态，0：关闭；1：开启	1
11	timerInterval	int	温湿度信息上报时间间隔（单位秒），取值范围5-86400	15
12	t_compensate	float	温度补偿(单位:摄氏度)[范围-20至+20]	0
13	version	String	当前固件版本号	1.0.5

获取设备统计信息

info-statistic

指令简介

获取设备采集的环境温度与湿度信息，注意不同的设备数值单位有区别，取决于设备设计的精度

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"type" : "statistic"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	消息ID字段	202201241610366046
2	type	String	获取设备温湿度信息固定传"statistic"	statistic

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "info-statistic",
"humidity" : 54.45,
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"source" : "command",
"temperature" : 28
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	info-statistic
2	humidity	float	湿度 (单位:%)	54.45
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
4	messageId	String	消息ID字段	202201241610366046
5	source	String	指令回复“command"	command
6	temperature	float	温度 (单位:摄氏度)	28

设备维护

重置设备

controller-reset

指令简介

恢复出厂设置后配网信息和自定义信息都会清空，请谨慎操作！

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "20260520",
"system" : "reset",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	system	String	重置/恢复出厂设置默认填"reset"	reset
3	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "controller-reset",
"mac" : "4CEBD60BFD62",
"message" : "ok",
"messageId" : "20260520",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-reset
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行返回结果	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	source	String	指令回复“command"	command
6	success	boolean	执行结果	true

重启设备

controller-restart

指令简介

软重启后，通过指令设置的参数将生效，同时设备将重新连接Wifi/4G网络，注意设备IP地址可能发生变化

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "20260520",
"system" : "restart",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	system	String	重置/恢复出厂设置默认填"restart"	restart
3	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "controller-restart",
"mac" : "4CEBD60BFD62",
"message" : "ok",
"messageId" : "20260520",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-restart
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行返回结果	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	source	String	指令回复“command"	command
6	success	boolean	执行结果	true

获取设备联网信息

info-connect

指令简介

获取设备当前联网模式时WiFi还是以太网，IP地址、子网掩码、网关、DNS

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"type" : "connect"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	消息ID字段	202201241610366046
2	type	String	固定传“connect”	connect

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "info-connect",
"connMethod" : "ethernet",
"dhcpEnable" : 0,
"dns" : "192.168.0.1",
"gateway" : "192.168.0.1",
"local_ip" : "192.168.0.118",
"mac" : "4CEBD60BFD62",
"source" : "command",
"subnet" : "255.255.255.0"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	info-connect
2	connMethod	String	网络连接方式wifi或者ethernet	ethernet
3	dhcpEnable	int	自动寻址1：开启， 0：关闭，默认开启	0
4	dns	String	DNS服务器地址	192.168.0.1
5	gateway	String	默认网关	192.168.0.1
6	local_ip	String	IP地址	192.168.0.118
7	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
8	source	String	指令回复“command"	command
9	subnet	String	子网掩码	255.255.255.0

获取设备通讯信息

info-protocol

指令简介

获取当前设备与服务端交互的通信协议及协议配置参数，目前支持MQTT、TCP Client和HTTP Server（固件版本1.1.1以上支持），设备出厂时默认接入GemeOpen厂家MQTT测试服务器，免费提供客户调试使用，如需接入自己的服务器或使用其他协议，请自行搭建服务器。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "20260520",
"type" : "protocol"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	type	String	获取设备通讯协议固定传protocol	protocol

设备返回信息

设备向服务端订阅topic上报消息

{
"clientId" : "1C6920F083C4",
"commandName" : "info-protocol",
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/KIduUf/mSEiZxMFxOLD/1C6920F083C4/subscribe",
"server" : "mqtt.smart-bird.cn",
"source" : "command",
"subcribe" : "/KIduUf/mSEiZxMFxOLD/1C6920F083C4/publish",
"username" : "mSEiZxMFxOLD"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	1C6920F083C4
2	commandName	String	指令名称	info-protocol
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
4	messageId	String	消息ID字段	202201241610366046
5	port	String	端口号	1883
6	protocol	String	协议类型，MQTT协议固定传"mqtt"	mqtt
7	publish	String	自定义MQTT发布主题注意:不可重复	/KIduUf/mSEiZxMFxOLD/1C6920F083C4/subscribe
8	server	String	自定义MQTT服务器地址	mqtt.smart-bird.cn
9	source	String	指令回复“command"	command
10	subcribe	String	自定义MQTT订阅主题注意：不可重复	/KIduUf/mSEiZxMFxOLD/1C6920F083C4/publish
11	username	String	自定义MQTT服务器用户名	mSEiZxMFxOLD

设置设备网络连接方式

setting-connmethod-config

指令简介

设置设备当前联网方式，设备默认出库为WiFi模式，使用以太网需要下发指令切换网络连接方式（固件版本1.1.5以上，在配置页里的其他设置中支持设置网络连接方式和静态IP设置），需要将设备断电重启或者向设备发送重启命令才可生效。

向设备发送指令

服务端向设备订阅topic发送消息

{
"connMethod" : "ethernet",
"dhcpEnable" : 0,
"dns" : "192.168.0.1",
"gateway" : "192.168.0.1",
"local_ip" : "192.168.0.118",
"messageId" : "202201241610366046",
"password" : "123456",
"ssid" : "GemeOpen",
"subnet" : "255.255.255.0",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	connMethod	String	网络连接方式wifi或者ethernet	ethernet
2	dhcpEnable	int	自动寻址1：开启， 0：关闭，默认开启	0
3	dns	String	DNS服务器地址，dhcp关闭才有该字段	192.168.0.1
4	gateway	String	默认网关，dhcp关闭才有该字段	192.168.0.1
5	local_ip	String	静态ip，dhcp关闭才有该字段	192.168.0.118
6	messageId	String	消息ID字段	202201241610366046
7	password	String	设置wifi密码，网络连接方式wifi才有该字段	123456
8	ssid	String	设置wifi名称，网络连接方式wifi才有该字段	GemeOpen
9	subnet	String	子网掩码，dhcp关闭才有该字段	255.255.255.0
10	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-connMethod-config",
"mac" : "4CEBD60BFD62",
"message" : "ok",
"messageId" : "202201241610366046",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-connMethod-config
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行返回结果	ok
4	messageId	String	消息ID字段	202201241610366046
5	source	String	指令回复“command"	command
6	success	boolean	执行结果	true

自定义HTTP

setting-http

指令简介

用于配置http回调地址，用来设备事件推送地址，注意不支持https

向设备发送指令

服务端向设备订阅topic发送消息

{
"maxRetry" : 3,
"messageId" : "20260520",
"protocol" : "http",
"type" : "custom",
"url" : "http://192.168.0.63:8080"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	maxRetry	int	重试次数	3
2	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
3	protocol	String	协议类型	http
4	type	String	设备自定义固定传"custom"	custom
5	url	String	回调地址	http://192.168.0.63:8080

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-http",
"mac" : "4CEBD60BFD62",
"messageId" : "20260520",
"protocol" : "http",
"source" : "command",
"url" : "http://192.168.0.168:8080"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-http
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
4	protocol	String	协议类型	http
5	source	String	指令回复“command"	command
6	url	String	回调地址	http://192.168.0.168:8080

设置温湿度参数补偿

setting-humidity-compensate

指令简介

设置温度和湿度的补偿值，用于校准传感器采集数据的偏差。

向设备发送指令

服务端向设备订阅topic发送消息

{
"h_compensate" : 0,
"messageId" : "20260520",
"type" : "setting",
"t_compensate" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	h_compensate	float	湿度补偿(单位:%)[范围-20至+20]	0
2	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
3	type	String	设备设置固定值"setting"	setting
4	t_compensate	float	温度补偿(单位:摄氏度)[范围-20至+20]	0

设备返回信息

设备向服务端订阅topic上报消息

{
"code" : "GSTMB1",
"commandName" : "setting-humidity-compensate",
"dhcpEnable" : 1,
"h_compensate" : 0,
"ip" : "192.168.122.119
",
"mac" : "2026bb16aa14",
"messageId" : "20260520",
"signal" : -75,
"source" : "command",
"ssid" : "gemeopen",
"timerEnable" : 1,
"timerInterval" : 15,
"type" : "setting",
"t_compensate" : 0,
"version" : "1.0.0"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备型号代码	GSTMB1
2	commandName	String	指令名称	setting-humidity-compensate
3	dhcpEnable	int	自动寻址1：开启， 0：关闭，默认开启	1
4	h_compensate	float	湿度补偿(单位:%)[范围-20至+20]	0
5	ip	String	设备连接WIFI后获取的IP	192.168.122.119
6	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	2026bb16aa14
7	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
8	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
9	source	String	指令回复“command"	command
10	ssid	String	设备当前连接的WIFI名称	gemeopen
11	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
12	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
13	type	String	设备设置固定值"setting"	setting
14	t_compensate	float	温度补偿(单位:摄氏度)[范围-20至+20]	0
15	version	String	当前固件版本号	1.0.0

自定义MQTT

setting-mqtt

指令简介

设备支持自定义MQTT，注意：在通过MQTT自定义MQTT信息后，需要将设备断电重启或者向设备发送重启命令才可生效。

向设备发送指令

服务端向设备订阅topic发送消息

{
"clientId" : "custom",
"messageId" : "20260520",
"password" : "password",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/topic/qos0",
"server" : "192.168.0.66",
"subcribe" : "/topic/qos1",
"type" : "custom",
"username" : "username"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	custom
2	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
3	password	String	密码	password
4	port	String	端口号	1883
5	protocol	String	协议类型，MQTT协议固定传"mqtt"	mqtt
6	publish	String	自定义MQTT发布主题注意:不可重复	/topic/qos0
7	server	String	自定义MQTT服务器地址	192.168.0.66
8	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
9	type	String	设备自定义固定传"custom"	custom
10	username	String	自定义MQTT服务器用户名	username

设备返回信息

设备向服务端订阅topic上报消息

{
"clientId" : "custom",
"commandName" : "setting-mqtt",
"mac" : "4CEBD60BFD62",
"messageId" : "20260520",
"password" : "password",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/topic/qos0",
"server" : "192.168.0.66",
"source" : "command",
"subcribe" : "/topic/qos1",
"username" : "username"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	custom
2	commandName	String	指令名称	setting-mqtt
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	password	String	密码	password
6	port	String	端口号	1883
7	protocol	String	协议类型	mqtt
8	publish	String	自定义发布主题注意:不可重复	/topic/qos0
9	server	String	自定义服务器地址	192.168.0.66
10	source	String	指令回复“command"	command
11	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
12	username	String	自定义服务器用户名	username

自定义TCP

setting-tcp

指令简介

设备支持通过MQTT方式自定义TCP信息，注意：通过MQTT自定义TCP信息后，需要将设备断电重启或者向设备发送重启命令才可生效。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "20260520",
"port" : "8080",
"protocol" : "tcp",
"server" : "192.168.0.66",
"type" : "custom"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	port	String	端口号	8080
3	protocol	String	协议类型	tcp
4	server	String	自定义服务器地址	192.168.0.66
5	type	String	设备自定义固定传"custom"	custom

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-tcp",
"mac" : "4CEBD60BFD62",
"messageId" : "20260520",
"port" : "8080",
"protocol" : "tcp",
"server" : "192.168.0.66",
"source" : "command"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-tcp
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
4	port	String	端口号	8080
5	protocol	String	协议类型	tcp
6	server	String	自定义服务器地址	192.168.0.66
7	source	String	指令回复“command"	command
